В этой статье мы рассмотрим Chevrolet Camaro (Z28) четвертого поколения до рестайлинга, выпускавшегося с 1992 по 1997 год. Здесь вы найдете схемы блоков предохранителей Chevrolet Camaro 1993, 1994, 1995, 1996 и 1997 годов , получите информацию о местонахождении. панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение блока предохранителей

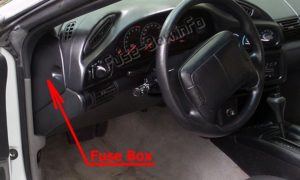

Блок предохранителей на приборной панели
Он расположен на левой стороне панели приборов (для доступа откройте дверцу панели предохранителей).

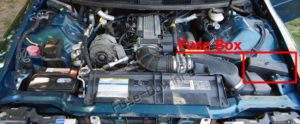

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
1993, 1994, 1995

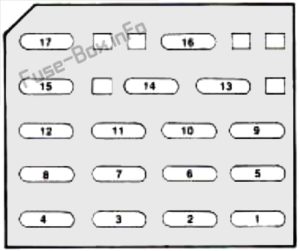

Приборная доска
Назначение предохранителей в панели приборов (1993-1995)
| № | название | Описание |
|---|---|---|
| 1 | ВОЗДУШНАЯ ПОДУШКА | Компоненты SIR |
| 2 | ПОВОРОТ БУ | Задний фонарь, модуль дневных ходовых огней (Канада), указатель поворота |
| 3 | HVAC | Селекторный переключатель управления обогревателем (обогреватель / кондиционер), обогрев заднего стекла |
| 4 | РАДИО В СБОРЕ | 1993–1994: Модуль управления двигателем / трансмиссией, комбинация приборов, модуль декодера PASS-Keys II; 1995: реле BOSE |
| 5 | PCM IGN | Модуль управления трансмиссией, модуль декодера PASS-Key II, реле топливного насоса |
| 6 | STOP / ОПАСНОСТИ | Выключатель стоп-сигнала / круиз-контроля, аварийная сигнализация |
| 7 | PWR ACCY | Электрические дверные замки, электрические зеркала, открывание люка |
| 8 | БЕСПЛАТНЫЙ | Модуль звуковой сигнализации, реле BOSE (1993-1994 гг.), Вспомогательные фонари, отсек консоли, перчаточный ящик, купол, багажник, багажник сзади, зеркало заднего вида и радио |
| 9 | манометры | Модуль звуковой сигнализации, Модуль дневных ходовых огней (Канада), Модуль диагностического резерва энергии, Комбинация приборов, Модуль дистанционного управления замком |
| 10 | ХВОСТ LTS | Внешнее освещение |
| 11 | CIGAR / HORN | Прикуриватель, реле звукового сигнала |
| 12 | DEFOG / МЕСТ | Сиденья с электроприводом, задний обогреватель (автоматический выключатель) |
| 13 | IP ДИММЕР | Контроль яркости |
| 14 | СТЕКЛА / ВСГ | Стеклоочиститель / омыватель лобового стекла |
| 15 | WINDOWS | Электрические стеклоподъемники, выключатель складного верха (автоматический выключатель) |
| 16 | Адреналин | Диагностический модуль резерва энергии |
| 17 | Радио / ВСГ | Радиоусилитель |
Моторного отсека
Назначение предохранителей в моторном отсеке (1993-1995)
| № | название | Описание |
|---|---|---|
| 1 | ABS BAT | Электронный модуль управления тормозом |
| 2 | FOG LTS | Противотуманные фары |
| 3 | Не используется | |
| 4 | Не используется | |
| 5 | ABS IGN | Антиблокировочная тормозная система |
| 6 | FAN / ACTR | Реле вентилятора охлаждающей жидкости, соленоид продувки адсорбера EVAP, рециркуляция выхлопных газов, реле низкого уровня охлаждающей жидкости, соленоид блокировки заднего хода |
| 7 | ВОЗДУШНЫЙ НАСОС | Насос нагнетания воздуха в сборе, реле воздушного насоса |
| 8 | PCM | 1993-1994: Не используется, 1995: Модуль управления трансмиссией |
| 9 | Инжектор | Топливные форсунки |
| 10 | Инжектор | Топливные форсунки |
| 11 | ЗАЖИГАНИЕ | VIN-код двигателя S: датчик положения распределительного вала, датчик положения коленчатого вала, электронный модуль зажигания; VIN-код двигателя P: катушка зажигания, драйвер катушки зажигания |
| 12 | A / C-КРУИЗ | Реле компрессора кондиционера, переключатели и модуль круиз-контроля |
| Реле | ||
| В | Компрессор кондиционера | |
| С | Антиблокировочная тормозная система | |
| D | Первичный вентилятор охлаждающей жидкости (со стороны водителя) | |
| Е | Воздушный насос | |
| F | Дополнительный вентилятор охлаждающей жидкости (со стороны пассажира) | |
| грамм | ASR | |
| ЧАС | Противотуманные фары | |
| J | Не используется |
1996, 1997

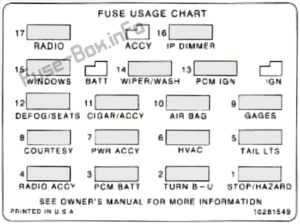

Приборная доска
Назначение предохранителей в панели приборов (1996-1997 гг.)
| № | название | Описание |
|---|---|---|
| 1 | STOP / ОПАСНОСТИ | Hazard Rasher, тормозной переключатель в сборе |
| 2 | ПОВОРОТ БУ | Переключатель мощности / контроля тяги, переключатель диапазона коробки передач, переключатель фонарей заднего хода, указатель поворота, модуль дневных ходовых огней (DRL) |
| 3 | PCM BATT | Модуль управления трансмиссией (PCM), реле топливного насоса, дистанционное устройство смены компакт-дисков (1996) |
| 4 | РАДИОТЕХНИКА | Антенна питания радио, реле Bose, усилитель |
| 5 | ХВОСТ LTS | Модуль дневных ходовых огней (ДХО), выключатель фар |
| 6 | HVAC | Селекторный переключатель HVAC, реле таймера обогрева заднего стекла, переключатель обогревателя заднего стекла, переключатель / таймер обогревателя заднего стекла |
| 7 | PWR ACCY | Реле габаритных огней, реле открывания люка, выключатель зеркала с электроприводом, радио, датчик удара, комбинация приборов |
| 8 | БЕСПЛАТНЫЙ | Модуль управления кузовным оборудованием (BCM) |
| 9 | манометры | Модуль управления кузовным оборудованием (BCM), тормозной переключатель в сборе (BTSI), комбинация приборов, модуль дневных ходовых огней (DRL), вспомогательный вспомогательный провод |
| 10 | ВОЗДУШНАЯ ПОДУШКА | Система подушек безопасности, двухполюсный датчик постановки на охрану |
| 11 | CIGAR / ACCY | Прикуриватель, разъем канала передачи данных (DLC), вспомогательный провод для аксессуаров |
| 12 | DEFOG / МЕСТ | Переключатель / таймер заднего обогревателя, таймер / реле заднего обогревателя, сиденья с электроприводом |
| 13 | PCM IGN | Модуль управления трансмиссией (PCM), переключатель вакуума продувки адсорбера EVAP, клапан продувки адсорбера EVAP, трансмиссия |
| 14 | СТЕКЛА / ВСГ | Электродвигатель стеклоочистителя, переключатель стеклоочистителя / омывателя |
| 15 | WINDOWS | Переключатель стеклоподъемников (правый, левый), модуль экспресс-опускания, модуль фиксации уровня охлаждающей жидкости, переключатель складного верха |
| 16 | I / P ДИММЕР | Лампа освещения двери (левая, правая), выключатель фар, выключатель противотуманных фар, комбинация приборов, блок управления HVAC, лампа освещения PRNDL, пепельница, усилитель, радио, радиоуправление рулевым колесом, выключатель / таймер обогревателя заднего стекла, производительность / ASR переключатель |
| 17 | РАДИО | Модуль управления кузовным оборудованием (BCM), радио, усилитель, органы управления на рулевом колесе — Радио |
Моторного отсека
Назначение предохранителей в моторном отсеке (1996-1997 гг.)
| № | название | Описание |
|---|---|---|
| 1 | ABS IGN | Антиблокировочная тормозная система |
| 2 | ПРИВОДЫ | Модуль дневных ходовых огней, выключатель фар, реле охлаждающего вентилятора, выхлоп, рециркуляция газа, соленоид продувки адсорбера СУПБ |
| 3 | R HDLP DR | Дверной модуль фары (правый) |
| 4 | L HDLP DR | Дверной модуль фары (левый) |
| 5 | ABS VLV | Клапан тормозного давления |
| 6 | ABS BAT | Электронный модуль управления тормозом |
| 7 | ВОЗДУШНЫЙ НАСОС | Реле воздушного насоса (V8), насос, выпускной клапан и охлаждающий вентилятор |
| 8 | HORN | Реле звукового сигнала |
| 9 | Инжектор | Топливные форсунки |
| 10 | ENG SEN | Массовый расход воздуха, датчик кислорода с подогревом, соленоид блокировки заднего хода, соленоид пропуска переключения передач, автоматическая коробка передач, выключатель тормоза |
| 11 | ЗАЖИГАНИЕ | V6 VIN K: электронный блок управления зажиганием; V8 VIN P: модуль катушки зажигания, датчик положения коленчатого вала, катушка зажигания |
| 12 | A / C-КРУИЗ | Реле компрессора кондиционера, переключатели и модуль круиз-контроля |
| Реле | ||
| В | Компрессор кондиционера | |
| С | Антиблокировочная тормозная система / система контроля тяги (ASR) | |
| D | Вентилятор охлаждения 1 | |
| Е | Воздушный насос | |
| F | Вентилятор охлаждения 2 | |
| грамм | Не используется | |
| ЧАС | Противотуманные фары | |
| J | Вентилятор охлаждения 3 |
