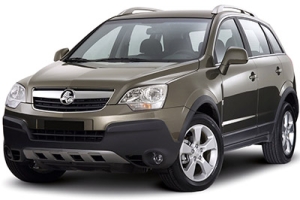

Компактный кроссовер Holden Captiva MaXX / Captiva 5 (CG, до рестайлинга) выпускался с 2006 по 2010 год. В этой статье вы найдете схемы блоков предохранителей Holden Captiva MaXX 2006, 2007, 2008, 2009 и 2010 годов , получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (схема расположения предохранителей) и реле.
Расположение предохранителей Holden Captiva MaXX / Holden Captiva 5 (2006-2010)
Расположение блока предохранителей
Предохранители расположены с левой стороны ниши для ног водителя. Чтобы открыть крышку предохранителей, потяните верхнюю часть крышки наружу.
Схема блока предохранителей
Назначение предохранителей в пространстве для ног водителя
| № | Амперы | Распределение |
|---|---|---|
| 1 | 10А | Переднее зеркало |
| 2 | 20А | Дверной замок |
| 3 | 10А | Нав |
| 4 | 15А | Замок входной двери |
| 5 | 15А | БКМ (VB6) |
| 6 | 20А | АПО1 |
| 7 | 20А | сигара |
| 8 | 20А | АПО2 |
| 9 | 15А | БКМ (VB3) |
| 10 | 20А | Тепло/Мат |
| 11 | 20А | Электростеклоподъемник пассажирского окна |
| 12 | 15А | ТКМ |
| 13 | 15А | Аудио |
| 14 | 20А | Электрический стеклоподъемник водительской двери |
| 15 | 15А | Двигатель |
| 16 | 15А | БКМ (VB4) |
| 17 | 10А | XBCM |
| 18 | 15А | БКМ (VB5) |
| 19 | 10А | Трейлер |
| 20 | 10А | RR CLS |
| 21 | 10А | PKLP-RH |
| 22 | Реле ACC/RAP | |
| 23 | 10А | Подъемное стекло |
| 24 | 15А | Кондиционер |
| 25 | 10А | Кондиционер |
| 26 | Реле запуска/запуска | |
| 27 | 15А | ОСРВМ ХТ |
| 28 | 20А | БКМ (VB2) |
| 29 | 10А | ССПС |
| 30 | 15А | БКМ (VB7) |
| 31 | 10А | Часы |
| 32 | 10А | Панель приборов |
| 33 | 2А | Выключатель зажигания |
| 34 | 10А | БКМ (VB1) |
| 35 | 10А | Зажигание 1 |
| 36 | 10А | Задние противотуманные фары |
| 37 | 10А | CTD-рог |
| 38 | 10А | Воздушная подушка |
| 39 | 10А | Воздушная подушка |
| 40 | 2А | WHL Ю/З |
| 41 | 10А | Передняя шайба |
Рекламные объявления
Расположение блока предохранителей
Этот блок предохранителей расположен в задней части моторного отсека рядом с бачком охлаждающей жидкости, он содержит предохранители цепи, главные предохранители и реле. Чтобы снять крышку, нажмите на защелку на боковой стороне блока предохранителей по направлению к двигателю и отпустите два фиксатора на противоположной стороне.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Амперы | Распределение |
|---|---|---|
| 1 | Реле стартера | |
| 2 | Главное реле | |
| 3 | 20А | ЕСМ |
| 4 | 15А | Двигатель 2 |
| 5 | 15А | Двигатель 1 |
| 6 | 20А | Стартер |
| 7 | 10А | Основной |
| 8 | 10А | Компрессор кондиционера |
| 9 | 15А | Двигатель 3 |
| 10 | Вспомогательное реле вентилятора | |
| 11 | Реле компрессора кондиционера | |
| 12 | Реле главного вентилятора | |
| 13 | 15А | Полный привод |
| 14 | 15А | Топливо |
| 15 | 30А | Главный вентилятор |
| 16 | 40А | АБС |
| 17 | 20А | АБС |
| 18 | Реле топлива | |
| 19 | Реле звукового сигнала | |
| 20 | Реле управления вентилятором | |
| 21 | 20А | Запасной |
| 22 | 15А | Останавливаться |
| 23 | 30А | Вспомогательный вентилятор |
| 24 | 40А | Бегать |
| 25 | 25А | Стеклоочиститель |
| 26 | 15А | Рог |
| 27 | Реле скорости стеклоочистителя | |
| 28 | Реле стеклоочистителя | |
| 29 | Запустить реле | |
| 30 | 15А | Защита от кражи |
| 31 | 20А | Люк на крыше |
| 32 | 40А | Аксессуар / зажигание |
| 33 | 60А | Аккумулятор |
| 34 | 30А | Электропривод сиденья |
| 35 | Реле защиты от запотевания | |
| 36 | Реле обогревателя передних стекол | |
| 37 | Реле стояночного света | |
| 38 | 15А | H/light Низкая относительная влажность |
| 39 | 15А | H/light Низкий LH |
| 40 | 30А | Устранение запотевания |
| 41 | 20А | Задний дворник |
| 42 | 15А | H/light Высокий |
| 43 | 15А | Передние противотуманные фары |
| 44 | 10А | Парковый фонарь LH |
| 45 | Н/свет Низкое реле | |
| 46 | H/light Высокое реле | |
| 47 | 20А | Запасной |
| 48 | 25А | Запасной |
| 49 | 10А | Парковый фонарь правый |
| 50 | 15А | ТКМ |
| 51 | 20А | H/легкая шайба |
| 52 | Запасной | |
| 53 | 10А | Запасной |
| 54 | 15А | Запасной |
| 55 | Реле омывателя фар |
