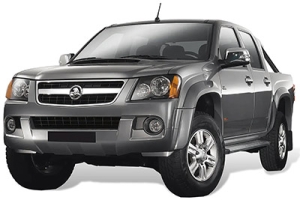

В данной статье мы рассмотрим Holden Colorado первого поколения (RC), выпускавшийся с 2008 по 2012 год. Здесь вы найдете схемы блоков предохранителей Holden Colorado 2009, 2010, 2011 и 2012 годов, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (схема расположения предохранителей) и реле.
Схема расположения предохранителей Holden Colorado RC
Расположение блока предохранителей
Панель предохранителей расположена на правой стороне панели приборов.
Чтобы открыть крышку предохранителей, откройте дверь водителя, потяните верхнюю часть крышки наружу, затем поверните ее вниз .
Схема блока предохранителей
Назначение предохранителей на панели приборов
| № | Амперы | Описание |
|---|---|---|
| 1 | 10А | метр |
| 2 | — | — |
| 3 | 10А/15А | Бензин L4: Катушка зажигания IG HFV6: Двигатель Дизель: TCM |
| 4 | 15А | Подсветка |
| 5 | 10А | Включите свет |
| 6 | 10А | Электрический IG |
| 7 | 10А | Бензин L4: Двигатель HFV6: ЭБУ Дизель: Двигатель |
| 8 | 10А | АБС / 4WD |
| 9 | 20А | Передний стеклоочиститель |
| 10 | 10А | СРС |
| 11 | 10А | Аудио |
| 12 | 20А | Гнездо для прикуривателя и аккумулятора |
| 13 | 15А | Аудио (+Б) |
| 14 | 20А | Дверной замок |
| 15 | 10А | Счетчик (+B) |
| 16 | 10А | Освещение в комнате |
| 17 | — | — |
| 18 | 15А | Стоп-сигнал |
| 19 | — | — |
| 20 | 10А | Стартер |
| 21 | 10А | Запасной |
| 22 | 15А | Запасной |
| 23 | 20А | Запасной |
| 24 | 20А | HFV6, Дизель: Обогрев заднего стекла (плавкий предохранитель) |
| 25 | 30А | HFV6, Дизель: Электрический стеклоподъемник (плавкий предохранитель) |
| 26 | HFV6, Дизель: Реле обогрева заднего стекла | |
| 27 | HFV6, Дизель: Реле стеклоподъемников | |
| 28 | — | — |
Рекламные объявления
Расположение блока предохранителей
Этот блок предохранителей расположен на пассажирской стороне моторного отсека. Он содержит предохранители цепи, главные предохранители и реле.
Чтобы снять крышку, нажмите на защелку на боковой стороне блока предохранителей по направлению к двигателю и отпустите два фиксатора на противоположной стороне.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Амперы | Описание |
|---|---|---|
| 1 | 10А/15А | Бензин L4: ECM (15A) HFV6: ECM (15A) Дизель: ACG (S) (10A) |
| 2 | 10А/15А | HFV6: Датчик O2 предварительный (15A) Дизель: ECM (B) (10A) |
| 3 | 10А/20А | Бензин L4: Прицеп (20A) HFV6: ECM (B) (10A) Дизель: Топливный насос (10A) |
| 4 | 10А | Бензин L4: ACG (S) HFV6: TCM/PIM (B) Дизель: Двигатель |
| 5 | 10А | H/светло-высокий (RH) |
| 6 | 10А | H/светло-высокий (LH) |
| 7 | 10А | H/светло-низкий (RH) |
| 8 | 10А | H/светло-низкий (LH) |
| 9 | 20А | Бензин L4: Топливный насос HFV6: Прицеп Дизель: Прицеп |
| 10 | 10А/20А | Бензин L4: Датчик O2 (10A) Дизель: Вентилятор кондиционера (20A) |
| 11 | 10А | Задний фонарь (правый) |
| 12 | 10А | Подсветка и задний фонарь (левый) |
| 13 | 10А | Кондиционер |
| 14 | 10А | HFV6: 4WD Дизель: 4WD |
| 15 | 10А | Рог |
| 16 | 10А | Опасность |
| 17 | 15А | HFV6: стойка датчика O2 |
| 18 | 15А | HFV6: катушка зажигания (правая) |
| 19 | 15А | HFV6: катушка зажигания (левая) |
| Предохранители с задержкой срабатывания | ||
| 20 | 100А/120А | Бензин L4: Основной (100A) Дизель: Основной (120A) |
| 21 | 20А/40А | HFV6: Передний противотуманный фонарь (20A) Дизель: ABS-1 (40A) |
| 22 | 20А/60А | HFV6: Рад. вентилятор (60A) Дизель: ABS-2 (20A) |
| 23 | 20А/40А | Бензин L4: Вентилятор кондиционера (20A) HFV6: Топливный насос (20A) Дизель: ECM (40A) |
| 24 | 40А | ИГ-1 |
| 25 | 30А | HFV6: Вентилятор Дизель: Вентилятор |
| 26 | 20А/40А | Бензин L4: Передний противотуманный фонарь (20A) HFV6: ABS-1 (40A) Дизель: Передний противотуманный фонарь (20A) |
| 27 | 20А/30А/60А | Бензин L4: Вентилятор (30A) HFV6: ABS-2 (20A) Дизель: Накаливание (60A) |
| 28 | 50А/60А | Бензин L4: IG-2 (50A) HFV6: IG-2 (60A) Дизель: IG-2 (60A) |
| Реле: | ||
| Х-1 | Бензин L4: Задний фонарь HFV6: Противотуманные фары Дизель: Противотуманные фары |
|
| Х-2 | Бензин L4: Топливный насос HFV6: Задний фонарь Дизель: Задний фонарь |
|
| Х-3 | Рог | |
| Х-4 | Регулятор яркости света | |
| Х-5 | Дизель: Сияние | |
| Х-6 | Бензин L4: Стартер HFV6: Фара Дизель: Фара |
|
| Х-7 | Бензин L4: Фара Дизель: Стартерный выключатель |
|
| Х-8 | Дизель: Стартер | |
| Х-9 | Бензин L4: Передний противотуманный фонарь Дизель: Вентилятор кондиционера |
|
| Х-10 | Бензин L4: Вентилятор кондиционера Дизель: Трансмиссия |
|
| Х-11 | Нагреватель | |
| Х-12 | HFV6: главный блок управления двигателем Дизель: главный блок управления двигателем |
|
| Х-13 | Бензин L4: Стартерный выключатель HFV6: Топливный насос Дизель: Топливный насос |
|
| Х-14 | Компрессор кондиционера | |
| Х-15 | Бензин L4: Кондиционер с термоприводом HFV6: Стартер Дизель: Кондиционер с термоприводом |
