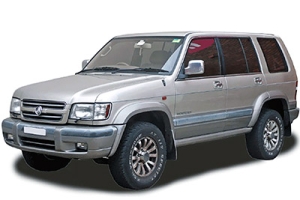

Среднеразмерный внедорожник Holden Jackaroo / Holden Monterey (UBS) выпускался с 1991 по 2003 год. В этой статье вы найдете схемы блоков предохранителей Holden Jackaroo / Monterey 1996, 1997, 1998, 1999, 2000, 2001, 2002 и 2003 годов , получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (схема расположения предохранителей).
Схема предохранителя Holden Jackaroo / Holden Monterey
Блок предохранителей в пассажирском салоне
Расположение блока предохранителей
Предохранители расположены за крышкой под приборной панелью со стороны водителя.
Схема блока предохранителей
Назначение предохранителей под панелью приборов
| № | Амперы | Функция |
|---|---|---|
| С-1 | 10А | Стартер |
| С-2 | 15А | Подогрев сидений |
| С-3 | 10А | Указатель поворота, фонарь заднего хода |
| С-4 | 10А | Избранный, иг. |
| С-5 | 15А | Стеклоочиститель, омыватель |
| С-6 | 10А | Задний дворник, омыватель |
| С-7 | 10А | Стеклоочиститель фар |
| С-8 | 15А | Двигатель |
| С-9 | 15А | Бензин — катушка зажигания Дизель — отсечка топлива |
| С-10 | 10А | Измеритель шкалы |
| С-11 | 10А | Аудиосистема, электрозеркала |
| С-12 | 20А | Прикуриватель |
| С-13 | 10А | Защита от кражи |
| С-14 | 15А | Стоп-сигналы, автоматическая трансмиссия |
| С-15 | 20А | Аудио |
| С-16 | 10А | Часы |
| С-17 | 25А | Демистер |
| С-18 | 20А | Электрический дверной замок |
| С-19 | 25А | Воздуходувка |
| С-20 | 10А | Кондиционер |
| С-21 | 10А | СРС-1 |
| С-22 | 10А | СРС-2 |
| С-23 | 10А | СРС-3 |
| С-24 | 10А | СРС-4 |
| С/Б-2 | 30А | Электрические стеклоподъемники, электропривод сидений, люк на крыше |
Рекламные объявления
Блок предохранителей в моторном отсеке
Расположение блока предохранителей
Он расположен со стороны водителя.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Амперы | Функция |
|---|---|---|
| Ф-1 | 10А | Задний вспомогательный фонарь |
| Ф-2 | 10А/15А | Нагреватель датчика O2 (бензин) ECM (дизель) |
| Ф-3 | 15А | Звуковой сигнал, опасность |
| Ф-4 | 15А | Левая фара |
| Ф-5 | 15А | Правая фара |
| Ф-6 | — | — |
| Ф-7 | 20А | Соединительная розетка |
| Ф-8 | 20А | Передние противотуманные фары |
| Ф-9 | 20А | АБС |
| Ф-10 | 10А/15А | Топливный насос (бензин) ECT (дизель) |
| Ф-11 | 15А | Противоугонная |
| Ф-12 | 15А | Хвост |
| ФЛ-1 | 80А | Основной |
| ФЛ-2 | 50А | Выключатель стартера |
| ФЛ-3 | 30А/40А | ECM (бензин) Керамический нагреватель (дизель) |
| ФЛ-4 | 30А/50А | Вентилятор конденсатора (бензин) ECM (дизель) |
| ФЛ-5 | 50А | Glow (Дизель) |
| ФЛ-6 | 40А | АБС |
