Среднеразмерный роскошный седан Infiniti Q70 (Y51) выпускался с 2013 по 2019 год. В этой статье вы найдете схемы предохранителей Infiniti Q70 2013, 2014, 2015, 2016, 2017, 2018 и 2019 годов , получите информацию о местонахождении панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.

Блок предохранителей в салоне

Расположение блока предохранителей

Блок предохранителей находится за крышкой под панелью приборов.Расположение предохранителей в салоне: Infiniti Q70 (2013-2019)

Схема блока предохранителей

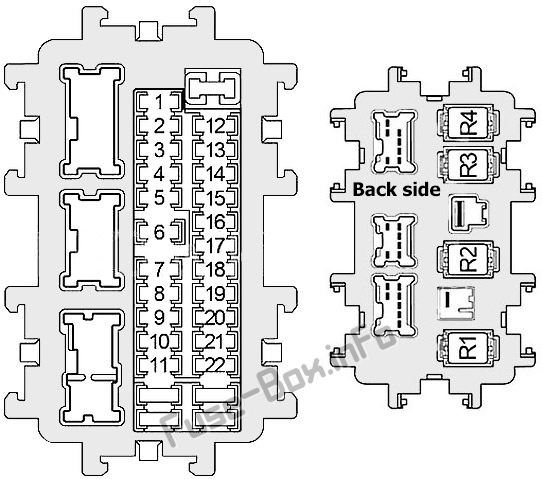

Схема блока предохранителей в панели приборов: Infiniti Q70 (2013, 2014, 2015, 2016, 2017, 2018, 2019)

Назначение предохранителей в салоне автомобиля

Рейтинг ампер Описание
1 15 Реле обогрева рулевого колеса
2 10 Блок датчиков диагностики подушек безопасности, блок управления системы классификации пассажиров
3 10 Левый / правый электродвигатель наведения фар, реле заднего хода стеклоочистителя, реле блокировки переключения передач, блок управления адаптивной системой переднего освещения (AFS), выключатель тормоза устройства автоматического регулирования скорости (ASCD), выключатель стоп-сигнала, выключатель тормоза интеллектуального круиз-контроля (ICC), задний солнцезащитный козырек Блок управления, блок управления системой предупреждения о низком давлении в шинах, реле сиденья с климат-контролем, реле переднего сиденья с подогревом, переключатель переднего сиденья с подогревом (со стороны водителя / пассажира), компрессор (2013-2019), блок управления сонаром, блок управления системой кругового обзора (2015- 2019), шлюз CAN, блок адаптера телефонной связи, блок телематического управления (TCU (2015-2019)), автоматический усилитель кондиционера, модуль управления AV, автоматическое противослепляющее внутреннее зеркало, разъем канала передачи данных, привод поворота левой / правой фары, Датчик обнаружения выхлопных газов / внешнего запаха (2013-2014 гг.), Передний блок управления с активным рулевым управлением на 4 колеса (4WAS) (2013 г.), ионизатор (2013-2014 гг.),Датчик внутреннего запаха (2013-2014)
4 10 Комбинированный счетчик, реле резервной лампы, переключатель управления счетчиком
5 15 Узел закрытия багажника
6 10 Узел крышки багажника, тюнер спутникового радио (2015-2019), часы, внутреннее зеркало с автоматическим затемнением, датчик дождя, комбинированный счетчик, тройной переключатель, разъем канала передачи данных, автоматический усилитель кондиционера (2014-2019), блок адаптера телефона ( 2014-2019), кнопочный переключатель зажигания (2014-2019), дисплей (2014-2019), телематический блок управления (TCU (2015-2019)), блок управления ремнем безопасности перед аварийным отключением (сторона водителя / пассажира (2013) -2014))
7 10 Выключатель стоп-сигнала, блок управления кузовным оборудованием (BCM), реле удержания тормоза интеллектуального круиз-контроля (ICC)
8 15 Усилитель BOSE
9 10 Блок управления полным приводом (AWD), шлюз CAN, кнопочный переключатель зажигания (2013 г.), комбинированный счетчик (2013 г.)
10 15 Усилитель BOSE
11 10 Модуль управления кузовным оборудованием (BCM), переключатель памяти сиденья, интеллектуальный сигнальный зуммер ключа, реле дневных ходовых огней (2015-2019)
12 10 2015-2019: Антенный усилитель NATS
13 10 Зеркало Defogger
14 20 Обогрев заднего стекла
15 20 Обогрев заднего стекла
16 15 2015-2019: Блок управления подогревом заднего сиденья, переключатель заднего обогрева сиденья (левый / правый)
17 Не используется
18 20 Гнездо прикуривателя, переднее гнездо питания (2015-2019), гнездо питания консоли (2013-2014)
19 10 Автоматический усилитель кондиционера, тюнер спутникового радио, адаптер для телефона, главный переключатель стеклоподъемника, многофункциональный переключатель, блок активного шумоподавления, усилитель BOSE, блок управления AV, передний микрофон (активный контроль шума), задний микрофон (активный контроль шума), Блок управления монитором Around View (2015-2019), телематический переключатель
20 20 2015-2019: Разъем питания консоли, разъем питания на задней панели
21 15 Двигатель вентилятора
22 15 Двигатель вентилятора
R1 Реле зажигания
R2 Реле обогревателя заднего стекла
R3 Вспомогательное реле
R4 Реле переднего вентилятора


Блоки предохранителей в моторном отсеке

Расположение блока предохранителей

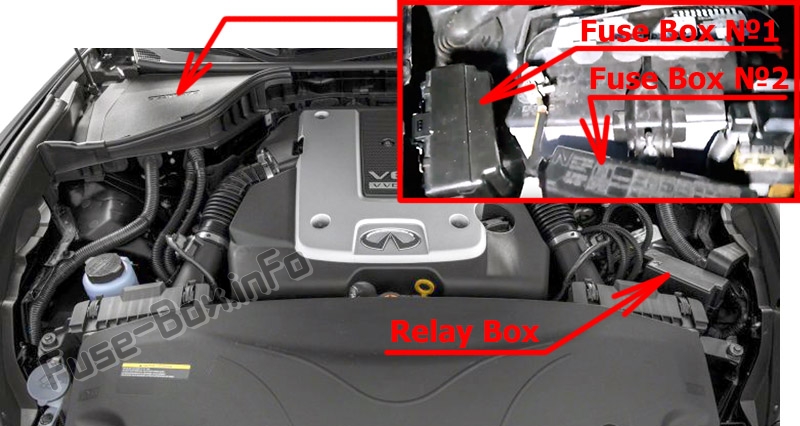

Два блока предохранителей расположены рядом с аккумулятором под пластиковой крышкой. Чтобы получить доступ к блоку №1, необходимо снять часть кожуха вокруг батареи. Основные предохранители расположены на плюсовой клемме аккумуляторной батареи.Расположение предохранителей в моторном отсеке: Infiniti Q70 (2013-2019)

Схема блока предохранителей №1

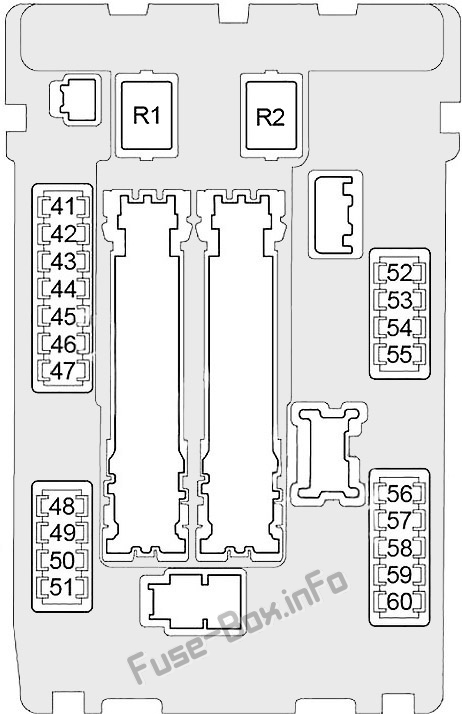

Схема блока предохранителей под капотом No1: Infiniti Q70 (2013, 2014, 2015, 2016, 2017, 2018, 2019)

Назначение предохранителей в блоке предохранителей №1 в моторном отсеке

Рейтинг ампер Описание
41 15 Реле топливного насоса
42 10 Реле вентилятора охлаждения №1, реле форсунки №1 (5.6L), реле форсунки №2 (5.6L (2013-2014))
43 10 Модуль управления коробкой передач (TCM)
44 10 Модуль управления двигателем (ЕСМ), топливные форсунки (модели двигателей VQ)
45 15 Датчики соотношения воздух-топливо, датчики кислорода с подогревом
46 10 Привод педали акселератора / датчик положения педали акселератора, датчик интеллектуального круиз-контроля (ICC), реле удержания тормоза ICC, ABS, датчик угла поворота рулевого колеса, модуль управления зуммером системы помощи водителю, блок управления полным приводом (AWD), усовершенствованные системы помощи водителю (ADAS) Блок управления, левый / правый боковой радар, блок камеры полосы движения, блок управления усилителем рулевого управления, датчик угла рыскания / бокового / замедления, главный блок управления активным рулевым управлением на 4 колеса (4WAS) (2013 г.), блок управления усилителем рулевого управления (2013-2014 гг. )
47 10 Электродвигатель переднего стеклоочистителя, насос омывателя
48 10 Не используется
49 10 Реле кондиционера
50 15 Реле двигателя управления дроссельной заслонкой
51 15 Реле модуля управления двигателем (ECM) (модуль управления двигателем, клапан управления вентиляцией адсорбера системы EVAP, конденсатор, катушки зажигания, электромагнитный клапан управления объемом продувки адсорбера EVAP, датчик массового расхода воздуха, электромагнитный клапан управления синхронизацией впускного клапана, электромагнитный клапан управления синхронизацией выпускного клапана ( 5.6L), реле форсунки №2 (5.6L (2015-2019)), модуль управления регулируемым клапаном и подъемом (VVEL)), антенный усилитель NATS
52 10 2015-2019: Передние комбинированные фары, задние комбинированные фары, фары номерного знака, задний правый комбинированный фонарь (сторона кузова)
53 10 Фонарь карты, задний комбинированный фонарь, левый (сторона кузова), освещение пепельницы, комбинированный переключатель, лампа перчаточного ящика, переключатель открывания крышки багажника, переключатель управления счетчиком, многофункциональный переключатель, тройной переключатель, двойной переключатель, переключатель телематики, переключатель памяти сиденья, часы, сигарета Розетка прикуривателя, переключатель переднего сиденья с подогревом (со стороны водителя / пассажира), переключатель сиденья с климат-контролем (со стороны водителя / пассажира), подсветка переключателя АКПП, переключатель выбора режима движения, выключатель IBA
54 10 Левая фара (дальний свет)
55 10 Правая фара (дальний свет)
56 15 Левая фара (ближний свет)
57 15 Правая фара (ближний свет)
58 10 Реле дневных ходовых огней
59 15 Реле передних противотуманных фар
60 30 Главное реле переднего стеклоочистителя (реле Hi / Lo переднего стеклоочистителя), реле заднего хода
R1 Не используется
R2 Реле управления стартером



Схема блока предохранителей №2

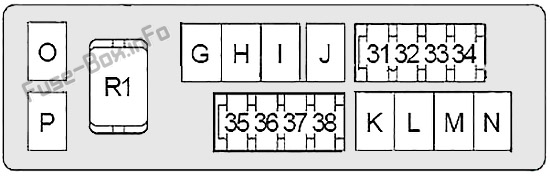

Схема блока предохранителей под капотом # 2: Infiniti Q70 (2013, 2014, 2015, 2016, 2017, 2018, 2019)

Назначение предохранителей в блоке предохранителей №2 в моторном отсеке

Рейтинг ампер Описание
31 15 Реле звукового сигнала, генератор
32 15 5.6L: Реле форсунки №2
33 10 Блок управления полным приводом (AWD)
34 15 Блок управления AV, усилитель BOSE, блок активного контроля шума, блок управления монитором кругового обзора (2015-2018), спутниковый радиотюнер (2013-2014), блок дисплея (2013), блок адаптера телефонной связи (2013), блок телематического управления (TCU) (2014))
35 Не используется
36 10 Модуль управления коробкой передач (TCM)
37 Не используется
38 10 Реле звукового сигнала безопасности автомобиля
грамм 50 Реле электродвигателя привода регулируемого клапана и подъема (VVEL)
ЧАС 30 Реле зажигания (предохранители: 1, 2, 3, 4, 16)
я 30 5.6L: Реле форсунки №1
J 30 Блок управления ремнем безопасности перед аварийным отключением (со стороны водителя)
К 30 Блок управления ремнем безопасности перед аварийным отключением (со стороны пассажира)
L 40 Модуль управления кузовным оборудованием (BCM), прерыватель цепи (блок управления позиционером автоматического привода, сиденье с электроприводом), предохранитель: 12
M 30 ABS
N 50 ABS
О 50 Реле вентилятора охлаждения №1
п 50 Предохранители: 61, 62, 63
R1 Реле звукового сигнала

Блок реле

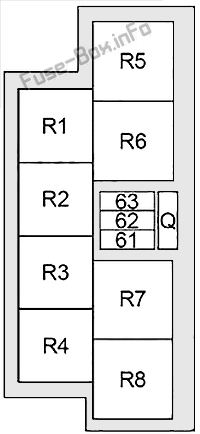

Блок реле: Infiniti Q70 (2013, 2014, 2015, 2016, 2017, 2018, 2019)

Рейтинг ампер Описание
61 10 Реле переднего сиденья с подогревом, реле сиденья с климат-контролем
62 15 Реле сиденья с климат-контролем
63 15 Привод педали акселератора / Датчик положения педали акселератора
Q 40 2013: Передний блок управления системой активного рулевого управления с 4 колесами (4WAS)
Реле
R1 5.6L: Инжектор (№1)
R2 Shift Lock
R3 Интеллектуальный круиз-контроль (ICC) удержание тормоза
R4 Передний дворник заднего хода
R5 Вентилятор охлаждения (№1)
R6 Электродвигатель привода регулируемого клапана и подъема (VVEL)
R7 Звуковой сигнал безопасности автомобиля
R8 Дневной ходовой свет

Блок плавкой вставки (главные предохранители)

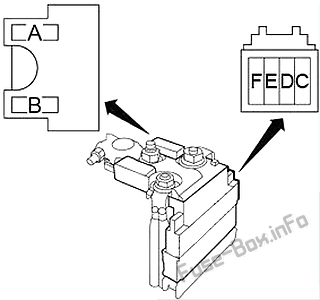

Блок плавких вставок: Infiniti Q70 (2013, 2014, 2015, 2016, 2017, 2018, 2019)

Рейтинг ампер Описание
A 250 Генератор, стартер, предохранители: C, D, E
В 100 Предохранители: O, P, R
С 100 Предохранители: 31, 32, 33, 34, 36, 37, 38, G, H, I, J, K, L, M, N
D 80 Реле зажигания (предохранители: 41, 42, 43, 44, 45, 46, 47), предохранители: 49, 50, 51
Е 100 Вспомогательное реле (предохранители: 18, 19, 20), реле обогрева заднего стекла (предохранители: 13, 14, 15), реле вентилятора (предохранители: 21, 22), предохранители: 5, 6, 7, 8, 9, 10, 11
F 60 Реле включения дальнего света (предохранители: 54, 55), реле ближнего света фар (предохранители: 56, 57), реле заднего фонаря (предохранители: 52, 53), предохранители: 58, 59, 60
