Предохранители и реле Jeep Compass (MP / 552; 2017-2019 ..)

Jeep

В этой статье мы рассмотрим Jeep Compass второго поколения (MP / 552), выпускаемый с 2017 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Jeep Compass 2017, 2018 и 2019 годов , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).

Расположение блока предохранителей

Блок распределения питания

Блок предохранителей в моторном отсеке расположен с левой стороны моторного отсека.

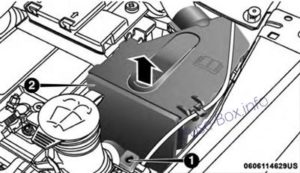

Расположение панели предохранителей и крышки

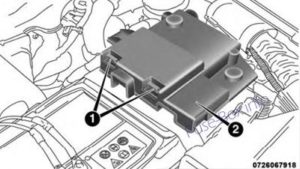

Расположение крышки предохранителя аккумулятора

Внутренний блок предохранителей

Он расположен в салоне на левой боковой панели приборов под панелью приборов.

Задний блок распределения предохранителей / реле в багажном отделении

Чтобы получить доступ к предохранителям, снимите дверцу доступа с левой задней панели заднего грузового пространства.

Предохранители могут состоять из двух блоков. Держатель предохранителя версии 1 расположен ближе всего к задней части автомобиля, а держатель предохранителя версии 2 (если он оборудован с буксировкой прицепа) расположен ближе всего к передней части автомобиля.

Схемы блока предохранителей

2017, 2018, 2019

Моторного отсека



Назначение предохранителей в моторном отсеке (2017, 2018, 2019)

Полость Макси Фьюз Патронный предохранитель Мини-предохранитель Описание
F01 70 Amp Tan Модуль Body Computer
F02 70 Amp Tan Модуль кузовного компьютера, задние распределительные устройства
F03 30 ампер розовый с скрытыми лампами

20 ампер синий без скрытых ламп

2017-2018: Компьютер
вспомогательного оборудования 2019: Компьютер вспомогательного агрегата, HID лампы
F04 40 Amp Tan Электронный модуль управления тормозом
F05 40 Amp Tan Нагреватель PTC
F06 40 ампер оранжевый Реле стартера
F07 40 ампер оранжевый Задний распределительный блок для буксировки прицепа
F08 30 ампер розовый Поставка для F24, F87, рулевого управления
F09 7,5 Amp коричневый 2017-2018: Модуль управления двигателем
2019: ECM, TCM, управление вентилятором радиатора
F10 20 ампер желтый Рог
F11 Желтый 20 А – Газовые и дизельные двигатели 1,4 л
Чистый 25 А – Двигатели 2,4 л
2017-2018: Поставка вторичных нагрузок
2019: топливные форсунки ECM / PCM / UREA
F14 7,5 Amp коричневый Подогреватель картера дизеля
F15 40 ампер оранжевый Насос модуля управления тормозом
F16 10 ампер красный Блок управления двигателем, автоматическая коробка передач
F17 10 ампер красный Вторичные нагрузки на двигатель
F18 20 ампер желтый Зажигание на задней грузовой розетке 12 В
F19 7,5 Amp коричневый 2017-2018: Компрессор кондиционера и вентилятор PWM Rad включают
2019: Компрессор кондиционера
F20 20 ампер желтый Зажигалка
F21 15 Amp Blue Топливный насос
F22 Желтый 20 ампер – бензиновый двигатель,
синий 15 ампер – дизельный двигатель
2017-2018: Модуль управления мощностью двигателя
2019: Газ – Катушка зажигания / Топливная форсунка Дизель – Компоненты дизеля
F23 30 ампер зеленый Сетка обогревателя окна
F24 15 Amp Blue Электронный блок питания автоматической коробки передач
F30 20 Amp Yellow (выбирается пользователем, переход от FI8) Задний грузовой выход 12 В с постоянным питанием от батареи
F81 60 ампер синий 2017-2018:
Модуль свечи накаливания 2019: Модуль свечи накаливания, питание от батареи DDCT SDU
F82 40 ампер зеленый Нагреватель дизельного топливного фильтра
F83 40 ампер зеленый Вентилятор HVAC
F84 30 ампер зеленый Электропитание Полный привод
F87 5 Amp Tan Автоматическая коробка передач селектора передач
F88 7,5 Amp коричневый Наружные зеркала с подогревом
F89 30 ампер зеленый Обогрев заднего стекла
F90 5 Amp Tan Датчик IBS (состояние заряда аккумулятора)
Fxx 10 ампер красный
(7,5 ампер коричневый)
Двойное реле управления аккумулятором

В нижней части блока предохранителей установлены дополнительные держатели предохранителей ATO.

Дополнительный предохранитель ATO

Полость Предохранитель ATO / UNIVAL Описание
F1 5 ампер Biege Модуль управления трансмиссией (4×4 / AWD)
F2 10 ампер красный ECM – Start Diagnostic Sense
F3 2 ампер серый Мод рулевого управления

Пассажирский салон



Назначение внутренних предохранителей (2017, 2018, 2019)

Полость Лезвие предохранителя Описание
F31 7,5 Amp коричневый Контроллер безопасности пассажира
F33 20 ампер желтый Окно моторного пассажира
F34 20 ампер желтый Драйвер мотора окна
F36 20 ампер желтый Модуль вторжения / сирена, радио, порт UCI / USB, VSU, климат-контроль, электронный замок рулевого управления, складывающиеся зеркала с электроприводом, шлюз безопасности / DTV (2019)
F37 10 ампер красный Комбинация приборов, модуль управления трансмиссией, адаптивный круиз-контроль, нагнетатель ECC (HVAC)
F38 20 ампер желтый 2017-2018: Блокировка / разблокировка
дверей 2019: блокировка / разблокировка дверей, открывание задней двери
F42 7,5 Amp коричневый Модуль тормозной системы, электроусилитель руля
F43 20 ампер желтый Насос омывателя спереди и сзади
F47 20 ампер желтый Стеклоподъемник заднего левого стекла
F48 20 ампер желтый Стеклоподъемник заднего правого стекла
F49 7,5 Amp коричневый Система помощи при парковке, слепое пятно, стабилизатор напряжения, датчик влажности, люк на крыше, электронный замок рулевого управления, датчик температуры, зеркало, подогрев сидений, датчик света и дождя, пусковой выключатель (2019)
F50 7,5 Amp коричневый Контроллер безопасности пассажира
F51 7,5 Amp коричневый Электронный климат-контроль, классификация пассажиров, камера заднего вида, климат-контроль, регулировка положения фар, выбор местности, заднее стекло с подогревом, буксировка прицепа, тактильный выезд за пределы полосы движения
F53 7,5 Amp коричневый Модуль узла зажигания без ключа, Электрический стояночный тормоз, РЧ-концентратор, Кластер
F94 15 Amp Blue Вентилятор ECC (HVAC) (2017-2018), сиденье водителя с регулировкой поясницы, электрические розетки

Багажное отделение



Задний грузовой держатель предохранителей 1

Полость Мини-предохранитель Описание
F1 30 ампер зеленый Инвертор мощности
F2 30 ампер зеленый Место памяти
F3 20 ампер желтый Люк в крыше – при наличии
F4 30 ампер зеленый Сиденье с электроприводом (со стороны пассажира)
F5 30 ампер зеленый Сиденье с электроприводом (со стороны водителя)
F6 7,5 Amp коричневый Усиление поясницы (сиденья с электроприводом)
F7 15 Amp Blue Обогрев рулевого колеса / вентилируемые сиденья
F8 20 ампер желтый Сиденья с подогревом

Задний грузовой держатель предохранителей 2

Полость Мини-предохранитель Описание
F1 10 ампер красный 2017-2018: Контроллер внешнего освещения на трейлере
2019: лента TTM IGN
F5 15 Amp Blue Контроллерные лампы внешнего освещения (со стороны водителя)
F6 15 Amp Blue Контроллер внешнего освещения (со стороны пассажира)
F7 10 ампер красный Питание от перемычки TTM

На кронштейне заднего грузового предохранителя / блока распределения реле есть держатель предохранителя Maxi для откидной двери с электроприводом и держатель предохранителя ATO / Uni Val для аудиосистемы HIFI.

F01 30 ампер, зеленый (макси-предохранитель) Подъемная дверь с электроприводом
F02 25 Amp Clear (предохранитель ATO / Uni-Val) Аудиосистема HIFI
