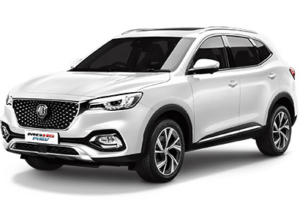

Компактный кроссовер MG eHS (HS PHEV) выпускается с 2020 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей MG eHS 2020, 2021, 2022 и 2023 годов , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (схема расположения предохранителей).
Схема расположения предохранителей MG eHS 2020-2023
Блок предохранителей в пассажирском салоне
Расположение блока предохранителей
Панель предохранителей расположена за правой крышкой панели приборов. Снимите крышку панели приборов со стороны водителя, чтобы получить доступ к блоку предохранителей.
Схема блока предохранителей
Назначение предохранителей в салоне автомобиля
| № | Амперы | Функция |
|---|---|---|
| Ф1 | 10А | Модуль диагностики датчиков (подушка безопасности), блок управления электронным переключением передач, TBOX, приборный блок, модуль управления кузовом, модуль индикации подушек безопасности |
| Ф2 | 7.5А | Модуль управления двигателем, гибридный блок управления |
| Ф3 | 5.0А | Модуль управления передним обзором, радар переднего обнаружения |
| Ф6 | — | — |
| Ф7 | 15А | Разъем для буксировочного комплекта |
| Ф8 | 15А | Передняя розетка питания |
| Ф9 | 5А | USB-порт |
| Ф10 | — | — |
| Ф11 | 7.5А | Обогреватели зеркал |
| Ф12 | 25А | Обогрев заднего стекла |
| Ф13-Ф14 | — | — |
| Ф17 | — | — |
| Ф18 | 30А | Задний левый стеклоподъемник |
| Ф19 | 5А | Переключатель EPB, дисплей PRND |
| Ф20 | 30А | Задний правый стеклоподъемник |
| Ф21 | 10А | Реле обогрева переднего правого сиденья |
| Ф22 | 5А | Разъем диагностической линии |
| Ф23 | 10А | Реле обогрева переднего левого сиденья |
| Ф24 | 10А | Шлюз |
| Ф25 | 40А | Реле КЛР |
| Ф26 | 30А | Подъемник пассажирского окна |
| Ф27 | — | — |
| Ф28 | 5А | Пассивный вход, модуль пассивного запуска, резервная катушка иммобилайзера |
| Ф29 | 10А | Шлюз |
| Ф30 | 5А | Блок переключателей двери водителя, датчик дождя и света |
| Ф31 | — | — |
| Ф32 | 5А | Модуль управления окружающим освещением |
| Ф33 | 5А | Модуль диагностики датчиков (подушка безопасности) |
| Ф34 | 5А | ТБОКС |
| Ф35 | 10А | Модуль приема радиовещания |
| Ф36 | 10А | Электронная блокировка рулевой колонки |
| Ф37 | 20А | Переключатель электрорегулировки сиденья водителя |
| Ф38 | 30А | Подъемник окна водителя |
| Ф39 | 30А | Воздуходувка |
| Ф40 | 15А | Система развлечений |
| Ф41 | 5А | Верхний консольный переключатель |
| Ф42 | 10А | Модуль управления переменного тока |
| Ф43 | 5А | Пакет инструментов |
| Ф44 | 5А | Система помощи при движении задним ходом |
| Ф45 | 30А | Мотор люка |
| Ф46 | 5А | Система контроля давления в шинах |
| Ф47 | 30А | Солнцезащитный мотор |
| Ф48 | 20А | Электрорегулировка сиденья пассажира |
| Ф49 | 5А | Модуль кругового обзора |
| Ф50 | — | — |
| Ф51 | 30А | Реле обогрева заднего стекла, реле наружных зеркал |
| Ф52 | 10А | Фара, внутреннее зеркало заднего вида, переключатель регулировки фар |
| Ф53 | 10А | Электронный блок управления переключением передач |
| Ф54 | — | — |
Рекламные объявления
Блок предохранителей в моторном отсеке
Расположение блока предохранителей
Нажмите на защелку, чтобы открыть верхнюю крышку блока предохранителей в переднем отсеке.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Амперы | Функция |
|---|---|---|
| Ф01 | 10А | Правая фара в сборе |
| Ф02 | 10А | Левая фара в сборе |
| Ф03 | 10А | DC/DC-преобразователь |
| Ф04 | — | — |
| Ф05 | 5А | Электрический компрессор кондиционера |
| Ф06-Ф07 | — | — |
| Ф08 | 20А | Насос охлаждающей жидкости силового электронного блока |
| Ф09 | 10А | Реле топливного насоса, переключатель нижней консоли, модуль диагностики изоляции топливного бака (утечка из бака), переключатель педали тормоза |
| Ф10 | 20А | Модуль управления двигателем |
| Ф11 | 15А | Впускной распределительный вал с изменяемой фазой, выпускной распределительный вал с изменяемой фазой, лямбда-зонд на входе, лямбда-зонд на выходе, клапан продувки адсорбера |
| Ф12 | 20А | Катушка зажигания |
| Ф13 | 15А | Клапан управления перепускным клапаном, клапан сброса давления, электронный термостат, датчик массового расхода воздуха |
| Ф14 | 25А | Модуль управления кузовом |
| Ф15 | 10А | Реле заднего стеклоомывателя |
| Ф16 | 25А | Модуль управления кузовом |
| Ф17 | 25А | Модуль управления кузовом |
| Ф18 | 25А | Модуль управления кузовом |
| Ф19 | 10А | Реле передних противотуманных фар |
| Ф20 | 10А | Реле переднего стеклоомывателя |
| Ф21 | 10А | Модуль управления двигателем |
| Ф22 | 10А | Электронный блок питания |
| Ф23-Ф24 | — | — |
| Ф25 | 30А | Гибридный блок управления |
| Ф26 | 25А | Модуль управления кузовом |
| Ф27 | — | — |
| Ф28 | 10А | Вспомогательный насос двигателя |
| Ф29 | 15А | Рог |
| Ф30 | 10А | Гибридный блок управления |
| Ф31 | 25А | Реле включения переднего стеклоочистителя |
| СБ01 | 25А | Модуль управления кузовом |
| СБ02 | 60А | Реле низкой скорости вентилятора охлаждения |
| СБ03 | 40А | Реле EVP |
| СБ04 | 40А | Охлаждающий вентилятор |
| СБ05 | 40А | Система контроля устойчивости-насос |
| СБ06 | 40А | Система контроля устойчивости-клапан |
| СБ07 | — | — |
| СБ08 | 50А | Реле средней скорости вентилятора охлаждения |
| МД1 | 200А | Мощность насоса |
| МД2 | 100А | Блок предохранителей в пассажирском салоне |
| MD3 | 80А | Модуль электроусилителя руля |
| МД4 | 200А | Багажный отсек, предохранительный блок |
Рекламные объявления
Коробка предохранителей в багажном отделении
Расположение блока предохранителей
Сдвиньте узел коврика багажного отделения и откройте крышку коробки предохранителей багажного отделения с маркировкой Fuse Box. Ослабьте два зажима спереди и сзади коробки предохранителей и откройте крышку коробки предохранителей багажного отделения.
Схема блока предохранителей
Назначение предохранителей в багажном отделении
| № | Амперы | Функция |
|---|---|---|
| Ф01 | 20А | Суперблокировочное реле |
| Ф02 | — | — |
| Ф03 | 20А | Реле насоса охлаждающей жидкости ESS |
| Ф04-Ф07 | — | — |
| Ф08 | 15А | Разъем для буксировочного комплекта |
| Ф09 | 5А | Датчик электрического аккумулятора |
| Ф10 | 15А | Реле заднего стеклоочистителя |
| Ф11-Ф12 | — | — |
| Ф13 | 5А | Модуль управления оповещением о пешеходах |
| Ф14 | — | — |
| Ф15 | 10А | Модуль управления шасси |
| Ф16 | — | — |
| Ф17 | 20А | Система хранения энергии, бортовое зарядное устройство |
| Ф18 | — | — |
| Ф19 | 15А | Реле топливного насоса |
| СБ01 | 30А | Положительный температурный коэффициент |
| СБ02 | 30А | Положительный температурный коэффициент |
| СБ03-СБ04 | — | — |
| СБ05 | 30А | Модуль управления электроприводом подъемной двери |
| СБ06 | 30А | Положительный температурный коэффициент |
| СБ07 | — | — |
| СБ08 | 200А | Мощность аккумулятора |
