В этой статье мы рассмотрим Opel Agila второго поколения (Vauxhall Agila), выпускаемый с 2008 по 2014 год. Здесь вы найдете схемы блока предохранителей Opel Agila B 2009, 2010 и 2011 годов , получите информацию о расположении панелей предохранителей внутри автомобиль, и узнайте о назначении каждого предохранителя (расположение предохранителей).
Расположение блока предохранителей
Моторного отсека
Бензиновые двигатели:

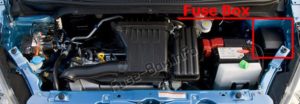

Блок предохранителей расположен рядом с аккумулятором в моторном отсеке.
Дизельные двигатели
Блок предохранителей расположен за задней частью аккумулятора.

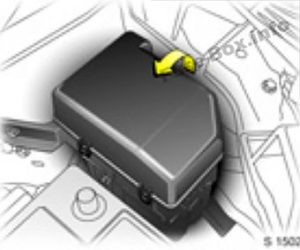

Чтобы открыть, снимите крышку и наклоните вверх.
Приборная доска

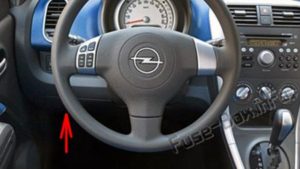

Расположен на левой стороне автомобиля, под приборной панелью.
Чтобы открыть блок предохранителей, нажмите на крышку с обоих концов и снимите ее.
Схема блока предохранителей
2009, 2010
Моторный отсек (бензин)
Назначение предохранителей в моторном отсеке (бензин) (2009, 2010)
| № | схема |
|---|---|
| 1 | Вентилятор отопителя |
| 2 | Впрыск топлива |
| 3 | Компрессор кондиционера |
| 4 | Автоматическая коробка передач |
| 5 | Выключатель стоп-сигнала |
| 6 | ABS, ESP |
| 7 | Пусковой двигатель |
| 8 | — |
| 9 | Модуль управления гидроусилителем руля |
| 10 | Выключатель зажигания |
| 11 | Вентилятор радиатора |
| 12 | — |
| 13 | ABS, ESP |
| 14 | — |
| 15 | Электрика двигателя |
| 16 | Передние противотуманные фары |
| 17 | Фара (слева) |
| 18 | Фара (справа) |
Моторный отсек (дизель)
Распределение предохранителей в моторном отсеке (дизель) (2009, 2010)
| № | схема |
|---|---|
| 1 | Пусковой двигатель |
| 2 | Компрессор кондиционера |
| 3 | Топливный насос |
| 4 | Впрыск топлива |
| 5 | Вентилятор отопителя |
| 6 | Вентилятор радиатора |
| 7 | Модуль управления гидроусилителем руля |
| 8 | ABS, ESP |
| 9 | ABS, ESP |
| 10 | Выключатель стоп-сигнала |
| 11 | Фара (справа) |
| 12 | Фара (слева) |
| 13 | Передние противотуманные фары |
| 14 | Выключатель зажигания |
| 15 | Замок зажигания, электрические стеклоподъемники, дворники, стартер |
Приборная доска
Назначение предохранителей на приборной панели (2009, 2010)
| № | схема |
|---|---|
| 1 | — |
| 2 | Катушки зажигания |
| 3 | Фонарь заднего хода |
| 4 | Приборный щиток |
| 5 | Розетка, прикуриватель, внешнее зеркало с электроприводом |
| 6 | Информационно-развлекательная система |
| 7 | Электрические стеклоподъемники |
| 8 | Стеклоочистители / шайбы |
| 9 | Усилитель руля |
| 10 | Система подушек безопасности |
| 11 | ABS, ESP |
| 12 | Задний свет |
| 13 | — |
| 14 | Замок |
| 15 | Дизель |
| 16 | Пусковой двигатель |
| 17 | — |
| 18 | Вентилятор отопителя |
| 19 | Задний противотуманный фонарь |
| 20 | Информационно-развлекательная система |
| 21 | Обогрев заднего стекла |
| 22 | Рог, предупреждение об опасности |
| 23 | Механическая коробка передач |
| 24 | Электрические стеклоподъемники |
2011
Моторный отсек (бензин)
Распределение предохранителей в моторном отсеке (2011)
| № | схема |
|---|---|
| 1 | Вентилятор отопителя |
| 2 | Впрыск топлива |
| 3 | Компрессор кондиционера |
| 4 | Автоматическая коробка передач |
| 5 | Выключатель стоп-сигнала |
| 6 | ABS, ESP |
| 7 | Пусковой двигатель |
| 8 | — |
| 9 | Модуль управления гидроусилителем руля |
| 10 | Выключатель зажигания |
| 11 | Вентилятор радиатора |
| 12 | — |
| 13 | ABS, ESP |
| 14 | — |
| 15 | Электрика двигателя |
| 16 | Передние противотуманные фары |
| 17 | Фара (слева) |
| 18 | Фара (справа) |
Приборная доска
Назначение предохранителей на приборной панели (2011)
| № | схема |
|---|---|
| 1 | — |
| 2 | Катушки зажигания |
| 3 | Фонарь заднего хода |
| 4 | Приборный щиток |
| 5 | Розетка, прикуриватель, внешнее зеркало с электроприводом |
| 6 | Информационно-развлекательная система |
| 7 | Электрические стеклоподъемники |
| 8 | Стеклоочистители / шайбы |
| 9 | Усилитель руля |
| 10 | Система подушек безопасности |
| 11 | ABS, ESP |
| 12 | Задний свет |
| 13 | Система Стоп-Старт |
| 14 | Замок |
| 15 | — |
| 16 | Пусковой двигатель |
| 17 | — |
| 18 | Вентилятор отопителя |
| 19 | Задний противотуманный фонарь |
| 20 | Информационно-развлекательная система |
| 21 | Обогрев заднего стекла |
| 22 | Рог, предупреждение об опасности |
| 23 | Система Стоп-Старт |
| 24 | Таймер стеклоподъемника |
