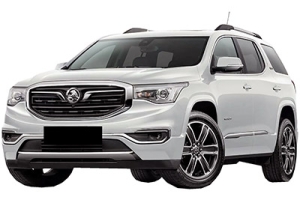

Среднеразмерный кроссовер SUV Holden Acadia (AC) выпускался с 2018 по 2020 год. В этой статье вы найдете схемы блоков предохранителей Holden Acadia 2018, 2019 и 2020 годов , получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (схема расположения предохранителей) и реле.
Схема предохранителей Holden Acadia
Блок предохранителей в пассажирском салоне
Расположение блока предохранителей
Блок предохранителей панели приборов находится внутри центральной консоли с правой стороны автомобиля. Снимите крышку винта и винт. Осторожно снимите боковую панель, потянув ее на себя. Рекомендуется, чтобы эту процедуру выполнял дилер.
Схема блока предохранителей
Назначение предохранителей в салоне автомобиля
| № | Использование |
|---|---|
| Ф1 | Модуль управления кузовом 6 |
| Ф2 | Диагностическая связь / Центральный шлюзовой модуль |
| Ф3 | Электрический замок рулевой колонки |
| Ф4 | — |
| Ф5 | — |
| Ф6 | Отопление, вентиляция и кондиционирование воздуха |
| Ф7 | Модуль управления кузовом 3 |
| Ф8 | — |
| Ф9 | Правое переднее сиденье с подогревом |
| Ф10 | Подушка безопасности / Ремень безопасности |
| Ф11 | — |
| Ф12 | Усилитель/модуль шумоподавления |
| Ф13 | Модуль управления кузовом 7 |
| Ф14 | Левое переднее сиденье с подогревом |
| Ф15 | — |
| Ф16 | Люк на крыше |
| Ф17 | — |
| Ф18 | Комбинация приборов |
| Ф19 | Модуль управления кузовом 1 |
| Ф20 | Развлечения для задних сидений |
| Ф21 | Модуль управления кузовом 4 |
| Ф22 | Информационно-развлекательная система USB-данные / разъем Aux |
| Ф23 | Модуль управления кузовом 2 |
| Ф24 | USB-зарядное устройство / Беспроводная зарядка |
| Ф25 | Ультразвуковой парковочный помощник |
| Ф26 | КИМ |
| Ф27 | — |
| Ф28 | Дисплей отопления, вентиляции и кондиционирования воздуха |
| Ф29 | Радио |
| Ф30 | Регулировка рулевого колеса |
| Ф31 | 2018-2019: Передний вентилятор 2020: Электронный модуль управления тормозами Электрический усилитель тормозов |
| Ф32 | Инвертор постоянного тока в переменный ток |
| Ф33 | Электропривод водительского сиденья |
| Ф34 | Пассажирское сиденье с электроприводом |
| Ф35 | Питание аккумулятора IEC 1 |
| Ф36 | Электроусилитель руля |
| Ф37 | Развлечения для задних сидений / USB-зарядка / Модуль беспроводной зарядки / Дополнительная розетка |
| Ф38 | Модуль управления кузовом 8 |
| Ф39 | — |
| Автоматические выключатели | |
| Ф40 | — |
| Ф41 | — |
| Ф42 | Вспомогательная розетка / Прикуриватель |
Рекламные объявления
Блок предохранителей в моторном отсеке
Расположение блока предохранителей
Чтобы снять крышку блока предохранителей, нажмите на зажимы на крышке и поднимите ее вертикально вверх.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Использование |
|---|---|
| Ф1 | Антиблокировочная система тормозов |
| Ф2 | Стартер 1 |
| Ф3 | DC/DC-трансформатор 1 |
| Ф4 | — |
| Ф5 | DC/DC трансформатор 2 |
| Ф6 | — |
| Ф7 | 2018-2019: Электронный модуль управления тормозами eboost 2020: Передний вентилятор |
| Ф8 | Стартер 3 |
| Ф9 | — |
| Ф10 | 2020: Прицеп со стоп-сигналом |
| Ф11 | — |
| Ф12 | Передний стеклоочиститель |
| Ф13 | 2020: Стартовый 2 |
| Ф14 | — |
| Ф15 | Задний дворник |
| Ф16 | — |
| Ф17 | — |
| Ф18 | — |
| Ф19 | — |
| Ф20 | — |
| Ф21 | — |
| Ф22 | Электронный модуль управления тормозами |
| Ф23 | Парковочные/прицепные фонари |
| Ф24 | Правый стоп-сигнал прицепа / указатель поворота |
| Ф25 | Блокировка рулевой колонки |
| Ф26 | — |
| Ф27 | Левый стоп-сигнал прицепа / Индикаторная лампа |
| Ф28 | — |
| Ф29 | — |
| Ф30 | Насос омывателя |
| Ф31 | Запасная / Фара ближнего света правая |
| Ф32 | Фара ближнего света левая |
| Ф33 | Шторка дальнего света фар / Противотуманные фары |
| Ф34 | Рог |
| Ф35 | — |
| Ф36 | Фара ближнего света правая / Фара дальнего света левая |
| Ф37 | Запасная / Фара дальнего света правая |
| Ф38 | Автоматический электродвигатель выравнивания фар |
| Ф39 | Модуль управления трансмиссией |
| Ф40 | Электрический центр автобуса сзади слева / Зажигание |
| Ф41 | Комбинация приборов |
| Ф42 | Отопление, вентиляция и кондиционирование воздуха / Центральный шлюзовой модуль запуска/запуска |
| Ф43 | Светоотражающий дисплей оповещения |
| Ф44 | Электронный модуль управления тормозами eboost run/crank |
| Ф45 | — |
| Ф46 | — |
| Ф47 | — |
| Ф48 | — |
| Ф49 | Внутреннее зеркало заднего вида / Прицеп |
| Ф50 | Модуль управления топливной системой / Модуль зоны топливного бака, запуск / запуск двигателя |
| Ф51 | Подогрев руля |
| Ф52 | Муфта кондиционера |
| Ф53 | — |
| Ф54 | Насос охлаждающей жидкости |
| Ф55 | — |
| Ф56 | |
| Ф57 | Модуль управления двигателем / зажигание |
| Ф58 | Модуль управления трансмиссией / зажигание |
| Ф59 | Аккумуляторная батарея модуля управления двигателем |
| Ф60 | — |
| Ф61 | Датчик O2 1 / Воздушный затвор / Датчик массового расхода воздуха |
| Ф62 | Модуль управления двигателем — нечетный |
| Ф63 | Датчик O2 2 |
| Ф64 | Модуль управления двигателем — четный |
| Ф65 | Модуль управления двигателем силовой агрегат 1 |
| Ф66 | Модуль управления двигателем силовой агрегат 2 |
| Ф67 | Модуль управления двигателем силовой агрегат 3 |
| Ф68 | — |
| Ф69 | — |
| Ф70 | — |
| Ф71 | — |
| Ф72 | — |
| Ф73 | — |
| Ф74 | — |
| Ф75 | — |
| Ф76 | — |
| Ф77 | — |
| Реле | |
| К1 | Стартер 1 |
| К2 | Запуск/запуск |
| К3 | Стартер 3 |
| К4 | — |
| К5 | — |
| К6 | Насос охлаждающей жидкости |
| К7 | Модуль управления двигателем |
| К8 | Кондиционер |
| К9 | 2020: Тормозная лампа прицепа |
| К10 | 2020: Стартовый 2 |
Рекламные объявления
Блок предохранителей в заднем отсеке
Расположение блока предохранителей
Задняя панель предохранителей расположена под левой боковой панелью отделки в заднем отсеке. Чтобы получить доступ к блоку предохранителей, снимите поддон для хранения под полом.
Снятие поддона для хранения под полом
- Поверните гайку-барашек с правой стороны и снимите ее. Это также отсоединит ремень крышки пола багажника.
- Поверните барашковую гайку с левой стороны и снимите ее.
- Отсоедините петли крышки пола груза, сдвинув ее назад от поддона для хранения под полом.
- Поднимите крышку пола грузового отсека и снимите ее. Положите крышку в безопасное место.
- Достаньте небольшой контейнер для хранения с левой стороны.
- Отсоедините задние ковровые покрытия от поддона для хранения вещей под полом.
- Поднимите с обеих сторон и снимите поддон для хранения под полом. Поместите поддон в безопасное место.
- Чтобы установить поддон для хранения вещей под полом, выполните указанные выше действия в обратном порядке.
Схема блока предохранителей
Назначение предохранителей в заднем отсеке
| № | Использование |
|---|---|
| Ф1 | — |
| Ф2 | Аккумуляторная батарея для прицепа |
| Ф3 | — |
| Ф4 | Задний вентилятор |
| Ф5 | Управление задним приводом 1 |
| Ф6 | — |
| Ф7 | Правое окно |
| Ф8 | Задний демистер |
| Ф9 | Левое окно |
| Ф10 | — |
| Ф11 | Прицеп задний ход |
| Ф12 | — |
| Ф13 | — |
| Ф14 | — |
| Ф15 | — |
| Ф16 | — |
| Ф17 | — |
| Ф18 | — |
| Ф19 | — |
| Ф20 | Дверь вещевого ящика / Тормозная лампа прицепа |
| Ф21 | — |
| Ф22 | — |
| Ф23 | — |
| Ф24 | — |
| Ф25 | — |
| Ф26 | Тормоз прицепа |
| Ф27 | Вентилируемое сиденье водителя / Поясничная опора |
| Ф28 | Пассивный вход / Пассивный старт |
| Ф29 | — |
| Ф30 | Вентиляционное отверстие канистры |
| Ф31 | — |
| Ф32 | Зеркало с подогревом |
| Ф33 | — |
| Ф34 | Модуль подъемного борта |
| Ф35 | Модуль управления топливной системой / Модуль зоны топливного бака |
| Ф36 | Пассажирское вентилируемое сиденье / Поясничная опора |
| Ф37 | — |
| Ф38 | Модуль окна |
| Ф39 | Закрытие сзади |
| Ф40 | Модуль памяти сиденья |
| Ф41 | Автоматический датчик присутствия |
| Ф42 | — |
| Ф43 | — |
| Ф44 | — |
| Ф45 | Мотор подъемной двери |
| Ф46 | Подогрев задних сидений |
| Ф47 | — |
| Ф48 | — |
| Ф49 | — |
| Ф50 | — |
| Ф51 | — |
| Ф52 | Управление задним приводом 2 / Модуль активной системы амортизации |
| Ф53 | Видео |
| Ф54 | Расчет внешнего объекта / Оповещение о боковой слепой зоне |
| Ф55 | — |
| Ф56 | Универсальный открыватель гаражных ворот / Датчик дождя |
| Ф57 | Средство защиты от кражи |
| Автоматические выключатели | |
| КБ1 | — |
| КБ2 | — |
| КБ3 | Задняя вспомогательная розетка |
| Реле | |
| К1 | — |
| К2 | — |
