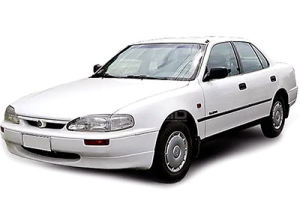

Среднеразмерный автомобиль Holden Apollo (JM/JP) выпускался с 1993 по 1997 год. В этой статье вы найдете схемы блоков предохранителей Holden Apollo JM (1993, 1994, 1995) и Apollo JP (1995, 1996, 1997) , получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (схема расположения предохранителей).
Схема предохранителя Holden Apollo
Блоки предохранителей в салоне автомобиля
Расположение блока предохранителей
Здесь есть два блока предохранителей: первый находится за крышкой на панели приборов со стороны водителя, а второй — в выступе панели со стороны пассажира.
Схема блока предохранителей
Назначение предохранителей в салоне автомобиля
| № | Название предохранителя | Амперы | Функция |
|---|---|---|---|
| 1 | ЭБУ-IG | 15А | Система автоматической трансмиссии с электронным управлением, система круиз-контроля, антиблокировочная система тормозов, система безопасности |
| 2 | ИЗМЕРЯТЬ | 10А | Датчики и измерители, фонарь заднего хода, система управления кондиционером, обогреватель заднего стекла, сигнальные лампы, электронный блок управления двигателем и ECT |
| 5 | СТЕКЛООЧИСТИТЕЛЬ | 20А | Стеклоочистители и стеклоомыватели |
| 6 | ПОВЕРНУТЬ | 7.5А | Указатели поворота и аварийные огни |
| 7 | IGN | 7.5А | ЭБУ двигателя и ECT, система зарядки |
| 11 | ЭБУ-Б | 15А | Антиблокировочная система тормозов, двигатель и ЭБУ ECT |
| 13 | ОСТАНАВЛИВАТЬСЯ | 20А | Стоп-сигналы, система круиз-контроля, антиблокировочная тормозная система, электронный блок управления двигателем и ECT |
| 14 | CIG | 15А | Аудиосистема, часы, прикуриватель, наружное зеркало |
| 15 | — | — | Не используется |
| 16 | ХВОСТ | 15А | Задние фонари, габаритные огни, фонари номерного знака, подсветка панели приборов |
| 17 | — | — | Не используется |
| 18 | ЗАПАСНОЙ | Запасной предохранитель | |
| 19 | ЗАПАСНОЙ | Запасной предохранитель | |
| 20 | Кондиционер | 10А | Система управления кондиционером |
| 34 | П/В | 30А | Электрические стеклоподъемники, система управления электрическими дверными замками, система безопасности |
| 35 | DEFOG | 40А | Обогреватель заднего стекла |
| 36 | 1 утра | 40А | Система запуска, прикуриватель, дворники, датчики, поворотники, электронный блок управления двигателем |
| 37 | ХТР | 40А | Система управления кондиционером |
Рекламные объявления
Блок предохранителей в моторном отсеке
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Название предохранителя | Амперы | Функция |
|---|---|---|---|
| 21 | СТАРТЕР | 10А | Система запуска, двигатель и ЭБУ ECT |
| 22 | ALT-S | 7.5А | Система зарядки |
| 23 | ЭФИ | 15А | ЭБУ двигателя и ECT, топливный насос, система безопасности |
| 25 | КУПОЛ | 20А | Аудиосистема, внутреннее освещение, часы, подсветка замка зажигания, подсветка багажника, система безопасности |
| 26 | HAZ-HORN | 15А | Указатели поворота, аварийная сигнализация, гудок, система безопасности |
| 29 | АМ2 | 30А | Воспламенитель |
| 30 | ГОЛОВА (ПРАВАЯ) | 15А | Правая фара |
| 31 | ГОЛОВА (ЛЕВАЯ) | 15А | Левая фара |
| 34 | П/В | 30А | Электрические стеклоподъемники, система управления электрическими дверными замками, система безопасности |
| 35 | DEFOG | 40А | Обогреватель заднего стекла |
| 38 | CDS | 30А | Вентилятор охлаждения конденсатора |
| 39 | ВЕНТИЛЯТОР | 30А | Вентилятор охлаждения радиатора |
| 40 | СТ ГЛАВНАЯ | 30А | Система запуска, двигатель и ЭБУ ECT |
| 41 | АЛЬТ | 100А | Система зарядки, стоп-сигналы, обогреватель, антизапотеватель, антиблокировочная система тормозов |
| 42 | АБС | 60А | Антиблокировочная система тормозов |
