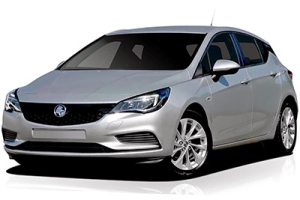

В данной статье мы рассмотрим Holden Astra (BK) седьмого поколения, выпускавшийся с 2017 по 2020 год. Здесь вы найдете схемы блоков предохранителей Holden Astra BK 2017, 2018, 2019 и 2020 годов, получите информацию о расположении панелей предохранителей в салоне автомобиля, а также узнаете о назначении каждого предохранителя (схема расположения предохранителей).
Схема предохранителя Holden Astra BK
Блок предохранителей в пассажирском салоне
Расположение блока предохранителей
Блок предохранителей находится за крышкой. Потяните крышку и снимите.
Схема блока предохранителей
Назначение предохранителей на панели приборов
| № | Схема |
|---|---|
| 1 | 2019-2020: Подогрев задних сидений (автомобили без сирены) |
| 2 | Система климат-контроля / Вентилятор |
| 3 | Электропривод сиденья водителя |
| 4 | 29017-2018: Прикуриватель / Розетка спереди 2019-2020: Электропривод сиденья со стороны пассажира |
| 5 | 2019: Модуль прицепа 2020: ABS |
| 6 | Электростеклоподъемники спереди |
| 7 | 2017-2019: АБС |
| 8 | Подогрев руля |
| 9 | Модуль управления кузовом 8 |
| 10 | Электростеклоподъемники задние |
| 11 | Люк на крыше |
| 12 | Модуль управления кузовом 6 |
| 13 | Подогрев сидений (автомобили без сирены) |
| 14 | Внешнее зеркало |
| 15 | Модуль управления кузовом 1 |
| 16 | Модуль управления кузовом 7 |
| 17 | Модуль управления кузовом 4 |
| 18 | Модуль управления кузовом 3 |
| 19 | Разъем для передачи данных |
| 20 | Система подушек безопасности |
| 21 | Система климат-контроля |
| 22 | Центральный замок / Задняя дверь |
| 23 | Электронная ключевая система |
| 24 | Функция памяти электропривода сидений |
| 25 | Система подушек безопасности рулевое колесо |
| 26 | Замок зажигания / Замок рулевой колонки |
| 27 | Модуль управления кузовом 2 |
| 28 | USB-разъем |
| 29 | 2019-2020: Прикуриватель / Розетка спереди |
| 30 | Рычаг переключения передач |
| 31 | Задний стеклоочиститель |
| 32 | Модуль управления трансмиссией |
| 33 | Противоугонная система / Звуковой сигнализатор |
| 34 | Помощь при парковке / Предупреждение о слепых зонах сбоку / Информационно-развлекательная система / Разъем USB |
| 35 | 2018-2019: OnStar 2020: SOS |
| 36 | Информационный дисплей / Комбинация приборов / CD-плеер |
| 37 | Информационно-развлекательная система / Радио |
Рекламные объявления
Блок предохранителей в моторном отсеке
Расположение блока предохранителей
Блок предохранителей находится в передней левой части моторного отсека. Отсоедините крышку и снимите ее.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Схема |
|---|---|
| 1 | Стартер |
| 2 | Стартер |
| 3 | Датчик выхлопных газов |
| 4 | Модуль управления двигателем |
| 5 | Функции двигателя |
| 6 | Модуль управления трансмиссией |
| 7 | 2019–2020: Предупреждение о лобовом столкновении / Адаптивный круиз-контроль |
| 8 | Модуль управления двигателем |
| 9 | Система климат-контроля |
| 10 | 2018-2020: Дизельная выхлопная система |
| 11 | Система блокировки задней двери / Трансмиссия |
| 12 | Массаж поясницы в сидении |
| 13 | После кипячения насос |
| 14 | 2018-2020: Дизельная выхлопная система |
| 15 | Датчик выхлопных газов |
| 16 | Впрыск топлива |
| 17 | Впрыск топлива |
| 18 | Дизельная выхлопная система |
| 19 | — |
| 20 | — |
| 21 | 2017: Преобразователь постоянного тока в переменный |
| 22 | АБС |
| 23 | Система омывателя лобового и заднего стекла |
| 24 | 2018-2019: Омыватель фар |
| 25 | 2018: Размораживание зеркал 2019-2020: Отопление дизельным топливом |
| 26 | Модуль управления трансмиссией |
| 27 | 2018-2020: Модуль электропривода задней двери |
| 28 | — |
| 29 | Обогрев заднего стекла |
| 30 | Размораживание зеркал |
| 31 | 2018-2019: Модуль противоугонной сигнализации |
| 32 | Трансформатор постоянного тока / Светодиодный дисплей / Электрический обогреватель / Климат-контроль / Контроллер свечей накаливания |
| 33 | 2017-2019: Противоугонная сигнализация |
| 34 | Рог |
| 35 | 2018-2019: Розетка питания в грузовом отсеке 2020: Модуль управления двигателем |
| 36 | Правый дальний свет (галоген, Eco LED) / Правый ближний свет (светодиод) |
| 37 | Левый дальний свет (галоген, Eco LED) |
| 38 | Светодиодные фары / Автоматическая регулировка угла наклона фар |
| 39 | 2019-2020: Передние противотуманные фары |
| 40 | 2018-2020: Центральный шлюзовой модуль |
| 41 | 2017-2019: Датчик наличия воды в топливе / Водяной насос |
| 42 | Ручная регулировка угла наклона фар |
| 43 | Топливный насос |
| 44 | Камера заднего вида / Внутреннее зеркало заднего вида / Модуль прицепа |
| 45 | Светодиодная фара левая / Автоматическая регулировка угла наклона фар левая |
| 46 | Комбинация приборов |
| 47 | Блокировка рулевой колонки |
| 48 | Задний дворник |
| 49 | 2018-2020: Наружное зеркало заднего вида |
| 50 | Светодиодная фара правая / Автоматическая регулировка угла наклона фар правая |
| 51 | Левый ближний свет (светодиод) |
| 52 | Модуль управления двигателем / Модуль управления трансмиссией |
| 53 | 2019: Дизельная выхлопная система 2020: Стеклоочиститель |
| 54 | Стеклоочиститель |
| 55 | 2018, 2020: Дизельная выхлопная система 2019: Электрическое складывание задних сидений |
| 56 | — |
| 57 | — |
Рекламные объявления
Коробка предохранителей в грузовом отсеке
Расположение блока предохранителей
Блок предохранителей расположен с левой стороны грузового отсека за крышкой.
- Снимите крышку.
- Отсоедините крышку блока предохранителей и снимите ее.
Схема блока предохранителей
Назначение предохранителей в багажнике
| № | Схема |
|---|---|
| 1 | — |
| 2 | 2017: DC/AC инвертор |
| 3 | Модуль прицепа |
| 4 | 2017-2018: Электропривод сиденья пассажира |
| 5 | — |
| 6 | 2018-2018: Модуль предупреждения о расстоянии |
| 7 | — |
| 8 | — |
| 9 | — |
| 10 | 2017-2019: Обслуживание |
| 11 | 2020: Усилитель |
| 12 | Подогрев передних сидений (автомобили с сиреной) |
| 13 | 2018-2020: Подогрев задних сидений (автомобили без сирены) |
| 14 | Зажигание |
| 15 | Вентиляция сидений |
| 16 | Розетка для прицепа |
| 17 | Розетка для прицепа |
| 18 | — |
| 19 | — |
| 20 | — |
| 21 | 2017-2018: Электрическое складывание задних сидений 2020: Электрическое складывание задних сидений |
| 22 | — |
Предохранители аккумулятора
Дополнительные предохранители расположены рядом с аккумуляторной батареей автомобиля под крышкой грузового отсека.
| № | Схема |
|---|---|
| 1 | 2017-2019: Топливный насос 2020: Модуль управления двигателем |
| 2 | 2017-2019: Модуль управления двигателем 2020: Топливный насос |
| 3 | Источник питания |
