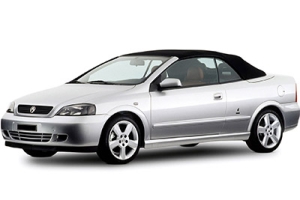

В данной статье мы рассмотрим Holden Astra (TS) четвертого поколения, выпускавшийся с 1998 по 2005 год. Здесь вы найдете схемы блоков предохранителей Holden Astra 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годов, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (схема расположения предохранителей).
Схема предохранителей Holden Astra TS
Расположение блока предохранителей
Предохранители расположены за вещевым отсеком, справа от рулевого колеса.
- Откройте отсек для хранения вещей.
- Нажмите на выступы по бокам крышки отсека, как показано на рисунке.
- Полностью опустите крышку вниз.
- Отсоедините и снимите крышку.
Снятие корпуса отсека для хранения:
Ослабьте винты и снимите корпус отсека для хранения. Нумерация предохранителей указана на задней стороне корпуса отсека для хранения.
Рекламные объявления
Схемы предохранителей
1998, 1999, 2000, 2001, 2002
Назначение предохранителей на панели приборов (1998-2002)
| № | Амперы | Описание |
|---|---|---|
| 1 | — | — |
| 2 | 30А | Вентилятор |
| 3 | 40А | Обогрев заднего стекла |
| 4 | — | — |
| 5 | — | — |
| 6 | 10А | Правая фара ближнего света, регулировка угла наклона фар |
| 7 | 10А | Габаритные и задние фонари (справа), фонарь подсветки номерного знака |
| 8 | 10А | Правый дальний свет |
| 9 | — | |
| 10 | 15А | Рог |
| 11 | 20А | Центральный замок |
| 12 | 15А | Противотуманные фары |
| 13 | 7.5А | Информационный дисплей |
| 14 | 30А | Стеклоочистители |
| 15 | 7.5А | Электрические стеклоподъемники, электрические зеркала |
| 16 | 10А | Задние противотуманные фары |
| 17 | 30А | Электрические окна |
| 18 | 7.5А | Регулировка угла наклона фар |
| 19 | — | — |
| 20 | 30А | Электрические окна |
| 21 | 7.5А | Замок зажигания, радио |
| 22 | 15А | Аварийные мигающие огни, информационный дисплей, контрольные индикаторы |
| 23 | 10А | АБС, усилитель руля |
| 24 | 10А | Левый ближний свет, регулировка угла наклона фар |
| 25 | 10А | Габаритные и задние фонари (слева), фонари подсветки номерного знака |
| 26 | 10А | Левый дальний свет |
| 27 | — | — |
| 28 | 7.5А | Вежливый свет |
| 29 | 10А | Аварийная сигнализация, фонарь, автоматическая трансмиссия |
| 30 | — | — |
| 31 | — | — |
| 32 | 10А | Предупреждение о фарах |
| 33 | — | — |
| 34 | 20А | Информационный дисплей, радио |
| 35 | 10А | Автоматическая коробка передач, охлаждение двигателя, кондиционер. |
| 36 | 20А | Прикуриватель |
| 37 | — | — |
| 38 | 10А | Стоп-сигналы, информационный дисплей АКПП, круиз-контроль |
| 39 | 7.5А | Автоматическая трансмиссия, охлаждение двигателя, кондиционер |
| 40 | 7.5А | Охлаждение двигателя, кондиционирование воздуха. |
| 41 | 10А | Подогрев наружных зеркал |
2003, 2004, 2005
Назначение предохранителей на панели приборов (2003-2005)
| № | Амперы | Описание |
|---|---|---|
| 1 | 40А | Кабриолет, складной верх |
| 2 | 30А | Вентилятор |
| 3 | 40А | Обогрев заднего стекла |
| 4 | — | — |
| 5 | — | — |
| 6 | 10А | Правая фара ближнего света, регулировка угла наклона фар |
| 7 | 10А | Габаритные и задние фонари (справа), фонарь подсветки номерного знака |
| 8 | 10А | Правый дальний свет |
| 9 | — | — |
| 10 | 15А | Рог |
| 11 | 20А | Центральный замок |
| 12 | 15А | Противотуманные фары |
| 13 | 5А | Информационный дисплей |
| 14 | 30А | Стеклоочистители |
| 15 | 5А | Электрические стеклоподъемники, электрические зеркала, внутреннее освещение |
| 16 | 10А | Задние противотуманные фары |
| 17 | 30А | Электрические окна |
| 18 | 5А | 2003: Регулировка угла наклона фар 2004-2005: Фонарь подсветки номерного знака, регулировка угла наклона фар, автоматическая коробка передач |
| 19 | 10А | CD-чейнджер |
| 20 | 30А | Электрические окна |
| 21 | 5А | Замок зажигания, радио |
| 22 | 15А | Аварийные мигающие сигналы, информационный дисплей, бортовой компьютер, контрольные индикаторы |
| 23 | 10А | АБС, усилитель руля |
| 24 | 10А | 2003: Левый ближний свет, регулировка угла наклона фар 2004-2005: Левый ближний свет |
| 25 | 10А | Габаритные и задние фонари (слева), фонарь подсветки номерного знака |
| 26 | 10А | Левый дальний свет |
| 27 | — | — |
| 28 | 5А | Вежливый свет |
| 29 | 10А | 2003: Аварийная сигнализация, освещение салона, автоматическая коробка передач 2004-2005: Аварийная сигнализация, автоматическая коробка передач |
| 30 | — | — |
| 31 | 20А | Стеклоочиститель задней двери |
| 32 | 10А | Дневные ходовые огни |
| 33 | 20А | Клемма 30: постоянный ток для каравана/прицепа |
| 34 | 20А | Информационный дисплей, радио |
| 35 | 10А | Автоматическая коробка передач, охлаждение двигателя, кондиционер. |
| 36 | 15А | Прикуриватель |
| 37 | 20А | Подогрев передних сидений |
| 38 | 10А | Стоп-сигналы, информационный дисплей АКПП, круиз-контроль, электронный кондиционер |
| 39 | 5А | Автоматическая трансмиссия, охлаждение двигателя, кондиционер |
| 40 | 5А | Охлаждение двигателя, кондиционирование воздуха. |
| 41 | 10А | Подогрев наружных зеркал |
| 42 | 5А | Вежливый свет |
| 43 | — | — |
| 44 | — | — |
| 45 | 5А | Подогрев сидений |
| 46 | 15А | Система зажигания |
| 47 | 20А | Стационарный обогреватель |
| 48 | 2А | Кабриолет, складной верх |
| 49 | 2А | Кабриолет, складной верх |
| 50 | — | — |
