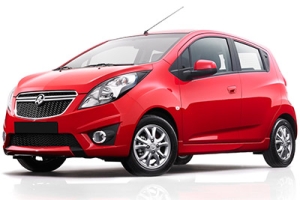

В данной статье мы рассмотрим Holden Barina Spark (MJ) первого поколения, выпускавшийся с 2010 по 2015 год. Здесь вы найдете схемы блоков предохранителей Holden Barina Spark 2011, 2012, 2013, 2014 и 2015 годов, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (схема расположения предохранителей) и реле.
Схема предохранителя Holden Barina Spark (MJ)
Блок предохранителей в пассажирском салоне
Расположение блока предохранителей
Внутренний блок предохранителей расположен на нижней стороне панели приборов со стороны водителя (может иметь крышку или нет).
Схемы предохранителей
Версия 1 (автоматическая коробка передач)
Назначение предохранителей на панели приборов (версия 1)
| № | Функция |
|---|---|
| 1 | — |
| 2 | — |
| 3 | Переключатель отопления, вентиляции и кондиционирования воздуха |
| 4 | — |
| 5 | — |
| 6 | Воздуходувка |
| 7 | Модуль управления кузовом 4 |
| 8 | Модуль управления кузовом 5 |
| 9 | Модуль управления кузовом 7 |
| 10 | Приборная панель |
| 11 | — |
| 12 | Мощность подушки безопасности |
| 13 | — |
| 14 | SWC БКЛТ |
| 15 | |
| 16 | Модуль управления кузовом 1 |
| 17 | Модуль управления кузовом 2 |
| 18 | Модуль управления кузовом 3 |
| 19 | Модуль управления кузовом 6 |
| 20 | Модуль управления кузовом 8 |
| 21 | — |
| 22 | Соединение по каналу передачи данных |
| 23 | Датчик зажигания с дискретной логикой |
| 24 | Наружное зеркало заднего вида |
| 25 | — |
| 26 | — |
| 27 | — |
| 28 | Приборная панель |
| 29 | Воздушная подушка зажигания |
| 30 | — |
| 31 | Переднее окно |
| 32 | Вспомогательная розетка |
| 33 | — |
| 34 | Запустить реле |
| 35 | Реле логического режима |
| 36 | Вспомогательное/сохраняемое вспомогательное силовое реле |
| 37 | — |
| 38 | Радио |
| 39 | Отопление вентиляция и кондиционирование воздуха |
| 40 | — |
| 41 | Запасной предохранитель |
| 42 | Запасной предохранитель |
| 43 | Запасной предохранитель |
| 44 | Запасной предохранитель |
| 45 | Запасной предохранитель |
| 46 | Запасной предохранитель |
Версия 2 (Механическая коробка передач)
Назначение предохранителей на панели приборов (версия 2)
| № | Функция |
|---|---|
| 1 | Задний дворник |
| 2 | Зеркало / наружное зеркало заднего вида |
| 3 | Фара |
| 4 | Электрическое наружное зеркало заднего вида |
| 5 | Дверной замок |
| 6 | Передний стеклоочиститель |
| 7 | Запасной предохранитель |
| 8 | Фонари заднего хода |
| 9 | Сигналы поворота |
| 10 | Задний демистер |
| 11 | 2014-2015: Задние фонари |
| 12 | Панель приборов |
| 13 | Воздуходувка |
| 14 | Воздушная подушка |
| 15 | Противоугонная защита / разъем для передачи данных |
| 16 | — |
| 17 | 2011-2013: Задние электрические стеклоподъемники |
| 18 | Радио / дистанционный бесключевой доступ / дистанционный доступ |
| 19 | Модуль управления двигателем (ECM) / противоугонная система |
| 20 | 2011-2013: Передние электрические стеклоподъемники 2014-2015: Подогреваемый коврик |
| 21 | Розетка/прикуриватель |
| 22 | Стоп-сигналы |
| 23 | Стартер |
| 24 | Радио / часы / дистанционный бесключевой доступ |
| 25 | 2011-2013: Панель приборов / лампы в салоне 2014-2015: Подушка безопасности |
| 26 | 2014-2015: Внутренние светильники |
Рекламные объявления
Блок предохранителей в моторном отсеке
Расположение блока предохранителей
Схемы предохранителей
Версия 1 (автоматическая коробка передач)
Назначение предохранителей в моторном отсеке (версия 1)
| № | Функция |
|---|---|
| 1 | Стеклоомыватель |
| 2 | Реле омывателя заднего стекла |
| 3 | Реле стеклоомывателя переднего стекла |
| 4 | Реле звукового сигнала |
| 5 | Реле высокой скорости вентилятора |
| 6 | Реле низкого уровня вентилятора |
| 7 | АБС1 |
| 8 | Рог |
| 9 | — |
| 10 | — |
| 11 | Запасной предохранитель |
| 12 | Вентилятор высокий |
| 13 | Передние противотуманные фары |
| 14 | Фара дальнего света левая |
| 15 | Фара дальнего света правая |
| 16 | Низкий уровень вентилятора |
| 17 | АБС2 |
| 18 | ТКМ |
| 19 | Запасной предохранитель |
| 20 | Реле передних противотуманных фар |
| 21 | Реле дальнего света фар |
| 22 | Реле топливного насоса |
| 23 | реле ТКМ |
| 24 | Запасной предохранитель |
| 25 | АБС3 |
| 26 | ЭМИС2 |
| 27 | Канистра |
| 28 | Топливный насос |
| 29 | Передний стеклоочиститель |
| 30 | Реле управления передним стеклоочистителем |
| 31 | Запасной предохранитель |
| 32 | Стартер |
| 33 | Зажигание |
| 34 | ЭМИС1 |
| 35 | — |
| 36 | — |
| 37 | Реле скорости переднего стеклоочистителя |
| 38 | — |
| 39 | Реле стартера |
| 40 | Реле двигателя |
| 41 | Реле запуска/запуска |
| 42 | Внутренний электрический центр |
| 43 | — |
| 44 | Реле кондиционера |
| 45 | Кондиционер |
| 46 | ЕСМ/ТСМ1 |
| 47 | ЕСМ/ТСМ2 |
| 48 | Низковакуумный выключатель |
| 49 | АОС |
| 50 | Обогреватель зеркал |
| 51 | Задний антизапотеватель |
| 52 | Съемник предохранителей |
| 53 | Катушка реле TCM |
| 54 | Измерение напряжения |
| 55 | Задний дворник |
| 56 | Реле заднего стеклоочистителя |
| 57 | Реле обогрева заднего стекла |
Вспомогательный блок предохранителей
| № | Функция |
|---|---|
| 1 | реле EVP |
| 2 | — |
| 3 | — |
| 4 | — |
| 5 | двигатель ЭВП |
| 6 | — |
| 7 | — |
| 8 | — |
Версия 2 (Механическая коробка передач)
Назначение предохранителей в моторном отсеке (версия 2)
| № | Функция |
|---|---|
| 1 | Топливный насос |
| 2 | Парковое реле |
| 3 | Реле низкого уровня вентилятора |
| 4 | Вентилятор высокий |
| 5 | Кондиционер |
| 6 | Реле высокой скорости вентилятора |
| 7 | Реле кондиционера |
| 8 | АБС2 |
| 9 | Парк ЛХ |
| 10 | Парк РХ |
| 11 | Передний фара |
| 12 | Низкий уровень вентилятора |
| 13 | АБС1 |
| 14 | Реле передних противотуманных фар |
| 15 | Реле топливного насоса |
| 16 | Запасной предохранитель |
| 17 | Реле дальнего света фар |
| 18 | Фара высокая |
| 19 | Фара ближнего света левая |
| 20 | Фара ближнего света, правая |
| 21 | Запасной предохранитель |
| 22 | Запасной предохранитель |
| 23 | зажигание2/стартер |
| 24 | Зажигание 1 /аксессуар |
| 25 | Аварийные огни |
| 26 | Рог |
| 27 | Реле ближнего света фар |
| 28 | Реле звукового сигнала |
| 29 | Главное реле двигателя |
| 30 | Зажигание |
| 31 | ЭМИС1 |
| 32 | ЭМИС2 |
| 33 | Аккумуляторная батарея панели приборов |
| 34 | — |
| 35 | 2014-2015: Переднее окно |
| 36 | 2014-2015: Реле стеклоподъемника переднего окна |
| 37 | Блок управления двигателем |
| 38 | 2014-2015: реле испарителя |
