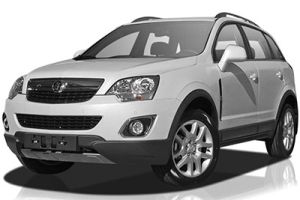

Компактный кроссовер SUV Holden Captiva 5 (CG-II, рестайлинг) выпускался с 2011 по 2016 год. В этой статье вы найдете схемы блоков предохранителей Holden Captiva 5 2011, 2012, 2013, 2014, 2015 и 2016 годов , получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (схема расположения предохранителей) и реле.
Схема предохранителей Holden Captiva 5 (2011-2016)
Расположение блока предохранителей
Предохранители расположены в напольной консоли со стороны водителя. Чтобы открыть крышку предохранителей, потяните защелку назад, чтобы отсоединить крышку.
Схема блока предохранителей
Назначение предохранителей в напольной консоли
| № | Амперы | Описание |
|---|---|---|
| 1 | 30А | DRVR PWR СИДЕНЬЕ |
| 2 | 10А | СКЛАДНОЕ ЗЕРКАЛО S/ROOF |
| 3 | 20А | FSCM / ВЕНТИЛЯЦИОННЫЙ СОЛН |
| 4 | 15А | ДВЕРНОЙ ЗАМОК |
| 5 | 20А | ДР/ЛКК |
| 6 | 20А | ТРЛР |
| 7 | 20А | АПО ДЖЕК (КОНСОЛЬ) |
| 8 | 20А | HTD SEAT PWR / ЗАДНИЙ КОНДИЦИОНЕР |
| 9 | 15А | BCM (Франция/Татарстан) |
| 10 | 30А | PASS PWR WNDW |
| 11 | РЕЛЕ ACC/RAP | |
| 12 | 20А | 2011-2013: S/ROOF BATT |
| 13 | 20А | СИГАРА |
| 14 | 15А | БКМ (СТОП) |
| 15 | 15А | BCM (CTSY) |
| 16 | 20А | ДРВ ПВР ВНДВ |
| 17 | РЕЛЕ СИГАРЫ / APO JACK | |
| 18 | 20А | 2014-2016: S/ROOF BATT |
| 19 | 20А | APO JACK ЗАДНИЙ ГРУЗОВОЙ |
| 20 | 15А | РАБОТА/ЗАПУСК |
| 21 | ЗАПАСНОЙ | |
| 22 | 30А | АМП |
| 23 | 15А | BCM (TRN SIG) |
| 24 | 15А | ДРЛ |
| 25 | РЕЛЕ ЗАПУСКА | |
| 26 | 20А | FRT WSR |
| 27 | 10А | Л/ВОРОТА |
| 28 | РЕЛЕ РАБОТЫ/ЗАПУСКА | |
| 29 | 20А | НАГРЕВАТЕЛЬНЫЙ МАТ SW |
| 30 | 10А | ФСКМ |
| 31 | 15А | AWD/ВЕНТИЛЯЦИЯ |
| 32 | 15А | 2015-2016: RR СИДЕНЬЕ С ПОДОГРЕВОМ |
| 33 | 10А | ЗАПУСК2 |
| 34 | 5А | ISRVM/RCM |
| 35 | 15А | RR-ТУМАН |
| 36 | 15А | BCM (диммер) |
| 37 | 15А | ЛОГИСТИЧЕСКИЙ РЕЖИМ |
| 38 | 40А | HVAC-BLWR |
| 39 | 10А | КЛСТР |
| 40 | 10А | СДМ (IGN 1) |
| 41 | 5А | СИЛОВОЙ ДИОД |
| 42 | 10А | 2011-2014: XBCM 2015-2016: BCM (VBATT) |
| 43 | 30А | TRLR BATT |
| 44 | 15А | RVS / HVAC / DLC |
| 45 | 2А | ПИТАНИЕ / МОДИРОВАНИЕ |
| 46 | 10А | ССПС |
| 47 | 10А | XBCM |
| 48 | 20А | BCM (INT LIGHT) / TRLR FOG |
| 49 | 10А | МПК |
| 50 | 30А | 2015-2016: DC DC ПРЕОБРАЗОВАТЕЛЬ |
| 51 | 10А | СДМ (БАТАРЕЯ) |
| 52 | ЗАПАСНОЙ | |
| 53 | 2А | ОСРВМ |
| 54 | 10А | АУДИО/ЗАХВАТ КЛЮЧА |
| 55 | ЗАПАСНОЙ | |
| 56 | 2А | STR/WHL ЮЗ |
Рекламные объявления
Расположение блока предохранителей
Этот блок предохранителей расположен в задней части моторного отсека рядом с бачком охлаждающей жидкости, он содержит предохранители цепи, главные предохранители и реле. Чтобы снять крышку, нажмите на защелку на боковой стороне блока предохранителей по направлению к двигателю и отпустите два фиксатора на противоположной стороне.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Амперы | Описание |
|---|---|---|
| 1 | 80А | ШИМ-ВЕНТИЛЯТОР |
| 2 | 2011-2013: РЕЛЕ FAN1 | |
| 3 | 15А | 2011-2014: КАТУШКА ЗАЖИГАНИЯ A 2015-2016: КАТУШКА A — МАСЛЯНЫЙ НАСОС |
| 4 | 15А | КАТУШКА ЗАЖИГАНИЯ B |
| 5 | 40А | 2011-2013: ФАН1 |
| 6 | 2011-2013: РЕЛЕ FAN2 | |
| 7 | 15А | ЕСМ |
| 8 | 40А | 2011-2013: ФАН3 |
| 9 | 30А | ECM PWR TRN |
| 10 | РЕЛЕ PWR/TRN | |
| 11 | 15А | АНГ СНССР |
| 12 | 20А | СТРТР |
| 13 | 2011-2013: РЕЛЕ FAN3 2014-2016: РЕЛЕ ВСПОМОГАТЕЛЬНОГО НАСОСА |
|
| 14 | 15А | ТКМ |
| 15 | 15А | 2015-2016: ВСПОМОГАТЕЛЬНЫЙ НАСОС |
| 16 | РЕЛЕ СТРТ | |
| 17 | РЕЛЕ ТОПЛИВНОГО/ВАКУУМНОГО НАСОСА | |
| 18 | 20А | АБС |
| 19 | 60А | БАТТ3 |
| 20 | ЗАПАСНОЙ | |
| 21 | 40А | ЭПБ |
| 22 | 20А | СТОП-ЛАМПА |
| 23 | 25А | FRT WPR |
| 24 | 10А | Кондиционер |
| 25 | 10А | БКМ |
| 26 | 20А | ТОПЛИВО/ВАКУУМ |
| 27 | РЕЛЕ СТОП-ЛАМПЫ | |
| 28 | 60А | БАТТ2 |
| 29 | 10А | Ближний свет, правый |
| 30 | WPR УПРАВЛЯЮЩЕЕ РЕЛЕ | |
| 31 | 10А | ПАРК LP ПРАВ. |
| 32 | 10А | ПАРК LP LH |
| 33 | ЗАПАСНОЙ | |
| 34 | 50А | АБС |
| 35 | 60А | БАТТ1 |
| 36 | 10А | LO BEAM ЛЕВЫЙ |
| 37 | WPR SPD РЕЛЕ | |
| 38 | 20А | HDLP-ШАЙБА |
| 39 | 10А | ЛАМПА TRLR PRK |
| 40 | 20А | ЗАДНИЙ ДВОРНИК |
| 41 | РЕЛЕ ЗАДНЕГО ОБОГРЕВАТЕЛЯ | |
| 42 | 15А | HTD-МОЙКА / MIR |
| 43 | 30А | ЗАДНИЙ ОБЕЗПОТОЙ |
| 44 | РЕЛЕ ЛУЧА LO | |
| 45 | РЕЛЕ ДАЛЬНЕГО СВЕТА | |
| 46 | 15А | ФРТФОГ |
| 47 | HDLP WSHR РЕЛЕ | |
| 48 | 10А | PRK LP ПРАВАЯ/ПОДЪЕМНАЯ ВОРОТА |
| 49 | 15А | РОГ |
| 50 | 10А | ДАЛЬНИЙ СВЕТ ЛЕВЫЙ |
| 51 | 10А | ДАЛЬНИЙ СВЕТ ПРАВЫЙ |
| 52 | ПЕРЕДНЕЕ ПРОТИВОТУМАННОЕ РЕЛЕ |
Блок предохранителей и реле дополнительного дизельного двигателя
| № | Амперы | Распределение |
|---|---|---|
| 1 | Реле ПТК 3 | |
| 2 | 40А | ПТК 3 |
| 3 | 40А | ПТК 2 |
| 4 | 40А | ПТК 1 |
| 5 | 30А | Ф/Ф ХТР |
| 6 | 60А | ГПКУ |
| 7 | Реле ПТК 2 | |
| 8 | Реле ПТК 1 | |
| 9 | Реле F/F HTR | |
| 10 | В+ |
