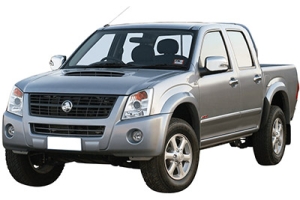

В данной статье мы рассмотрим Holden Rodeo третьего поколения (RA), выпускавшийся с 2003 по 2008 год. Здесь вы найдете схемы блоков предохранителей Holden Rodeo 2003, 2004, 2005, 2006, 2007 и 2008 годов, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (схема расположения предохранителей) и реле.
Схема предохранителей Holden Rodeo 2003-2008
Блок предохранителей в пассажирском салоне
Расположение блока предохранителей
Предохранители расположены за крышкой на водительской стороне панели приборов.
Чтобы открыть крышку предохранителей на панели приборов, откройте дверь со стороны водителя, потяните верхнюю часть крышки наружу, затем поверните ее вниз.
Схема блока предохранителей
2003, 2004, 2005, 2006
Назначение предохранителей на панели приборов (2003-2006)
| № | Амперы | Функция |
|---|---|---|
| 1 | — | — |
| 2 | 10А | АБС |
| 3 | — | — |
| 4 | 15А | Резервное копирование |
| 5 | 15А | метр |
| 6 | 10А | Повернуть |
| 7 | 15А | Электрический IG |
| 8 | 15А | Двигатель |
| 9 | 20А | Передний стеклоочиститель/омыватель |
| 10 | 15А | Егр |
| 11 | 10А | Аудио |
| 12 | 15А/20А | Гнездо для прикуривателя/аккумулятора |
| 13 | 15А | Аудио (+Б) |
| 14 | 20А | Дверной замок |
| 15 | 10А | Счетчик (+B) |
| 16 | 10А | Купольный свет |
| 17 | 10А | Анти-вор |
| 18 | 15А | Останавливаться |
| 19 | 15А | Acc Socket (по данным 2003 г.) |
| 20 | 10А | Стартер |
| 21 | 10А | СРС |
| СБФ10 | 20А | RR Def (медленный предохранитель) |
| СБФ11 | 30А | Электрический стеклоподъемник (медленный предохранитель) |
| Б-7 | Реле обогрева заднего стекла | |
| Б-8 | Реле стеклоподъемника | |
| Б-40 | Реле разъема Acc (по данным 2003 г.) |
2007, 2008
Назначение предохранителей на панели приборов (2007-2008)
| № | Амперы | Функция |
|---|---|---|
| 1 | — | — |
| 2 | 10А | HFV6: Счетчик |
| 3 | — | — |
| 4 | 10А/15А | Бензин L4: Катушка зажигания IG HFV6: Двигатель Дизель: TCM |
| 5 | 15А | Подсветка |
| 6 | 10А | Включите свет |
| 7 | 10А | Электрический IG |
| 8 | 10А | Бензин L4, Дизель: Двигатель HFV6: ЭБУ |
| 9 | 10А | АБС / 4WD |
| 10 | 20А | Передний стеклоочиститель |
| 11 | 10А | Аудио |
| 12 | 20А | Гнездо для прикуривателя и аккумулятора |
| 13 | 15А | Аудио (+Б) |
| 14 | 20А | Дверной замок |
| 15 | 10А | Счетчик (+B) |
| 16 | 10А | Освещение в комнате |
| 17 | — | — |
| 18 | 15А | Стоп-сигнал |
| 19 | — | — |
| 20 | 10А | Стартер |
| 21 | 10А | СРС |
| СБФ10 | 20А | RR Def (медленный предохранитель) |
| СБФ11 | 30А | Электрический стеклоподъемник (медленный предохранитель) |
| Б-7 | Реле обогрева заднего стекла | |
| Б-8 | Реле стеклоподъемника | |
| Б-40 | — |
Рекламные объявления
Блок предохранителей в моторном отсеке
Расположение блока предохранителей
Этот блок предохранителей расположен на пассажирской стороне моторного отсека рядом с аккумулятором.
Чтобы снять крышку, нажмите на защелку на боковой стороне блока предохранителей по направлению к двигателю и отпустите два фиксатора на противоположной стороне.
Схема блока предохранителей
2003, 2004, 2005, 2006
Назначение предохранителей в моторном отсеке (2003-2006)
| № | Амперы | Функция |
|---|---|---|
| 1 | 10А/15А/20А | ЕСМ |
| 2 | 10А/15А | 6VE1: ECM HFV6: предварительный нагрев O2 4JH1-TC: RR Fog |
| 3 | 10А/15А | C24SE: Передний противотуманный фонарь 6VE1, HFV6: ECM (B) 4JH1-TC: Передний противотуманный фонарь |
| 4 | 10А/15А | C24NE, C24SE: ACG (S) 6VE1: Frt Fog HFV6: TCM/PIM (B) 4JH1-TC: ACG (S) (по данным 2003 г.) |
| 5 | 10А | Освещение (по данным 2003 г.) C24SE: Освещение (по данным 2006 г.) HFV6, 4JH1-TC: Освещение и хвост (справа) (по данным 2006 г.) |
| 6 | 10А | Задний фонарь (по данным 2003 г.) C24SE: Освещение (по данным 2006 г.) HFV6, 4JH1-TC: Освещение и задний фонарь (левый) (по данным 2006 г.) |
| 7 | 10А | H/Light (правый) |
| 8 | 10А | H/Свет (левый) |
| 9 | 10А/20А | C24NE, C24SE: Топливный насос HFV6, 4JH1-TC: Прицеп (согласно 2006 г.) 6VE1: Датчик O2 (согласно 2003 г.) |
| 10 | 10А/20А | C24NE, C24SE: Датчик O2 6VE1: Топливный насос HFV6: Пост подогрева O2 4JH1-TC: ACG (S) |
| 11 | 15А | HFV6: Катушка-RH |
| 12 | 15А | HFV6: Катушка-LH |
| 13 | 10А | Кондиционер |
| 14 | 10А | 4WD |
| 15 | 10А | Рог |
| 16 | 10А/15А | Опасность |
| 17 | 80А/100А | Главный предохранитель |
| 18 | 20А | HFV6: Передний противотуманный фонарь 4JH1-TC: Конд., Вентилятор |
| 19 | 50А/60А | HFV6: Рад, Вентилятор 4JH1-TC: Свечение |
| 20 | 20А/30А | C24NE, C24SE, 6VE1: Конд., Вентилятор HFV6: Топливный насос 4JH1-TC: ЭБУ |
| 21 | 40А | ИГ 1 |
| 22 | 40А | 6VE1, 4JH1-TC: ABS-1 (по данным 2003 г.) HFV6, 4JH1-TC: IG 1 (по данным 2006 г.) |
| 23 | 30А/40А | 6VE1, 4JH1-TC: АБС-2 |
| 24 | 30А | Воздуходувка |
| 25 | 50А | ИГ 2 |
| Реле: | ||
| Х-1 | Задний фонарь | |
| Х-2 | Топливный насос (по данным 2003 г.) 4JH1-TC (по данным 2006 г.): Frt Fog |
|
| Х-3 | Рог | |
| Х-4 | Диммер | |
| Х-5 | 6VE1: Противотуманные фары (по данным 2003 г.) 4JH1-TC: Свечение |
|
| Х-6 | C24NE, 6VE1: Стартер (согласно 2003 г.) C24SE: Стартер 4JH1-TC: Стартер отрезной |
|
| Х-7 | Cond, Fan (по данным 2003 г.) C24SE, 4JH1-TC (по данным 2006 г.): H/Light |
|
| Х-8 | 4JH1-TC: Стартер (по данным 2006 г.) | |
| Х-9 | 6VE1: Аварийная сигнализация (справа) (согласно 2003 г.) C24SE: Противотуманные фары FRT (согласно 2006 г.) 4JH1-TC: Вентилятор кондиционера (согласно 2006 г.) |
|
| Х-10 | 6VE1: Аварийная сигнализация (слева) (согласно 2003 г.) C24SE: Вентилятор кондиционера (согласно 2006 г.) HFV6: Противотуманные фары FRT (согласно 2006 г.) |
|
| Х-11 | Нагреватель | |
| Х-12 | Фары (по данным 2003 г.) HFV6: ECM Main (по данным 2006 г.) |
|
| Х-13 | 6VE1: ECM Main (согласно 2003 г.) C24SE: Starter cut (согласно 2006 г.) HFV6: Starter (согласно 2006 г.) 4JH1-TC: ECM Main (согласно 2006 г.) |
|
| Х-14 | Компрессор кондиционера | |
| Х-15 | Термо (по данным 2003 г.) C24SE, 4JH1-TC: Термо (по данным 2006 г.) HFV6: H/light (по данным 2006 г.) |
2007, 2008
Назначение предохранителей в моторном отсеке (2007-2008)
| № | Амперы | Функция |
|---|---|---|
| 1 | 10А/15А | Бензин L4: ECM HFV6: ECM Дизель: ACG (S) |
| 2 | 10А/15А | HFV6: Датчик O2 до дизельного двигателя: TCM |
| 3 | 10А/20А | Бензин L4: Прицеп HFV6: ECM (B) Дизель: Топливный насос |
| 4 | 10А | Бензин L4: ACG (S) HFV6: TCM/PIM (B) Дизель: Двигатель |
| 5 | 10А | H/светло-высокий (справа) |
| 6 | 10А | H/light-high (левый) |
| 7 | 10А | H/light-low (справа) |
| 8 | 10А | H/light-low (слева) |
| 9 | 20А | Бензин L4: Топливный насос HFV6, Дизель: Прицеп |
| 10 | 10А/20А | Бензин L4: Датчик O2 Дизель: Вентилятор кондиционера |
| 11 | 10А | Задний фонарь (правый) |
| 12 | 10А | Подсветка и задний фонарь (левый) |
| 13 | 10А | Кондиционер |
| 14 | 10А | 4WD |
| 15 | 10А | Рог |
| 16 | 10А | Опасность |
| 17 | 15А | HFV6: стойка датчика O2 |
| 18 | 15А | HFV6: катушка зажигания (правая) |
| 19 | 15А | HFV6: катушка зажигания (левая) |
| 20 | 100А/120А | Бензин L4, Дизель: Главный предохранитель |
| 21 | 20А/40А | HFV6: Передний противотуманный фонарь Дизель: ABS-1 |
| 22 | 20А/60А | HFV6: Рад. вентилятор Дизель: ABS-2 |
| 23 | 20А/40А | Бензин L4: Вентилятор кондиционера HFV6: Топливный насос Дизель: ECM |
| 24 | 40А | ИГ-1 |
| 25 | 30А | HFV6, Дизель: Воздуходувка |
| 26 | 20А/40А | Бензин L4: Передние противотуманные фары HFV6: ABS-1 Дизель: Передние противотуманные фары |
| 27 | 20А/30А/60А | Бензин L4: Вентилятор HFV6: ABS-2 Дизель: Накал |
| 28 | 50А/60А | ИГ-2 |
| Реле: | ||
| Х-1 | Бензин L4: Задний фонарь HFV6, Дизель: Противотуманные фары |
|
| Х-2 | Бензин L4: Топливный насос HFV6, Дизель: Задний фонарь |
|
| Х-3 | Рог | |
| Х-4 | Регулятор яркости света | |
| Х-5 | Дизель: Сияние | |
| Х-6 | Бензин L4: Стартер HFV6, Дизель: Фара |
|
| Х-7 | Бензин L4: Фара Дизель: Стартерный выключатель |
|
| Х-8 | Дизель: Стартер | |
| Х-9 | Бензин L4: Передний противотуманный фонарь Дизель: Вентилятор кондиционера |
|
| Х-10 | Бензин L4: Вентилятор кондиционера Дизель: Трансмиссия |
|
| Х-11 | Нагреватель | |
| Х-12 | HFV6, Дизель: главный блок управления двигателем | |
| Х-13 | Бензин L4: Стартерный выключатель HFV6, Дизель: Топливный насос |
|
| Х-14 | Компрессор кондиционера | |
| Х-15 | Бензин L4, Дизель: Кондиционер с терморегулятором HFV6: Стартер |
