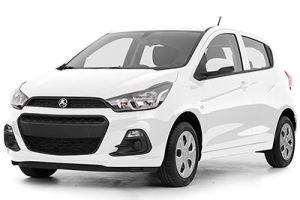

В данной статье мы рассмотрим Holden Spark (MP) второго поколения, выпускавшийся с 2016 по 2020 год. Здесь вы найдете схемы блоков предохранителей Holden Spark 2016, 2017, 2018, 2019 и 2020 годов, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (схема расположения предохранителей) и реле.
Схема предохранителя Holden Spark (MP)
Блок предохранителей в пассажирском салоне
Расположение блока предохранителей
Внутренний блок предохранителей расположен на нижней стороне панели приборов со стороны водителя.
Потяните дверцу панели предохранителей вниз, чтобы отсоединить ее.
Схема блока предохранителей
Назначение предохранителей на панели приборов
| № | Схема |
|---|---|
| 1 | Онстар |
| 2 | Модуль ОВКВ |
| 3 | Приборная панель |
| 4 | Модуль управления бесступенчатой трансмиссией (CVT) |
| 5 | Радио |
| 6 | Модуль управления кузовным оборудованием 1 (CVT stop & start) |
| 7 | 2019-2020: Система контроля слепых зон сбоку / Система помощи при парковке сзади |
| 8 | Соединение по каналу передачи данных |
| 9 | Электрический замок рулевой колонки |
| 10 | Модуль обнаружения и диагностики |
| 11 | DC-DC преобразователь |
| 12 | 2019-2020: Модуль системы виртуальных ключей |
| 13 | Электронная система взимания платы за проезд |
| 14 | Линейный силовой модуль (NON KOR) |
| 15 | Пассивный вход и пассивный старт |
| 16 | Дискретный логический переключатель зажигания (не CVT stop & start) |
| 17 | Предотвращение лобового столкновения |
| 18 | Приборная панель |
| 19 | Отраженный светодиодный дисплей оповещения |
| 20 | Переключатель регулировки фар |
| 21 | Передний электрический стеклоподъемник |
| 22 | Задний электрический стеклоподъемник |
| 23 | — |
| 24 | Модуль автоматизированной механической коробки передач |
| 25 | Вспомогательная розетка |
| 26 | Люк на крыше |
| 27 | 2018-2020: Модуль центральных ворот |
| 28 | Модуль управления кузовом 8 |
| 29 | Модуль управления кузовом 7 |
| 30 | Модуль управления кузовом 6 |
| 31 | Модуль управления кузовом 5 |
| 32 | Модуль управления кузовом 4 |
| 33 | Модуль управления кузовом 3 |
| 34 | Модуль управления кузовным оборудованием 2 (без вариатора, стоп-старт) |
| 35 | Модуль управления кузовным оборудованием 1 (без вариатора, стоп-старт) |
| 36 | Дискретный логический выключатель зажигания (CVT stop & start) |
| 37 | Подсветка кнопок на рулевом колесе |
| 38 | Линейный силовой модуль (только KOR) |
| 39 | Логистика / DC-DC преобразователь |
| 40 | Водительский экспресс-стеклоподъемник |
| 41 | Двигатель вентилятора |
| 42 | Переднее сиденье с подогревом |
| 43 | Модуль ОВКВ |
| 44 | Подогрев руля |
| 45 | Модуль управления кузовным оборудованием 2 (CVT stop & start) |
| Реле | |
| 1 | Логистический |
| 2 | АСС/РАП |
| 3 | ИРАП |
| 4 | БЕГАТЬ |
Рекламные объявления
Блок предохранителей в моторном отсеке
Расположение блока предохранителей
Чтобы отсоединить крышку, поднимите ее вверх и снимите.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Схема |
|---|---|
| 1 | Защелка задней двери |
| 2 | 2018-2020: Датчик выходной скорости трансмиссии |
| 3 | Задний антизапотеватель |
| 4 | Обогреватель наружного зеркала заднего вида |
| 5 | Люк на крыше |
| 6 | Модуль управления вариатором |
| 7 | Датчик массового расхода воздуха |
| 8 | 2016-2017: Насос автономного отопителя |
| 9 | клапан АБС |
| 10 | Регулируемый контроль напряжения |
| 11 | Камера заднего вида |
| 12 | 2020: Модуль центрального шлюза |
| 13 | — |
| 14 | ЕСМ/ТКМ |
| 15 | FICM / Стартер |
| 16 | Двигатель топливного насоса |
| 17 | ЕСМ 1 |
| 18 | ЕСМ 2 |
| 19 | Инжектор, зажигание |
| 20 | Система кондиционирования |
| 21 | Интеллектуальный датчик батареи |
| 22 | Электрический замок рулевой колонки |
| 23 | Низкая скорость вентилятора охлаждения |
| 24 | 2019-2020: Виртуальный ключ, система пропуска, датчик |
| 25 | Переключатель наружного зеркала заднего вида |
| 26 | ECM / Модуль автоматизированной механической коробки передач |
| 27 | Соленоид вентиляции канистры |
| 28 | 2016-2017: Выключатель педали тормоза |
| 29 | Вспомогательное обнаружение присутствия пассажира |
| 30 | Электродвигатель регулировки фар |
| 31 | Рог |
| 32 | Передняя противотуманная фара |
| 33 | Дальний свет слева |
| 34 | Дальний свет правый |
| 35 | 2019-2020: Ионизатор качества воздуха |
| 36 | Мотор заднего стеклоочистителя |
| 37 | Левый поворотный фонарь |
| 38 | Двигатель насоса омывателя |
| 39 | Фонарь поворота правый |
| 40 | — |
| 41 | 2019-2020: Виртуальный ключ, система пропуска, датчик |
| 42 | Стартер 2 |
| 43 | Внутрипанельный шинный электрический центр |
| 44 | Автоматизированная механическая коробка передач / DC-DC преобразователь |
| 45 | Стартер 1 |
| 46 | Насос антиблокировочной тормозной системы |
| 47 | Вентилятор охлаждения HI |
| 48 | Электродвигатель переднего стеклоочистителя |
| 49 | Встроенный в панель шинный электрический центр аксессуар / питание RAP |
| Реле | |
| 1 | Задний демистер |
| 2 | ТКМ |
| 3 | Двигатель топливного насоса |
| 4 | СТРТР СОЛ2 |
| 5 | Муфта кондиционера |
| 6 | 2016-2018: Насос автономного отопителя |
| 7 | Фан ло |
| 8 | РАБОТАЕТ/CRNK |
| 9 | ПВР/ТРН |
| 10 | СТРТР СОЛ1 |
| 11 | Фан привет |
| 12 | Передняя противотуманная фара |
