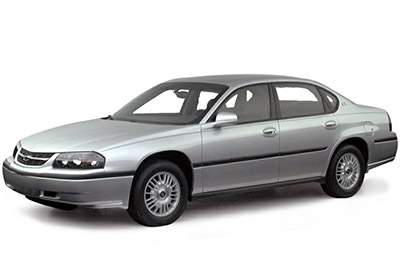

В данной статье мы рассмотрим Chevrolet Impala восьмого поколения, выпускавшуюся с 2000 по 2005 год. Здесь вы найдете схемы блоков предохранителей Chevrolet Impala 2000, 2001, 2002, 2003, 2004 и 2005 годов , получите информацию о расположении панелей предохранителей. внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Блок предохранителей №1 панели приборов (со стороны водителя)
Расположение блока предохранителей
Он расположен на водительской стороне панели приборов, за крышкой.
Схема блока предохранителей
Назначение предохранителей и реле в блоке предохранителей №1 приборной панели.
| название | Описание |
|---|---|
| PCM / BCM / CLSTR | Модуль управления трансмиссией, модуль управления кузовным оборудованием, комбинация (зажигание 0) |
| WSW | Стеклоочистители, Омыватель лобового стекла |
| PCM (CRANK) | Модуль управления трансмиссией (кривошипно) |
| CIG / AUX | Приспосабливаемое устройство (аксессуар) |
| BCM | Модуль управления кузовом (дополнительное оборудование) |
| SRS | Дополнительная удерживающая система |
| АБС / ПКМ | Антиблокировочная тормозная система, модуль управления трансмиссией, выключатель тормоза, реле кривошипа, соленоид вентиляции адсорбера (работа, кривошип) |
| СТОП | Тормозные лампы, блок управления кузовным оборудованием (работа, кривошип) |
| ПОВОРОТНЫЙ СИГНАЛ | Указатели поворота |
| МОРСКОЕ ПУТЕШЕСТВИЕ | Рулевая колонка круиз-контроля |
| КРУИЗ-КОНДИЦИОНЕР | Двигатели и модуль температурной двери HVAC, модуль круиз-контроля |
| ВЕНТИЛЯТОР КОНДИЦИОНЕРА | Вентилятор HVAC |
| STR COL | Освещение рулевого колеса |
| DR LK | Блок управления кузовом, органы управления дверным замком |
| PWR MIR | Зеркала с электроприводом |
| CLSTR / BCM | Комбинация, блок управления кузовом, разъем канала передачи данных (аккумулятор) |
| LH HTD ST / BCM | Сиденье водителя с подогревом, блок управления кузовом, нагрузки, контролируемые аккумулятором |
| Реле | |
| ЗАДЕРЖИВАЕМЫЕ ДОПОЛНИТЕЛЬНОЕ РЕЛЕ PWR | Реле питания вспомогательных устройств |
| РЕЛЕ ФАРЫ | Реле фар |
| ОСТАВЛЯЕМЫЕ АКСЕССУАРЫ PWR BRKR | Электрический стеклоподъемник, выключатель люка в крыше |
Блок предохранителей №2 приборной панели (со стороны пассажира)
Расположение блока предохранителей
Он расположен на панели приборов со стороны пассажира, за крышкой.
Схема блока предохранителей
Назначение предохранителей и реле в блоке предохранителей №2 приборной панели.
| название | Описание |
|---|---|
| RH HTD ST | Пассажирское сиденье с подогревом |
| PWR DROP | Приспособленное устройство |
| Б / У LP | Лампы заднего хода |
| DIC / RKE | Информационный центр для водителей, дистанционный вход без ключа, HVAC |
| TRK / ROOF BRP | Лампы багажника, лампы потолка |
| HVAC BLO | Реле вентилятора HVAC |
| I / P BRP | Лампы в пространстве для ног на приборной панели, Лампы для перчаточного ящика |
| HTD MIR | Зеркала с подогревом |
| BRK SW | Выключатель тормоза |
| ПО ЗТВ | Переключатель опасности |
| FRT PRK LP | Передние габаритные огни |
| AUX PWR | Дополнительная розетка (аккумулятор) |
| C / LTR | Зажигалка |
| РАДИО | Радио, Радиоусилитель |
| ЗАДНИЙ ПАРК LP | Задние стояночные огни, приборное освещение |
| Автоматические выключатели | |
| СИСТЕМЫ СИДЕНЬЯ BRKR | Автоматический выключатель сиденья с электроприводом |
| ЗАДНИЙ DEFOG BRKR | Задний противотуманный фонарь |
| Реле | |
| ПАРК LP РЕЛЕ | Реле габаритных огней |
| РЕЛЕ НД РЕЗЕРВ. | Реле фонаря заднего хода |
| РЕЛЕ ЗАЩИТЫ ОТ ОТКЛЮЧЕНИЯ АККУМУЛЯТОРА | Реле защиты от разрядки аккумулятора |
| ЗАДНЕЕ РЕЛЕ ОБОГРЕВА | Реле обогрева заднего стекла, реле обогрева зеркал |
Блоки предохранителей в моторном отсеке
Расположение блока предохранителей
В моторном отсеке со стороны пассажира расположены два блока предохранителей.
Схема блока предохранителей (№1)
Назначение предохранителей и реле в блоке предохранителей №1 в моторном отсеке.
| название | Описание |
|---|---|
| РОГ | Реле звукового сигнала |
| FOG RLY | Реле противотуманных фар |
| F / PMP RLY | Реле топливного насоса |
| DRL / ВЫХОД LTS | Фары нижнего (переднего левого) и верхнего (переднего левого) света |
| EXT LTS | Фары ближнего света (передний правый) и передний правый (передний правый) |
| PCM | PCM аккумулятор |
| RLY (CMPR) | Реле компрессора и генератора HVAC |
| Макси предохранители | |
| СЛЕВА I / P | Левый автобусный электрический центр (аккумулятор) |
| RT I / P # 1 | Электроцентр с правой шиной (аккумулятор) |
| РТ И / П №2 | Электроцентр с правой шиной (аккумулятор) |
| Реле | |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| РЕЛЕ ДХО | Дневные ходовые огни |
| ВОЗДУШНОЕ РЕЛЕ | Реле реакции индукции воздуха |
| ШАТУНКА | Реле стартера (кривошипа) |
| РОГА | Рог |
| FOG LTS | Противотуманные фары |
Схема блока предохранителей (№2)
Назначение предохранителей и реле в моторном отсеке №2.
| название | Описание |
|---|---|
| КОНТРОЛЬ ВЕНТИЛЯТОРА №2 и №3 | Реле управления вентилятором охлаждения №2 и №3 |
| ВЕНТИЛЯТОР №1 | Реле управления вентилятором охлаждения №1 |
| ВОЗДУШНЫЙ НАСОС | Реле воздушного индукционного реактивного насоса (аккумулятор) |
| ТОПЛИВО INJ | Топливные форсунки |
| TRANS SOL | Соленоиды трансмиссии |
| РАСХОД КОНДИЦИОНЕРА (КАТУШКА) | Реле управления HVAC |
| ENG УСТРОЙСТВА | Соленоид продувки адсорбера, датчик массового расхода воздуха (MAF), реле воздушного насоса и управление клапаном |
| DFI MDL | Модуль прямого зажигания огня |
| OXY SEN | Датчики кислорода (до и после преобразователя) |
| Макси предохранители | |
| IGN SW | Замок зажигания |
| ПУСТО | Пустой |
| U / HOOD # 2 | Реле зажигания, воздушный насос |
| ОХЛАЖДАЮЩИЕ ВЕНТИЛЯТОРЫ | Вентиляторы охлаждения (аккумулятор) |
| Реле | |
| ВЕНТИЛЯТОР № 3 | Дополнительный вентилятор охлаждения (со стороны пассажира) |
| ВЕНТИЛЯТОР № 2 | Реле управления вентилятором охлаждения |
| ВЕНТИЛЯТОР №1 | Основной вентилятор охлаждения (со стороны водителя) |
| РЕЛЕ ЗАЖИГАНИЯ | Реле зажигания |
| A / C CMPR | Компрессор HVAC |
