В данной статье мы рассматриваем Chevrolet Impala девятого поколения, выпускавшуюся с 2006 по 2016 год. Здесь вы найдете схемы блоков предохранителей Chevrolet Impala 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годов , получите информацию о местонахождении. панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Блок предохранителей в салоне
Расположение блока предохранителей
Он расположен в пространстве для ног переднего пассажира, за крышкой.

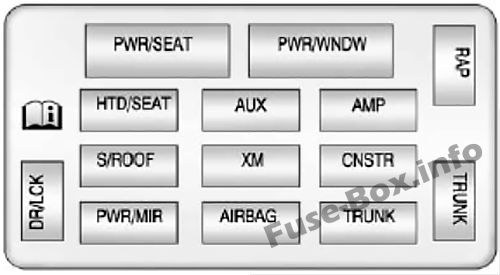

Схема блока предохранителей
Назначение предохранителей и реле в салоне автомобиля
| название | использование |
|---|---|
| ВОЗДУШНАЯ ПОДУШКА | Подушки безопасности |
| AMP | Усилитель звука |
| AUX | Вспомогательные розетки |
| CNSTR | Канистра |
| DR / LCK | Дверные замки |
| HTD / СИДЕНЬЕ | Сиденья с подогревом |
| PWR / MIR | Зеркала с электроприводом |
| PWR / СИДЕНЬЕ | Сиденья с электроприводом |
| PWR / WNDW | Стеклоподъемник |
| РЭП | Сохраненная мощность аксессуаров |
| S / КРЫША | Люк |
| СТВОЛ | Ствол |
| СТВОЛ | Реле багажника |
| XM | XM Радио |
Блок предохранителей в моторном отсеке

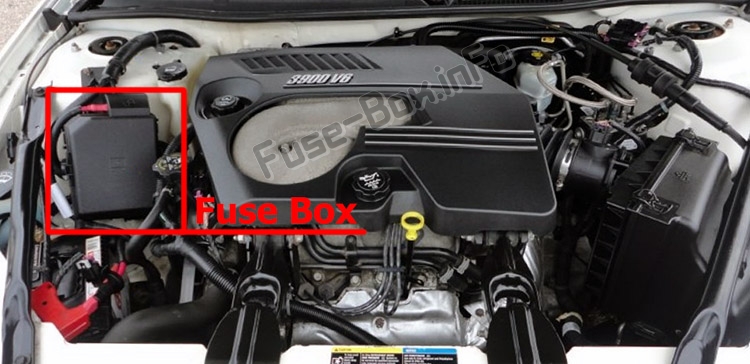

Расположение блока предохранителей
Он находится в моторном отсеке (справа).
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| название | использование |
|---|---|
| A / C CMPRSR | Компрессор кондиционера |
| ABS MTR 1 | Антиблокировочная тормозная система (ABS) Двигатель 1 |
| ABS MTR 2 | Двигатель АБС 2 |
| ВОЗДУШНЫЙ НАСОС | Воздушный насос |
| AIR SOL | Соленоид реактора впрыска воздуха |
| ПОДУШКА БЕЗОПАСНОСТИ / ДИСПЛЕЙ | Подушка безопасности, Дисплей |
| AUX PWR | Вспомогательная мощность |
| BATT 1 | Батарея 1 |
| BATT 2 | Аккумулятор 2 |
| BATT 3 | Аккумулятор 3 |
| BATT 4 | Аккумулятор 4 |
| BCM | Модуль управления кузовным оборудованием (BCM) |
| CHMSL / BCK-UP | Центральный высокий стоп-сигнал, фонарь заднего хода |
| ДИСПЛЕЙ | Дисплей |
| ДХО 1 | Дневные ходовые огни 1 |
| ДХО 2 | Дневные ходовые огни 2 |
| ECM IGN | Модуль управления двигателем (ЕСМ), зажигание |
| ECM / TCM | ECM, модуль управления коробкой передач (TCM) |
| ВЫБРОСЫ 1 | Выбросы 1 |
| ВЫБРОСЫ 2 | Выбросы 2 |
| ETC / ECM | Электронное управление дроссельной заслонкой, ECM |
| ВЕНТИЛЯТОР 1 | Вентилятор охлаждения 1 |
| ВЕНТИЛЯТОР 2 | Вентилятор охлаждения 2 |
| ПРОТИВОТУМАННЫЕ ФАРЫ | Противотуманные фары (при наличии) |
| FSCM | Модуль управления топливной системой |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| HDLP MDL | Модуль фары |
| РОГ | Рог |
| HTD MIR | Зеркало с подогревом |
| INJ 1 | Инжектор 1 |
| INJ 2 | Инжектор 2 |
| ИНТ. ФОНАРИ | Внутренние лампы |
| INT LTS / PNL DIM | Лампы освещения салона, Диммер приборной панели |
| LT HI BEAM | Фара дальнего света со стороны водителя |
| LT LO BEAM | Фара ближнего света со стороны водителя |
| LT PARK | Стояночный фонарь со стороны водителя |
| LT SPOT | Левая точка |
| LT T / SIG | Лампа указателя поворота со стороны водителя |
| ONSTAR | OnStar |
| PWR DROP / CRANK | Падение мощности, кривошип |
| РАДИО | Аудио система |
| RT HI BEAM | Фара дальнего света со стороны пассажира |
| RT LO BEAM | Фара ближнего света со стороны пассажира |
| РТ ПАРК | Габаритный фонарь со стороны пассажира |
| RT SPOT | Правое место |
| RT T / SIG | Фонарь указателя поворота на стороне пассажира |
| РВК СЕН | Датчик контроля регулируемого напряжения |
| STRG WHL | Руль |
| STRTR | Стартер |
| ВАК НАСОС | Вакуумный насос |
| ТРАНС | Передача инфекции |
| WPR | щетка стеклоочистителя |
| WSW | Стеклоочиститель |
| Реле | |
| A / C CMPRSR | Компрессор кондиционера |
| ВЕНТИЛЯТОР 1 | Вентилятор охлаждения 1 |
| ВЕНТИЛЯТОР 2 | Вентилятор охлаждения 2 |
| ВЕНТИЛЯТОР 3 | Вентилятор охлаждения 3 |
| ТОПЛИВО / НАСОС (ВАКУУМНЫЙ НАСОС) |
Топливный насос / вакуумный насос |
| PWR / TRN | Трансмиссия |
| ЗАДНИЙ ОБОГОВОР | Задний обогреватель |
| STRTR | Стартер |
