Chevrolet SS выпускался с 2013 по 2018 год. В этой статье вы найдете схемы блоков предохранителей Chevrolet SS 2013, 2014, 2015, 2016, 2017 и 2018 годов , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (схемы расположения предохранителей) и реле.
Блок предохранителей на приборной панели

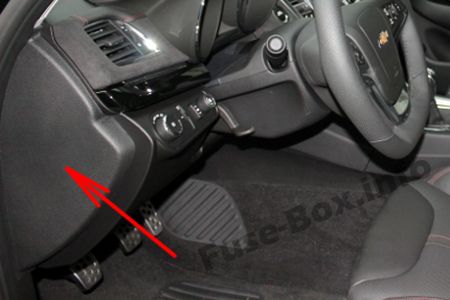

Расположение блока предохранителей
Он расположен сбоку на панели приборов, за крышкой.
Схема блока предохранителей
Назначение предохранителей и реле на панели приборов
| № | использование |
|---|---|
| F1 | Модуль управления кузовом 1 |
| F2 | Разъем диагностического канала |
| F3 | Соленоид отключения LPG |
| F4 | Модуль управления кузовом 2 |
| F5 | Замок зажигания |
| F6 | Электрический замок рулевого управления |
| CB7 | Не используется |
| F8 | Не используется |
| F9 | Не используется |
| F10 | Не используется |
| F11 | Шунт 1 |
| F12 | Подушка безопасности / автоматическое определение присутствия пассажиров |
| F13 | Приборный щиток |
| F14 | Модуль управления HVAC |
| F15 | Датчик дождя |
| F16 | Модуль управления кузовным оборудованием 3 |
| F17 | Соленоид отключения LPG |
| F18 | Не используется |
| F19 | SWC Подсветка |
| F20 | Не используется |
| F21 | Не используется |
| F22 | Шунт 2 |
| F23 | Модуль управления кузовным оборудованием 4 |
| F24 | Модуль управления кузовом 5 |
| F25 | Блок управления кузовом 6 |
| CB26 | Не используется |
| F27 | Модуль управления кузовным оборудованием 8 |
| F28 | Вентилятор вентилятор |
| F29 | Аксессуары |
| F30 | Модуль управления кузовом 7 |
| Реле | |
| R1 | Логистика |
| R2 | Соленоид отключения LPG 1 |
| R3 | Соленоид отключения газа 2 |
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

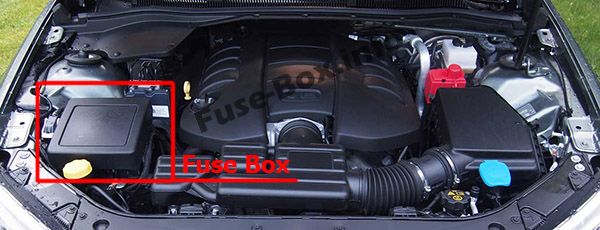

Он находится в моторном отсеке с правой стороны автомобиля.

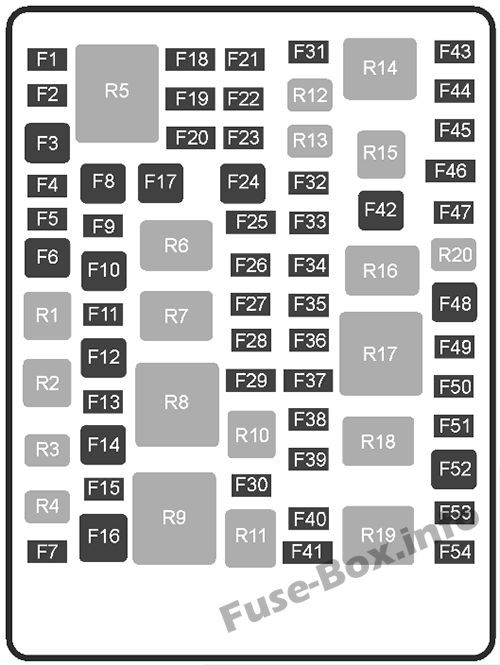

Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | использование |
|---|---|
| F1 | Зеркала с подогревом |
| F2 | Не используется |
| F3 | Задний обогреватель |
| F4 | Не используется |
| F5 | Прожектор правый |
| F6 | Сиденье водителя с электроприводом |
| F7 | Насос омывателя |
| F8 | Пассажирское сиденье с электроприводом |
| F9 | EMER / VEH / FT / LP |
| F10 | Не используется |
| F11 | Фары дальнего света |
| F12 | Омыватель фар |
| F13 | Прожектор слева |
| F14 | Насос АБС |
| F15 | Клапаны ABS |
| F16 | Не используется |
| F17 | Не используется |
| F18 | Передние сиденья с подогревом |
| F19 | Не используется |
| F20 | Не используется |
| F21 | Переключатель стеклоподъемника переднего пассажира |
| F22 | Задний стеклоочиститель |
| F23 | Люк |
| F24 | Передние дворники |
| F25 | Автоматическое обнаружение присутствия / зажигание комбинации приборов |
| F26 | LRBEC Зажигание |
| F27 | Не используется |
| F28 | Зажигание / инжекторы Even-V8 |
| F29 | Модуль управления двигателем-V8, зажигание Odd-V6 / EMIS |
| F30 | Не используется |
| F31 | Не используется |
| F32 | 2014-2015: Противотуманные фары |
| F33 | Зажигание-IP / КУЗОВ |
| F34 | Модуль управления топливной системой |
| F35 | Не используется |
| F36 | ESCL |
| F37 | EMIS 2 / зажигание Even-V6 |
| F38 | Модуль управления двигателем-V6, форсунки / зажигание Odd-V8 |
| F39 | Насос INCLR |
| F40 | Не используется |
| F41 | Модуль управления коробкой передач / Рулевое управление с электроусилителем |
| F42 | Пусковой двигатель |
| F43 | Не используется |
| F44 | Левая HID фара |
| F45 | Правая HID фара |
| F46 | Левая и правая фара дальнего света |
| F47 | Рог |
| F48 | Вентилятор охлаждения двигателя |
| F49 | Автоматическая регулировка угла наклона фар |
| F50 | Зажигание модуля управления коробкой передач |
| F51 | Модуль управления двигателем Зажигание |
| F52 | Тормозной вакуумный насос |
| F53 | Муфта компрессора кондиционера |
| F54 | Модуль управления испарителем |
| Реле | |
| R1 | Фары дальнего света |
| R2 | Омыватель фар |
| R3 | Насос омывателя заднего стекла |
| R4 | Передний насос омывателя |
| R5 | Задний обогреватель |
| R6 | Передний стеклоочиститель |
| R7 | Скорость дворника |
| R8 | Модуль управления двигателем |
| R9 | Не используется |
| R10 | Насос INCLR |
| R11 | Не используется |
| R12 | Задний дворник |
| R13 | Противотуманные фары |
| R14 | Фары ближнего света |
| R15 | Фары дальнего света |
| R16 | Стартер |
| R17 | Беги / проворачивай |
| R18 | Тормозной вакуумный насос |
| R19 | Управление кондиционированием воздуха |
| R20 | Рог |
| * Реле R3, R4, R12, R13 и R20 устанавливаются на печатной плате. |
Блок предохранителей в заднем отсеке
Расположение блока предохранителей

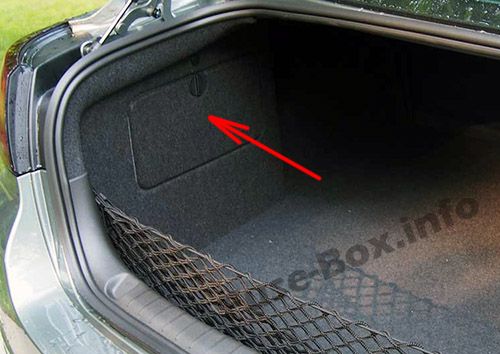

Он находится в левой части багажника за крышкой, над аккумулятором.

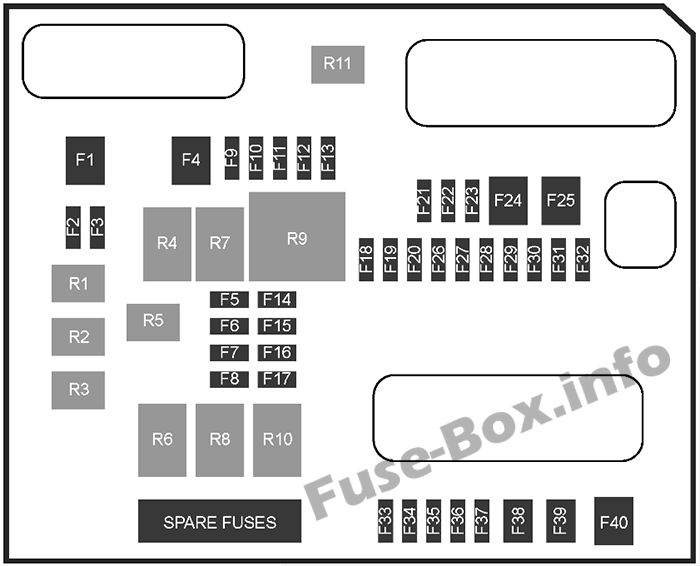

Схема блока предохранителей
Назначение предохранителей и реле в багажном отделении
| № | использование |
|---|---|
| F1 | Переднее / левое заднее стекло водителя |
| F2 | EMER / VEH / ACCY |
| F3 | Выпуск багажника |
| F4 | Пассивный вход Пассивный старт-BATT 2 |
| F5 | Радио |
| F6 | Не используется |
| F7 | Не используется |
| F8 | Модуль управления топливной системой |
| F9 | MRTD |
| F10 | Мигающие лампы Decklid / Модуль EDI |
| F11 | Вспомогательная батарея |
| F12 | Не используется |
| F13 | Не используется |
| F14 | Развлечения на задних сиденьях |
| F15 | Автоматическая регулировка угла наклона фар |
| F16 | Не используется |
| F17 | Не используется |
| F18 | OnStar |
| F19 | Зеркальный / оконный модуль |
| F20 | Соленоид вентиляции канистры |
| F21 | Пассивный вход Пассивный старт-BATT 1 |
| F22 | Модуль сиденья с памятью |
| F23 | Усилитель звука |
| F24 | Стекло переднего пассажира / заднее правое стекло |
| F25 | Электрический стояночный тормоз |
| F26 | Модуль задней двери |
| F27 | Зажигание камеры |
| F28 | Зажигание переднего вентиляционного сиденья |
| F29 | Зажигание модуля прицепа |
| F30 | Расширенная система помощи при парковке / Предупреждение о боковой слепой зоне |
| F31 | Модуль управления двигателем |
| F32 | Вспомогательные манометры |
| F33 | Сохраненная мощность аксессуаров |
| F34 | Измерение напряжения батареи |
| F35 | Двигатель задней двери |
| F36 | Розетка для дополнительных устройств на задней панели |
| F37 | Розетка для внутренних аксессуаров |
| F38 | Зажигалка |
| F39 | Не используется |
| F40 | Модуль прицепа |
| Реле | |
| R1 | Выпуск багажника |
| R2 | Аксессуар |
| R3 | Не используется |
| R4 | Бегать |
| R5 | Не используется |
| R6 | Сохраненная мощность аксессуаров |
| R7 | Логистика |
| R8 | Не используется |
| R9 | Не используется |
| R10 | 2013-2014: Не используется 2015-2018: Выпускной клапан |
| R11 | 2013-2014: Детские замки. 2015-2018: Не используется. |
| * Реле R1, R2, R3 и R5 устанавливаются на печатной плате. |
