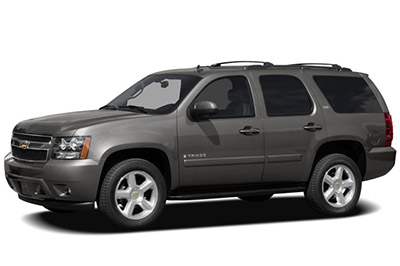

В данной статье мы рассматриваем Chevrolet Tahoe (GMT900) третьего поколения, выпускавшиеся с 2007 по 2014 годы. Здесь вы найдете схемы блоков предохранителей Chevrolet Tahoe 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 , получите информацию о расположении панелей предохранителей внутри автомобиля, а также о назначении каждого предохранителя (расположение предохранителей) и реле.
Блок предохранителей на приборной панели
Расположение блока предохранителей
Он расположен на водительской стороне панели приборов, за крышкой.
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | использование |
|---|---|
| 1 | Задние сиденья |
| 2 | Розетка для дополнительных устройств на задней панели |
| 3 | Подсветка рулевого колеса |
| 4 | Модуль двери водителя |
| 5 | Купольные фары, указатель поворота на стороне водителя |
| 6 | Указатель поворота со стороны водителя, стоп-сигнал |
| 7 | Задняя подсветка панели приборов |
| 8 | Указатель поворота со стороны пассажира, стоп-сигнал |
| 9 | 2007: Модуль управления кузовом 2008: Модуль двери пассажира, универсальная домашняя система дистанционного управления 2009-2010: Модуль двери пассажира, разблокировка водителя 2011-2014: Замок двери пассажира2 (функция разблокировки) |
| 10 | Блокировка двери с электроприводом 2 (функция разблокировки) |
| 11 | Блокировка двери с электроприводом 2 (функция блокировки) |
| 12 | Стоп-сигналы, стоп-сигнал, установленный по центру |
| 13 | Задний климат-контроль |
| 14 | 2008-2014: Power Mirror |
| 15 | 2007: Модуль двери пассажира, универсальная домашняя система дистанционного управления 2008-2014: Модуль управления кузовным оборудованием (BCM) |
| 16 | Дополнительные электрические розетки |
| 17 | Внутренние лампы |
| 18 | Блокировка двери с электроприводом 1 (функция разблокировки) |
| 19 | 2008-2014: Развлечения для пассажиров задних сидений |
| 20 | Ультразвуковой задний парктроник, дверь багажного отделения с электроприводом |
| 21 год | Блокировка двери с электроприводом 1 (функция блокировки) |
| 22 | 2008-2014: Центр информации для водителей (DIC) |
| 23 | Задний стеклоочиститель |
| 24 | 2007: не используется 2008-2014: охлаждаемые сиденья |
| 25 | Модуль сиденья водителя, система удаленного доступа без ключа |
| 26 | Блокировка отключения питания драйвера (функция разблокировки) |
| Автоматический выключатель | |
| LT DR | Автоматический выключатель стеклоподъемника со стороны водителя |
| Разъем жгута | |
| LT DR | Подключение ремня безопасности двери водителя |
| ТЕЛО | Разъем жгута |
| ТЕЛО | Разъем жгута |
Блок предохранителей в центральной приборной панели
Он расположен под приборной панелью слева от рулевой колонки.
| Разъем жгута | использование |
|---|---|
| ТЕЛО 2 | Разъем ремня безопасности 2 |
| ТЕЛО 1 | Разъем ремня безопасности 1 |
| КОРПУС 3 | Разъем ремня безопасности 3 |
| ЗАГОЛОВОК 3 | Разъем жгута проводов обшивки потолка 3 |
| ЗАГОЛОВОК 2 | Разъем жгута проводов обшивки потолка 2 |
| ЗАГОЛОВОК 1 | Разъем жгута проводов обшивки потолка 1 |
| ТОРМОЗНАЯ МУФТА | Разъем жгута тормозной муфты |
| SEO / UPFITTER | Дополнительное оборудование Разъем жгута проводов Upfitter |
| Автоматический выключатель | |
| CB1 | Автоматический выключатель стеклоподъемника со стороны пассажира |
| CB2 | Автоматический выключатель сиденья пассажира |
| CB3 | Автоматический выключатель сиденья водителя |
| CB4 | Заднее раздвижное окно |
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

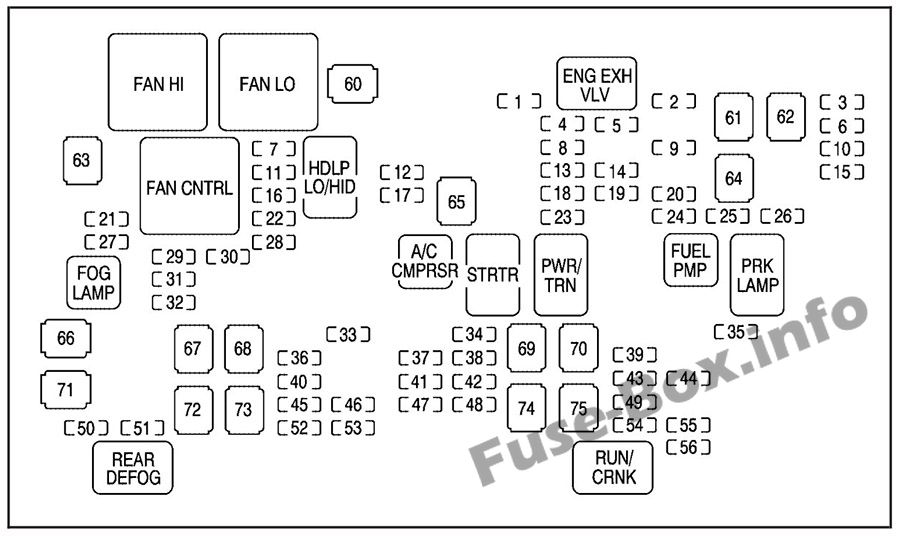

Схема блока предохранителей (2007 г.)
Назначение предохранителей и реле в моторном отсеке (2007 г.)
| № / Имя | использование |
|---|---|
| 1 | Не используется |
| 2 | Электронная система стабилизации подвески, система автоматического регулирования уровня выхлопа |
| 3 | Левая лампа стоп-сигнала / поворота прицепа |
| 4 | Органы управления двигателем |
| 5 | Модуль управления двигателем, управление дроссельной заслонкой |
| 6 | Правый стоп-сигнал / указатель поворота прицепа |
| 7 | Передняя шайба |
| 8 | Датчики кислорода |
| 9 | Антиблокировочная тормозная система 2 |
| 10 | Лампы заднего хода для прицепов |
| 11 | Фара ближнего света со стороны водителя |
| 12 | Модуль управления двигателем (аккумулятор) |
| 13 | Топливные форсунки, катушки зажигания (правая сторона) |
| 14 | Модуль управления коробкой передач (аккумулятор) |
| 15 | Автомобильные фонари заднего хода |
| 16 | Фара ближнего света со стороны пассажира |
| 17 | Компрессор кондиционера |
| 18 | Датчики кислорода |
| 19 | Органы управления коробкой передач (зажигание) |
| 20 | Топливный насос |
| 21 год | Не используется |
| 22 | Задняя шайба |
| 23 | Топливные форсунки, катушки зажигания (левая сторона) |
| 24 | Лампы для трейлерных парков |
| 25 | Парковочные фары со стороны водителя |
| 26 | Парковые фонари со стороны пассажира |
| 27 | Противотуманные фары |
| 28 | Рог |
| 29 | Фара дальнего света со стороны пассажира |
| 30 | Дневные ходовые огни |
| 31 год | Фара дальнего света со стороны водителя |
| 32 | Не используется |
| 33 | Люк, аварийный световой сигнал на крыше |
| 34 | Система зажигания ключа, система защиты от кражи |
| 35 год | Стеклоочиститель |
| 36 | Использование SEO B2 Upfitter (аккумулятор) |
| 37 | Электрические регулируемые педали |
| 38 | Климат-контроль (аккумулятор) |
| 39 | Система подушек безопасности (зажигание) |
| 40 | Усилитель звука |
| 41 год | Аудио система |
| 42 | Полноприводный автомобиль |
| 43 год | Разное (зажигание), камера заднего вида, круиз-контроль |
| 44 | Отпуск откидной двери |
| 45 | OnStar®, развлекательный дисплей для пассажиров задних сидений |
| 46 | Комбинация приборной панели |
| 47 | Не используется |
| 48 | Не используется |
| 49 | Дополнительный климат-контроль (зажигание), зеркало компаса и температуры |
| 50 | Задний обогреватель |
| 51 | Система подушек безопасности (аккумулятор) |
| 52 | Использование SEO B1 Upfitter (аккумулятор) |
| 53 | Прикуриватель, дополнительная розетка |
| 54 | Реле компрессора автоматического регулирования уровня, использование SEO Upfitter |
| 55 | Климат-контроль (зажигание) |
| 56 | Модуль управления двигателем, вторичный топливный насос (зажигание) |
| Предохранитель J-Case | |
| 60 | Вентилятор охлаждения 1 |
| 61 | Компрессор с автоматическим контролем уровня |
| 62 | Антиблокировочная тормозная система для тяжелых условий эксплуатации |
| 63 | Вентилятор охлаждения 2 |
| 64 | Антиблокировочная тормозная система 1 |
| 65 | Стартер |
| 66 | Шпилька 2 (тормоза прицепа) |
| 67 | Левый автобусный электрический центр 1 |
| 68 | Электрические подножки |
| 69 | Система омывателя лобового стекла с подогревом |
| 70 | Система полного привода |
| 71 | Шпилька 1 (питание от аккумулятора разъема прицепа |
| 72 | Центр электрооборудования промежуточных автобусов 1 |
| 73 | Вентилятор климат-контроля |
| 74 | Модуль задней двери с электроприводом |
| 75 | Левый автобусный электроцентр 2 |
| Реле | |
| FAN HI | Охлаждающий вентилятор, высокая скорость |
| FAN LO | Охлаждающий вентилятор на низкой скорости |
| ENG EXH КЛАПАН | Не используется |
| FAN CNTRL | Управление вентилятором охлаждения |
| HDLP LO / HID | Фара ближнего света |
| ПРОТИВОТУМАННАЯ ФАРА | Компрессор кондиционера |
| STRTR | Стартер |
| PWR / TRN | Трансмиссия |
| ТОПЛИВО PMP | Топливный насос |
| PRK ЛАМПА | Стояночные огни |
| ЗАДНИЙ ОБОГОВОР | Задний обогреватель |
| ЗАПУСК / РУЧКА | Коммутируемая мощность |

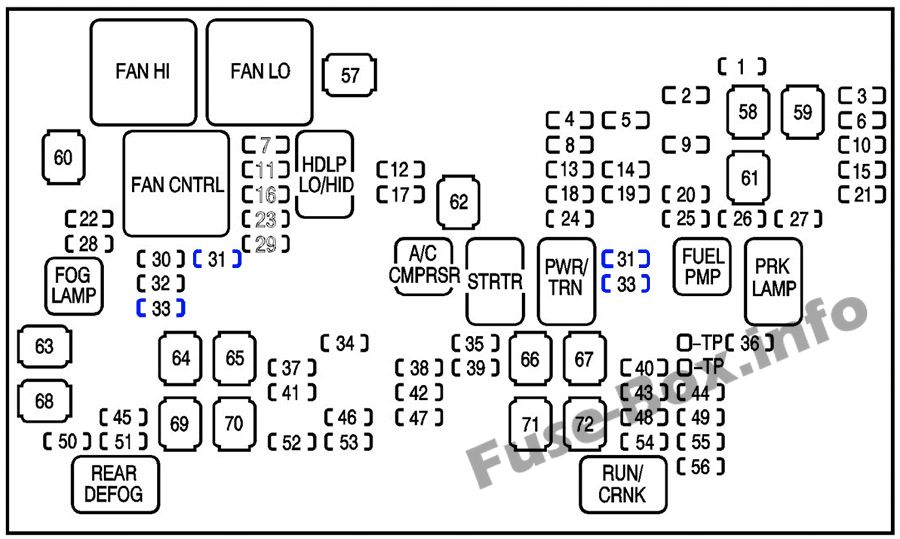

Схема блока предохранителей (2008-2014)
Назначение предохранителей и реле в моторном отсеке (2008-2014)
| № / Имя | использование |
|---|---|
| 1 | Правый стоп-сигнал / указатель поворота прицепа |
| 2 | Электронная система стабилизации подвески, система автоматического регулирования уровня выхлопа |
| 3 | Левая лампа стоп-сигнала / поворота прицепа |
| 4 | Органы управления двигателем |
| 5 | Модуль управления двигателем, управление дроссельной заслонкой |
| 6 | Контроллер тормозов прицепа / правый стоп-сигнал прицепа / указатель поворота |
| 7 | Передняя шайба |
| 8 | Датчики кислорода |
| 9 | Антиблокировочная тормозная система 2 |
| 10 | Лампы заднего хода для прицепов |
| 11 | Фара ближнего света со стороны водителя |
| 12 | Модуль управления двигателем (аккумулятор) |
| 13 | Топливные форсунки, катушки зажигания (правая сторона) |
| 14 | Модуль управления коробкой передач (аккумулятор) |
| 15 | Автомобильные фонари заднего хода |
| 16 | Фара ближнего света со стороны пассажира |
| 17 | Компрессор кондиционера |
| 18 | Датчики кислорода |
| 19 | Органы управления коробкой передач (зажигание) |
| 20 | Топливный насос |
| 21 год | Модуль управления топливной системой |
| 22 | Омыватель фар |
| 23 | Омыватель заднего лобового стекла |
| 24 | Топливные форсунки, катушки зажигания (левая сторона) |
| 25 | Лампы для трейлерных парков |
| 26 | Парковочные фары со стороны водителя |
| 27 | Парковые фонари со стороны пассажира |
| 28 | Противотуманные фары |
| 29 | Рог |
| 30 | Фара дальнего света со стороны пассажира |
| 31 год | Дневные ходовые огни (ДХО) (при наличии) |
| 32 | Фара дальнего света со стороны водителя |
| 33 | Дневные ходовые огни 2 (при наличии) |
| 34 | Люк |
| 35 год | Система зажигания ключа, система защиты от кражи |
| 36 | Стеклоочиститель |
| 37 | Использование SEO B2 Upfitter (аккумулятор) |
| 38 | Электрические регулируемые педали |
| 39 | Климат-контроль (аккумулятор) |
| 40 | Система подушек безопасности (зажигание) |
| 41 год | Усилитель звука |
| 42 | Аудио система |
| 43 год | Разное (зажигание), круиз-контроль |
| 44 | Отпуск откидной двери |
| 45 | Система подушек безопасности (аккумулятор) |
| 46 | Комбинация приборной панели |
| 47 | 2008: Коробка отбора мощности 2009-2014: Не используется |
| 48 | 2008: Дополнительный климат-контроль (зажигание), зеркало компаса-температуры 2009-2014: Дополнительный климат-контроль (зажигание) |
| 49 | Центральный высокий стоп-сигнал (CHMSL) |
| 50 | Задний обогреватель |
| 51 | Зеркала с подогревом |
| 52 | Использование SEO B1 Upfitter (аккумулятор) |
| 53 | Прикуриватель, дополнительная розетка |
| 54 | 2008: Реле компрессора автоматического контроля уровня, SEO Upfitter Usage 2009-2014: Реле компрессора автоматического контроля уровня |
| 55 | Климат-контроль (зажигание) |
| 56 | Модуль управления двигателем, вторичный топливный насос (зажигание) |
| Предохранитель J-Case | |
| 57 | 2009-2014: Вентилятор охлаждения 1 |
| 58 | 2009-2014: Компрессор с автоматическим контролем уровня |
| 59 | 2009-2014: Антиблокировочная система для тяжелых условий эксплуатации |
| 60 | 2008: охлаждающий вентилятор 1 2009-2014: охлаждающий вентилятор 2 |
| 61 | Антиблокировочная тормозная система 1 |
| 62 | Стартер |
| 63 | Шпилька 2 (тормоза прицепа) |
| 64 | Левый автобусный электрический центр 1 |
| 65 | Электрические подножки |
| 66 | Система омывателя лобового стекла с подогревом |
| 67 | 2008: Система полного привода 2009-2014: Раздаточная тележка |
| 68 | Шпилька 1 (питание от аккумулятора разъема прицепа) |
| 69 | Центр электрооборудования промежуточных автобусов 1 |
| 70 | Вентилятор климат-контроля |
| 71 | Модуль задней двери с электроприводом |
| 72 | Левый автобусный электроцентр 2 |
| Реле | |
| FAN HI | Охлаждающий вентилятор, высокая скорость |
| FAN LO | Охлаждающий вентилятор на низкой скорости |
| ENG EXH КЛАПАН | Не используется |
| FAN CNTRL | Управление вентилятором охлаждения |
| HDLP LO / HID | Фара ближнего света |
| ПРОТИВОТУМАННАЯ ФАРА | Компрессор кондиционера |
| STRTR | Стартер |
| PWR / TRN | Трансмиссия |
| ТОПЛИВО PMP | Топливный насос |
| PRK ЛАМПА | Стояночные огни |
| ЗАДНИЙ ОБОГОВОР | Задний обогреватель |
| ЗАПУСК / РУЧКА | Коммутируемая мощность |

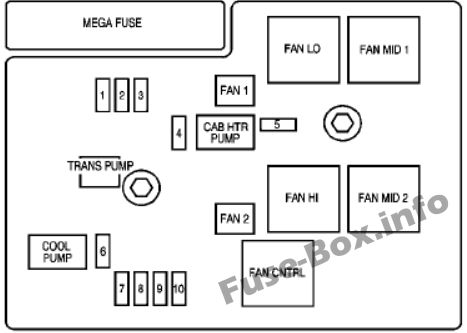

Блок предохранителей в дополнительном моторном отсеке (гибрид)
Блок находится в моторном отсеке в передней части автомобиля.
Блок предохранителей в дополнительном моторном отсеке (гибрид)
| № / Имя | использование |
|---|---|
| 1 | ACPO |
| 2 | BECM FAN |
| 3 | ACCM |
| 4 | КАБИНА HTR PMP |
| 5 | ПУСТО |
| 6 | ОХЛАЖДАЮЩИЙ НАСОС |
| 7 | EPS |
| 8 | Модуль управления приводным двигателем / генератором 1 |
| 9 | Модуль управления приводным двигателем / генератором 2 |
| 10 | BECM |
| Предохранители J-Case | |
| ВЕНТИЛЯТОР 1 | Вентилятор охлаждения 1 |
| ТРАНС НАСОС | Вспомогательный насос трансмиссионной жидкости |
| ВЕНТИЛЯТОР 2 | Вентилятор охлаждения 2 |
| КАБИНА HTR PMP | Насос отопителя кабины |
| Реле | |
| ВЕНТИЛЯТОР НИЗКИЙ | Реле низкой скорости вентилятора охлаждения |
| ВЕНТИЛЯТОР 1 | Вентилятор охлаждения Mid 1 |
| FAN HI | Реле высокой скорости вентилятора охлаждения |
| ВЕНТИЛЯТОР 2 | Вентилятор охлаждения Mid 2 |
| FAN CNTRL | Управление вентилятором охлаждения |
