В данной статье мы рассматриваем Chevrolet Traverse первого поколения, выпускавшиеся с 2009 по 2017 годы. Здесь вы найдете схемы предохранителей Chevrolet Traverse 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годов , получите информацию о расположение панелей предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Блок предохранителей на приборной панели

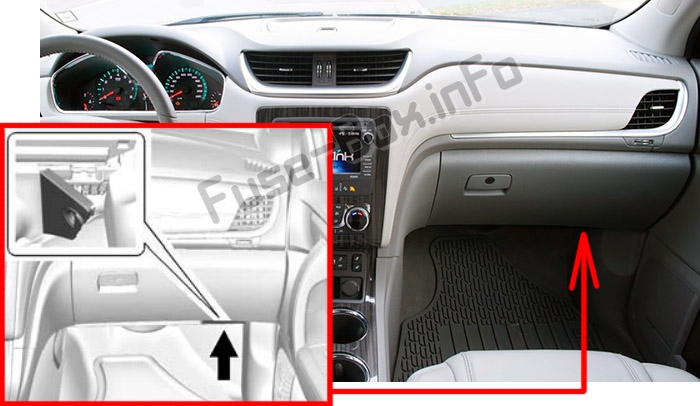

Расположение блока предохранителей
Он расположен под панелью приборов со стороны пассажира, под крышкой.
Схема блока предохранителей (2010-2012, сторона предохранителей)
Назначение предохранителей в щитке приборов (2010, 2012)
| название | Описание |
|---|---|
| ВОЗДУШНАЯ ПОДУШКА | Воздушная подушка |
| AMP | Усилитель звука |
| BCK / ВВЕРХ / СТОП | Фонарь заднего хода / стоп-сигнал |
| BCM | Модуль управления кузовом |
| CNSTR / VENT | Вентиляционное отверстие канистры |
| CTSY | Лампы вежливости |
| DR / LCK | Дверные замки |
| ДХО | Дневные ходовые огни |
| ДХО 2 | Только GMC HID (при наличии) / задние противотуманные фары — только для Китая |
| DSPLY | Дисплей |
| FRT / WSW | Омыватель переднего лобового стекла |
| СИДЕНЬЕ HTD / COOL | Сиденья с подогревом / охлаждением |
| HVAC | Отопление, вентиляция, кондиционирование |
| INADV / PWR / LED | Индикатор непреднамеренного питания |
| INFOTMNT | Информационно-развлекательная система |
| LT / TRN / SIG | Указатель поворота со стороны водителя |
| МСМ | Модуль сиденья с памятью |
| PDM | Зеркала с электроприводом, открывание подъемной двери |
| РЕЖИМ PWR | Режим мощности |
| PWR / MIR | Зеркала с электроприводом |
| RDO | Радио |
| ЗАДНИЙ WPR | Задний стеклоочиститель |
| RT / TRN / SIG | Указатель поворота со стороны пассажира |
| ЗАПАСНОЙ | Запасной |
| STR / WHL / ILLUM | Подсветка рулевого колеса |
Схема блока предохранителей (2010-2012, сторона реле)
Назначение реле в щитке приборов (2010-2012)
| Реле | Описание |
|---|---|
| LT / PWR / SEAT | Реле сиденья с электроприводом на стороне водителя |
| RT / PWR / SEAT | Реле сиденья с электроприводом на стороне пассажира |
| PWR / WNDW | Реле стеклоподъемников |
| PWR / COLUMN | Реле гидроусилителя рулевой колонки |
| L / ВОРОТА | Реле подъемной двери |
| LCK | Реле блокировки питания |
| ЗАДНИЙ / ЗЮЗ | Реле омывателя заднего стекла |
| UNLCK | Реле разблокировки питания |
| DRL2 | Реле дневных ходовых огней 2 (при наличии) |
| LT / UNLCK | Реле разблокировки со стороны водителя |
| ДХО | Реле дневных ходовых огней (при наличии) |
| ЗАПАСНОЙ | Запасной |
| FRT / WSW | Реле омывателя переднего лобового стекла |
Схема блока предохранителей (2013-2017, сторона предохранителей)
Назначение предохранителей в щитке приборов (2013-2017)
| название | Описание |
|---|---|
| # | GMC NON HID = Lo Beam |
| * | GMC NON HID = Высокий затвор |
| ** | Chevy = противотуманные фары |
| *** | Buick China = задняя противотуманная фара |
| ВОЗДУШНАЯ ПОДУШКА | Воздушная подушка |
| AMP | Усилитель звука |
| BCK ВВЕРХ / СТОП | Фонарь заднего хода / стоп-сигнал |
| BCM | Модуль управления кузовом |
| CNSTR / VENT | Вентиляционное отверстие канистры |
| CTSY | Лампы вежливости |
| DR LCK | Дверные замки |
| ДХО / ЛУЧ. | Реле дневных ходовых огней / Реле ближнего света фар |
| DSPLY | Дисплей |
| FRT WSW | Омыватель переднего лобового стекла |
| СИДЕНЬЕ HTD / COOL | Сиденья с подогревом / охлаждением |
| HVAC | Отопление, вентиляция, кондиционирование |
| ЛАМПЫ INADV PWR INT | Непреднамеренное питание / лампы внутреннего освещения |
| ИНФОТМНТ / МСМ | Информационно-развлекательный модуль / модуль сиденья с памятью |
| LT TRN SIG | Указатель поворота со стороны водителя |
| OBS DET / URS (2014-2017) | Система помощи при парковке сзади / Предупреждение о боковой слепой зоне / Предупреждение о прямом столкновении / Универсальная система дистанционного управления |
| RPA / SBZA / UGDO (2013) | Система помощи при парковке сзади / Предупреждение о боковой слепой зоне / Универсальный механизм открывания гаражных ворот |
| PDM | Зеркала с электроприводом, открывание подъемной двери |
| РЕЖИМ PWR | Режим мощности |
| PWR MIR | Зеркала с электроприводом |
| RDO | Радио |
| ЗАДНИЙ WPR | Задний стеклоочиститель |
| RT TRN SIG | Указатель поворота со стороны пассажира |
| STR WHL ILLUM | Подсветка рулевого колеса |
| USB CHRG | 2014-2017: зарядка через USB |

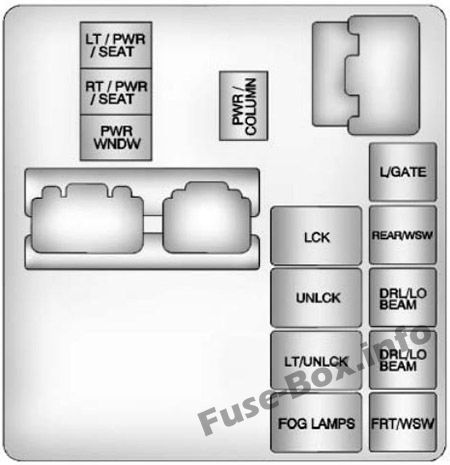

Схема блока предохранителей (2013-2017, сторона реле)
Назначение реле в щитке приборов (2013-2017)
| Реле | Описание |
|---|---|
| LT / PWR / SEAT | Реле левого сиденья с электроприводом |
| RT / PWR / SEAT | Реле правого сиденья с электроприводом |
| PWR / WNDW | Реле стеклоподъемников |
| PWR / COLUMN | Реле гидроусилителя рулевой колонки |
| L / ВОРОТА | Реле подъемной двери |
| LCK | Реле блокировки питания |
| ЗАДНИЙ / ЗЮЗ | Реле омывателя заднего стекла |
| UNLCK | Реле разблокировки питания |
| ДХО / ЛУЧ. | Реле дневных ходовых огней / реле ближнего света фар |
| LT / UNLCK | Левое реле разблокировки |
| ДХО / ЛУЧ. | Реле дневных ходовых огней (при наличии) |
| ПРОТИВОТУМАННЫЕ ФАРЫ | Реле противотуманных фар |
| FRT / WSW | Реле омывателя переднего лобового стекла |
Блок предохранителей в моторном отсеке

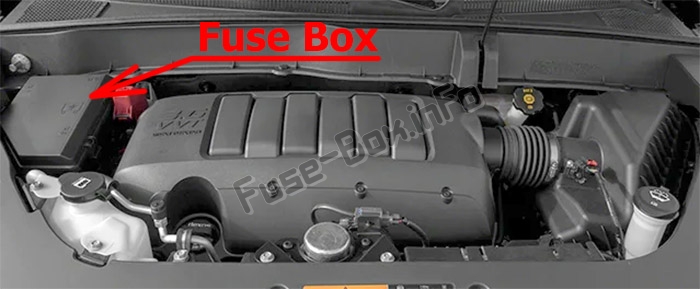

Расположение блока предохранителей
Он расположен в моторном отсеке со стороны пассажира.

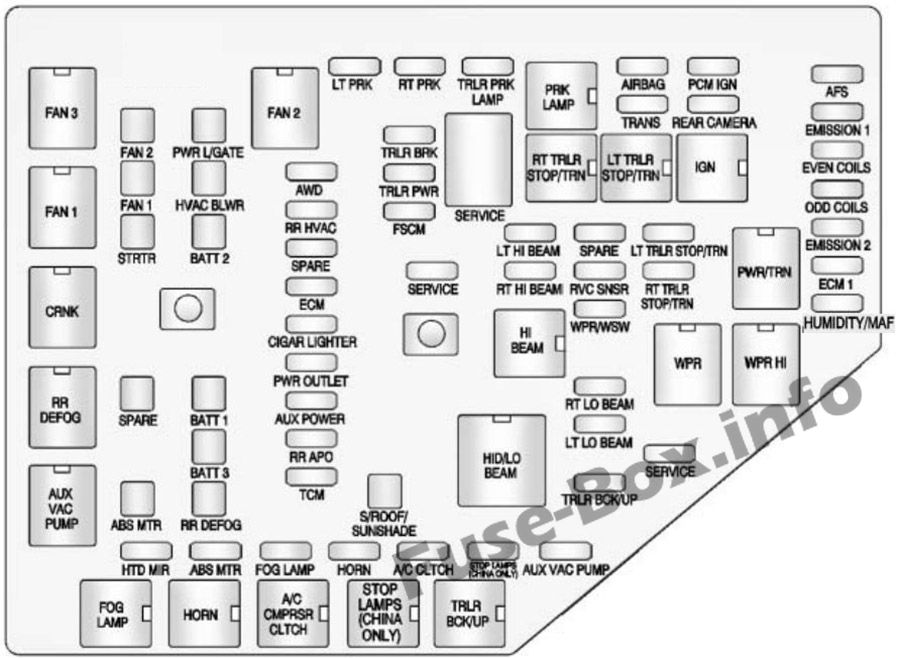

Схема блока предохранителей (2010-2012)
Назначение предохранителей и реле в моторном отсеке (2010-2012)
| название | Описание |
|---|---|
| СЦЕПЛЕНИЕ КОНДИЦИОНЕРА | Муфта кондиционера |
| ABS MTR | Двигатель антиблокировочной тормозной системы (ABS) |
| AFS | Адаптивная система переднего освещения |
| ВОЗДУШНАЯ ПОДУШКА | Система подушек безопасности |
| ДОПОЛНИТЕЛЬНАЯ МОЩНОСТЬ | Вспомогательная мощность |
| НАСОС AUX VAC | Вспомогательный вакуумный насос |
| Полный привод | Система полного привода |
| BATT 1 | Батарея 1 |
| BATT 2 | Аккумулятор 2 |
| BATT 3 | Аккумулятор 3 |
| ЗАЖИГАЛКА | Зажигалка |
| ECM | Модуль управления двигателем |
| ECM 1 | Модуль управления двигателем 1 |
| ВЫБРОС 1 | Эмиссия 1 |
| ВЫБРОС 2 | Эмиссия 2 |
| ДАЖЕ КАТУШКИ | Даже катушки инжектора |
| ВЕНТИЛЯТОР 1 | Вентилятор охлаждения 1 |
| ВЕНТИЛЯТОР 2 | Вентилятор охлаждения 2 |
| ПРОТИВОТУМАННАЯ ФАРА | Противотуманные фары |
| FSCM | Модуль управления топливной системой |
| РОГ | Рог |
| HTD MIR | Наружное зеркало с подогревом |
| ВЛАЖНОСТЬ / MAF | Датчик влажности / Датчик массового расхода воздуха |
| HVAC BLWR | Вентилятор отопления, вентиляции и кондиционирования воздуха |
| LT HI BEAM | Левая фара дальнего света |
| LT LO BEAM | Левая фара ближнего света |
| LT PRK | Левый стояночный фонарь |
| LT TRLR STOP / TRN | Левый стоп-сигнал и указатель поворота прицепа |
| НЕЧЕТНЫЕ КАТУШКИ | Нечетные катушки инжектора |
| PCM IGN | Модуль управления трансмиссией Зажигание |
| PWR L / ВОРОТА | Подъемная дверь с электроприводом |
| РОЗЕТКА PWR | Розетка |
| ЗАДНЯЯ КАМЕРА | Задняя камера |
| RR APO | Розетка для дополнительных устройств на задней панели |
| RR DEFOG | Задний обогреватель |
| RR HVAC | Задний климат-контроль |
| RT HI BEAM | Правая фара дальнего света |
| RT LO BEAM | Правая фара ближнего света |
| РТ ФРК | Правый стояночный фонарь |
| RT TRLR STOP / TRN | Правый стоп-сигнал и сигнал поворота прицепа |
| РВК СНСР | Датчик контроля регулируемого напряжения |
| S / КРЫША / СОЛНЦЕ | Люк |
| СЛУЖБА | Сервисный ремонт |
| ЗАПАСНОЙ | Запасной |
| Стоп-сигналы (только для Китая) | Стоп-сигналы (только для Китая) |
| STRTR | Стартер |
| TCM | Модуль управления коробкой передач |
| ТРАНС | Передача инфекции |
| TRLR BCK / UP | Лампы заднего хода для прицепов |
| TRLR BRK | Тормоз прицепа |
| TRLR PRK ЛАМПА | Стояночные огни прицепа |
| TRLR PWR | Мощность прицепа |
| WPR / WSW | Стеклоочиститель / омыватель лобового стекла |
| Реле | |
| A / C CMPRSR CLTCH | Муфта компрессора кондиционера |
| НАСОС AUX VAC | Вспомогательный вакуумный насос |
| CRNK | Коммутируемая мощность |
| ВЕНТИЛЯТОР 1 | Вентилятор охлаждения 1 |
| ВЕНТИЛЯТОР 2 | Вентилятор охлаждения 2 |
| ВЕНТИЛЯТОР 3 | Вентилятор охлаждения 3 |
| ПРОТИВОТУМАННАЯ ФАРА | Противотуманные фары |
| HI BEAM | Фары дальнего света |
| HID / LO BEAM | Фары ближнего света с высокоинтенсивным разрядом (HID) |
| РОГ | Рог |
| IGN | Зажигание Основное |
| LT TRLR STOP / TRN | Левый стоп-сигнал и указатель поворота прицепа |
| PRK ЛАМПА | Парковая лампа |
| PWR / TRN | Трансмиссия |
| RR DEFOG | Обогрев заднего стекла |
| RT TRLR STOP / TRN | Правый стоп-сигнал и указатель поворота прицепа |
| Стоп-сигналы (только для Китая) | Стоп-сигналы (только для Китая) |
| TRLR BCK / UP | Лампы заднего хода для прицепов |
| WPR | Стеклоочиститель |
| WPR HI | Стеклоочиститель с высокой скоростью |

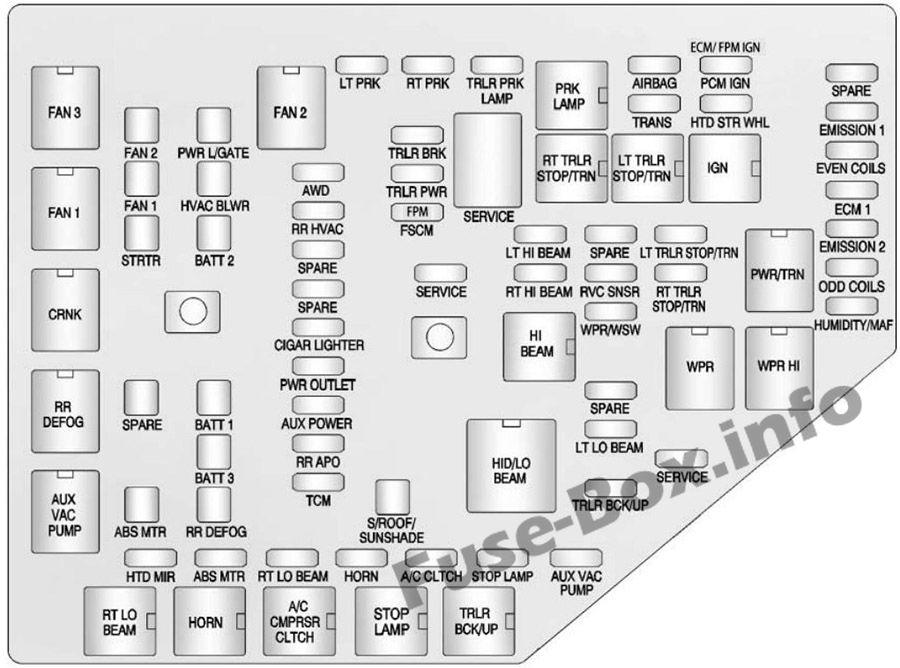

Схема блока предохранителей (2013-2017)
Назначение предохранителей и реле в моторном отсеке (2013-2017)
| название | Описание |
|---|---|
| СЦЕПЛЕНИЕ КОНДИЦИОНЕРА | Муфта кондиционера |
| ABS MTR | Двигатель антиблокировочной тормозной системы (ABS) |
| ВОЗДУШНАЯ ПОДУШКА | Система подушек безопасности |
| ДОПОЛНИТЕЛЬНАЯ МОЩНОСТЬ | Вспомогательная мощность |
| НАСОС AUX VAC | Вспомогательный вакуумный насос |
| Полный привод | Система полного привода |
| BATT 1 | Батарея 1 |
| BATT 2 | Аккумулятор 2 |
| BATT 3 | Аккумулятор 3 |
| ЗАЖИГАЛКА | Зажигалка |
| ECM | Модуль управления двигателем |
| ECM 1 | Модуль управления двигателем 1 |
| ECM / FPM IGN | Модуль управления двигателем / Модуль управления топливным насосом Зажигание |
| ВЫБРОС 1 | Эмиссия 1 |
| ВЫБРОС 2 | Эмиссия 2 |
| ДАЖЕ КАТУШКИ | Даже катушки инжектора |
| ВЕНТИЛЯТОР 1 | Вентилятор охлаждения 1 |
| ВЕНТИЛЯТОР 2 | Вентилятор охлаждения 2 |
| FSCM | Модуль управления топливной системой |
| FPM | Модуль питания топливного насоса |
| РОГ | Рог |
| HTD MIR | Наружное зеркало с подогревом |
| HTD STR WHL | Рулевое колесо с подогревом |
| ВЛАЖНОСТЬ / MAF | Датчик влажности / Датчик массового расхода воздуха |
| HVAC BLWR | Вентилятор отопления, вентиляции и кондиционирования воздуха |
| LT HI BEAM | Левая фара дальнего света |
| LT LO BEAM | Левая фара ближнего света |
| LT PRK | Левый стояночный фонарь |
| LT TRLR STOP / TRN | Левый стоп-сигнал и указатель поворота прицепа |
| НЕЧЕТНЫЕ КАТУШКИ | Нечетные катушки инжектора |
| PCM IGN | Модуль управления трансмиссией Зажигание |
| PWR L / ВОРОТА | Подъемная дверь с электроприводом |
| РОЗЕТКА PWR | Розетка |
| RR APO | Розетка для дополнительных устройств на задней панели |
| RR DEFOG | Задний обогреватель |
| RR HVAC | Задний климат-контроль |
| RT HI BEAM | Правая фара дальнего света |
| RT LO BEAM | Правая фара ближнего света |
| РТ ФРК | Правый стояночный фонарь |
| RT TRLR STOP / TRN | Правый стоп-сигнал и сигнал поворота прицепа |
| РВК СНСР | Датчик контроля регулируемого напряжения |
| S / КРЫША / СОЛНЦЕ | Люк |
| СЛУЖБА | Сервисный ремонт |
| ЗАПАСНОЙ | Запасной |
| ВЫКЛЮЧАТЕЛЬНЫЕ ЛАМПЫ | Стоп-сигналы |
| STRTR | Стартер |
| TCM | Модуль управления коробкой передач |
| ТРАНС | Передача инфекции |
| TRLR BCK / UP | Лампы заднего хода для прицепов |
| TRLR BRK | Стоп-сигналы прицепа |
| TRLR PRK ЛАМПА | Стояночные огни прицепа |
| TRLR PWR | Мощность прицепа |
| WPR / WSW | Стеклоочиститель / омыватель лобового стекла |
| Реле | использование |
| A / C CMPRSR CLTCH | Муфта компрессора кондиционера |
| НАСОС AUX VAC | Вспомогательный вакуумный насос |
| CRNK | Коммутируемая мощность |
| ВЕНТИЛЯТОР 1 | Вентилятор охлаждения 1 |
| ВЕНТИЛЯТОР 2 | Вентилятор охлаждения 2 |
| ВЕНТИЛЯТОР 3 | Вентилятор охлаждения 3 |
| HI BEAM | Фары дальнего света |
| HID / LO BEAM | Фары ближнего света с высокоинтенсивным разрядом (HID) |
| РОГ | Рог |
| IGN | Зажигание Основное |
| LT TRLR STOP / TRN | Левый стоп-сигнал и указатель поворота прицепа |
| PRK ЛАМПА | Стояночный фонарь |
| PWR / TRN | Трансмиссия |
| RR DEFOG | Обогрев заднего стекла |
| RT LO BEAM | Правая фара ближнего света |
| RT TRLR STOP / TRN | Правый стоп-сигнал и указатель поворота прицепа |
| СТОП-СИГНАЛ | Стоп-сигналы |
| TRLR BCK / UP | Лампы заднего хода для прицепов |
| WPR | Стеклоочиститель |
| WPR HI | Стеклоочиститель с высокой скоростью |
