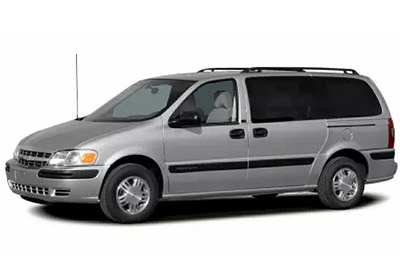

Минивэн Chevrolet Venture выпускался с 1997 по 2005 год. В этой статье вы найдете схемы блоков предохранителей Chevrolet Venture 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годов , получите информацию о расположении предохранителей. панели внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение блока предохранителей
Приборная доска

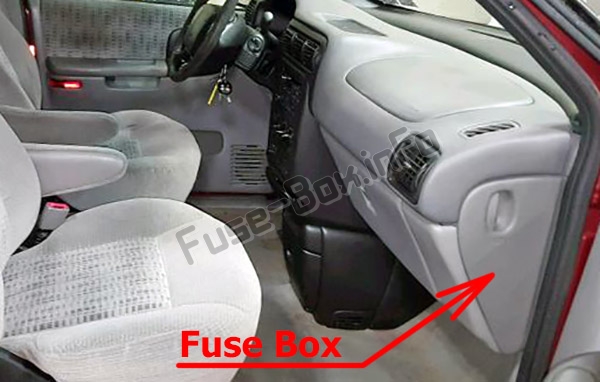

Блок предохранителей находится на стороне пассажира на панели приборов, за крышкой.
Моторного отсека

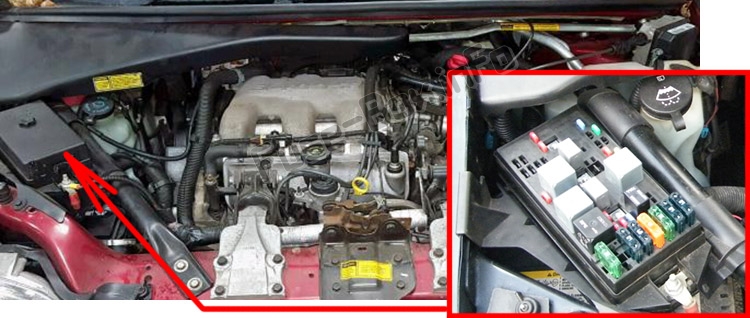

Блок предохранителей расположен в моторном отсеке со стороны пассажира.
Схемы блока предохранителей
1997 г.
Приборная доска
Назначение предохранителей в щитке приборов (1997 г.)
| название | использование |
|---|---|
| ABS MDL BATT | Электронный блок управления тормозом и тяговым усилием (EBTCM) |
| АБС СОЛ | Электромагнитный клапан левого и правого переднего тормоза |
| ABS / TCS IGN | Электронное реле управления тормозом и EBTCM |
| BCM PRGRM | Модуль управления кузовным оборудованием (BCM) |
| CIGAR / DLC | Разъем прикуривателя и канала передачи данных (DLC) |
| CTSY ЛАМПА | BCM |
| ДХО | Модуль управления ДХО |
| ELC | Воздушный компрессор с электронным контролем уровня (ELC) и реле ELC |
| ELEC PRNDL | Комбинация приборов для индикаторов PRNDL |
| НИЗКАЯ / СРЕДНЯЯ ВНУТР. | Управление нагревателем-кондиционером |
| FRT PWR SCKT | Корпус передней электрической розетки |
| FRT WPR / WSHR | Электродвигатель и выключатель стеклоочистителя / омывателя ветрового стекла |
| ОПАСНОСТЬ | Переключатель указателя поворота |
| HVAC / DRL | Электродвигатель рециркуляции воздуха, модуль управления ДХО, управление нагревателем кондиционера, привод двери температуры (передний) и реле обогрева заднего стекла |
| IGN 1 | Датчик ELC, BCM, модуль управления контрольной лампой электронного тормоза, комбинация панели приборов, электродвигатель привода задней двери, стеклоочиститель заднего стекла и многофункциональный переключатель (переключатель противотуманных фар / переключатель включения TCS) и переключатель стоп-сигнала / муфты гидротрансформатора (TCC) |
| МОЛЛ / РАДИОДИЧЕСКИЙ | BCM, информационный дисплей водителя, усиление радио и заднего динамика |
| PCM | IGN MAIN Relay и ПК |
| PSD | Электродвигатель привода задней боковой двери |
| БЛОКИРОВКА PWR | BCM |
| PWR ЗЕРКАЛО | Переключатель зеркала с дистанционным управлением |
| PWR QTR VENT | Лампы освещения салона и многофункциональный переключатель (переключатель сброса мощности) |
| RR HVAC | Электродвигатель заднего вентилятора, регулятор кондиционера заднего обогревателя и привод дверцы температуры (задний) |
| RR DEFOG | Обогреватель заднего стекла Rela |
| RR PWR SCKT | Корпус задней электрической розетки |
| RR WPWSHR | Электродвигатель очистителя заднего стекла, очиститель заднего стекла и многофункциональный переключатель (переключатель очистителя заднего стекла) |
| СЭР | Модуль управления надувной подушкой безопасности |
| СТОП-СИГНАЛ | Переключатель стоп-сигнала на стоп-сигналы |
| ЛЮК | Модуль управления люком в крыше |
| SWC ACCY | Переключатели радиоуправления на рулевом колесе |
| SWC ПОДСВЕТКА | Переключатели радиоуправления на рулевом колесе (подсветка) |
| T / SIG | Переключатель указателя поворота |
| Автоматический выключатель | |
| FRT HVAC HI BLWR | Резистор электродвигателя вентилятора |
| НАЛОБНЫЙ ФОНАРЬ | Модуль управления ДХО, выключатель света фар и выключатель фар |
| PWR SEATPSD | 6-позиционное сиденье с электроприводом и привод задней боковой двери Moto |
| PWR WDO / RR ВЕНТ | Передние электрические стеклоподъемники |
Моторного отсека

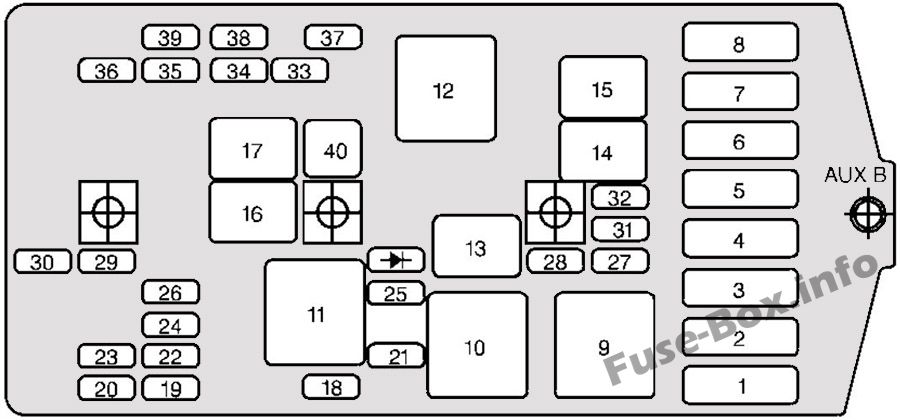

Назначение предохранителей и реле в моторном отсеке (1997-1999)
| № | название | использование |
|---|---|---|
| 18 | INJ | Топливные форсунки 1-6 |
| 19 | ЗАПАСНОЙ | Не используется |
| 20 | ЗАПАСНОЙ | Не используется |
| 21 год | IGN1-UH | 1997: Клапан продувки адсорбера системы улавливания паров топлива (EVAP), вакуумный переключатель адсорбера EVAP, подогреваемые датчики кислорода №I и №2, клапан линейной рециркуляции выхлопных газов (EGR), датчик массового расхода воздуха (MAF) и модуль управления трансмиссией (PCM)
1998- 1999: Клапан продувки адсорбера системы улавливания паров топлива (EVAP), подогреваемые датчики кислорода 1 и 2, датчик массового расхода воздуха (MAF) |
| 22 | ЗАПАСНОЙ | Не используется |
| 23 | ЗАПАСНОЙ | Не используется |
| 24 | ЗАПАСНОЙ | Не используется |
| 25 | ELEK IGN | Модуль управления зажиганием (ICM) |
| 26 | ЗАПАСНОЙ | Не используется |
| 27 | B / U ЛАМПА | Переключатель диапазонов коробки передач с главной передачей в сборе на фары заднего хода |
| 28 | A / C CLU | Реле CLU кондиционера к маслу муфты компрессора кондиционера |
| 29 | РАДИО | Информационный дисплей для водителя, управление обогревателем и кондиционером, радио, электродвигатель привода задней боковой двери, приемник дистанционного управления дверным замком (RCDLR), контрольная лампа безопасности и датчик удара для защиты от краж |
| 30 | ALT SENSE | Генератор |
| 31 год | TCC | Выключатель стоп-сигнала автоматической коробки передач (соленоиды муфты гидротрансформатора) на PCM |
| 32 | ТОПЛИВНЫЙ НАСОС | Реле топливного насоса |
| 33 | ECM SENSE | Модуль управления трансмиссией (PCM) |
| 34 | — | Не используется |
| 35 год | FOG LP | Реле противотуманных фар |
| 36 | РОГ | Реле звукового сигнала |
| 37 | ПАРК LP | Модуль управления дневными ходовыми огнями (DRL), фары и реле защиты от кражи на приборной панели с переключателем яркости к фарам |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | Мини-съемник предохранителей | |
| Предохранители макси | ||
| 1 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | Вентиляторы охлаждающей жидкости |
| 2 | — | Не используется |
| 3 | ФАРЫ | Автоматические выключатели: FRT HVAC HI BLWR и предохранители HEADLAMP (приборная панель): HAZARD и STOPLAMP |
| 4 | BATT MAIN 2 | Автоматический выключатель: PWR SEATRSD. Предохранители (ВВЕРХ): ELC и RR DEFOG |
| 5 | ЗАЖИГАТЬ ОСНОВНОЙ 1 | Переключатель зажигания на предохранители (приборная панель): ABS / TCS IGN, CRUISE, DRL, ELEC PRNDL, IGN 1, PSD, SIR, T / SIG и PCM [IGN MAIN Relay (Предохранители электрического центра под капотом: A / C CLU, ELEK IGN , IGN 1-U / H, INJ, TCC)] |
| 6 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | Вентиляторы охлаждающей жидкости |
| 7 | BATT MAIN 1 | Предохранители (ВВЕРХ): ABS MDL BATT, CIGARDLC, CTSY LAMP, FRT PWR SCKT, PWR LOCK, PWR MIRROR и RR PWR SCKT |
| 8 | ЗАЖИГАТЬ ОСНОВНОЙ 2 | Выключатель зажигания на предохранители (I / P): BCM PRGRM, FRT HVAC LOW / MED BLWR, FRT WPR / WSHR, HVAC / DRL, MALL / RADIO / DIC, PWR QRT VENT, RR HVAC, RR WPR / WSHR, SWC ACCY и Автоматический выключатель PWR WDO |
| Мини-реле | ||
| 9 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | ПРАВЫЙ ВЕНТИЛЯТОР 1, ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| 10 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| 11 | IGN MAIN | ПРЕДОХРАНИТЕЛИ: A / C CLU, IGN lU / H, INS, ELEK IGN, TCC |
| 12 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | ПРАВЫЙ ВЕНТИЛЯТОР 1, ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| Микро реле | ||
| 13 | A / C CLU | Муфта A / C |
| 14 | ТОПЛИВНЫЙ НАСОС | Топливный насос |
| 15 | F / FMP SPD CONT | Не используется |
| 16 | РОГ | Рог |
| 17 | ПРОТИВОТУМАННАЯ ФАРА | Левая противотуманная фара, правая противотуманная фара, индикатор противотуманных фар |
1998 г.
Приборная доска

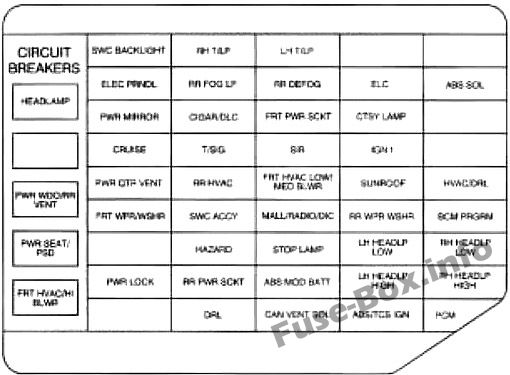

Назначение предохранителей в щитке приборов (1998 г.)
| название | использование |
|---|---|
| SWC ПОДСВЕТКА | Переключатели радиоуправления на рулевом колесе (подсветка) |
| ELEC PRNDL | Комбинация приборов для индикаторов PRNDL |
| PWR ЗЕРКАЛО | Переключатель зеркала с дистанционным управлением |
| МОРСКОЕ ПУТЕШЕСТВИЕ | Модуль круиз-контроля, переключатель и переключатель разблокировки |
| PWR QTR VENT | Лампы освещения салона и многофункциональный переключатель (переключатель сброса мощности) |
| FRT WPWSHR | Электродвигатель и выключатель стеклоочистителя / омывателя |
| БЛОКИРОВКА PWR | BCM |
| RH TLP | Не используется |
| RR FOG LP | Не используется |
| CIGAR / DLC | Разъем прикуривателя и канала передачи данных (DLC) |
| T / SIG | Переключатель указателя поворота |
| RR HVAC | Электродвигатель заднего вентилятора, управление задним обогревателем с нормально замкнутым контактом и привод температурной дверцы (сзади) |
| SWC ACCY | Переключатели радиоуправления на рулевом колесе |
| ОПАСНОСТЬ | Переключатель указателя поворота |
| RR PWR SCKT | Корпус задней электрической розетки |
| ДХО | Модуль управления ДХО |
| LH TLP | Не используется |
| RR DEFOG | Обогреватель заднего стекла Rela |
| FRT PWR SCKT | Корпус передней электрической розетки |
| СЭР | Модуль управления надувной подушкой безопасности |
| ПЕРЕДНИЙ HVAC НИЗКИЙ BLWR | Управление нагревателем-кондиционером |
| МОЛЛ / РАДИО / ДИК | BCM, информационный дисплей водителя, радио и задний усилитель динамика |
| СТОП-СИГНАЛ | Переключатель стоп-сигнала на стоп-сигналы |
| АБС МОД БАТА | Электронный модуль управления тормозной системой Электронный модуль управления тяговым усилием (EBCMEBTCM) |
| CAN VENT SOL | Выбросы паров топлива (EVAP) Солоноидный клапан вентиляции адсорбера |
| ELC | Электронный контроль уровня (ELC) Воздушный компрессор и реле ELC, Trailer Harne |
| CTSY ЛАМПА | BCM |
| IGN 1 | Датчик ALC, BCM, Модуль управления контрольной лампой электронного управления тормозом, Комбинация панели приборов, Стеклоочиститель заднего стекла и Многофункциональный переключатель (Переключатель противотуманных фар) и Переключатель стоп-сигнала / муфты гидротрансформатора (TCC) |
| ЛЮК | Модуль управления люком в крыше |
| RR WPR WSHR | Электродвигатель очистителя заднего стекла, очиститель заднего стекла и многофункциональный переключатель (переключатель очистителя заднего стекла) |
| LH HEADLP LOW | Не используется |
| LH HEADLP HIGH | Не используется |
| ABS / TCS IGN Elect | Электронный модуль управления тормозом / Электронный модуль управления тяговым усилием (EBCM / EBTCM) |
| АБС СОЛ | Электромагнитный клапан левого и правого переднего тормоза |
| HVAC / DRL | Привод воздухозаборника, модуль управления ДХО, управление нагревателем кондиционера, привод двери температуры (передний) и реле обогрева заднего стекла |
| BCM PRGRM | Модуль управления кузовным оборудованием (BCM) |
| RH HEADLP LOW | Не используется |
| RH HEADLP HIGH | Не используется |
| PCM | Реле IGN MAIN и PCM |
| Автоматический выключатель | |
| НАЛОБНЫЙ ФОНАРЬ | Модуль управления ДХО, фары и переключатель освещения UP |
| PWR WDO / RR ВЕНТ | Передние электрические стеклоподъемники |
| PWR SEATPSD | 6-позиционное сиденье с электроприводом и мотор привода задней двери |
| FRT HVAC / HI BLWR | Реле высокой скорости двигателя вентилятора в модуле |
Моторного отсека
Назначение предохранителей и реле в моторном отсеке (1997-1999)
| № | название | использование |
|---|---|---|
| 18 | INJ | Топливные форсунки 1-6 |
| 19 | ЗАПАСНОЙ | Не используется |
| 20 | ЗАПАСНОЙ | Не используется |
| 21 год | IGN1-UH | 1997: Клапан продувки адсорбера системы улавливания паров топлива (EVAP), вакуумный переключатель адсорбера EVAP, подогреваемые датчики кислорода №I и №2, клапан линейной рециркуляции выхлопных газов (EGR), датчик массового расхода воздуха (MAF) и модуль управления трансмиссией (PCM)
1998- 1999: Клапан продувки адсорбера системы улавливания паров топлива (EVAP), подогреваемые датчики кислорода 1 и 2, датчик массового расхода воздуха (MAF) |
| 22 | ЗАПАСНОЙ | Не используется |
| 23 | ЗАПАСНОЙ | Не используется |
| 24 | ЗАПАСНОЙ | Не используется |
| 25 | ELEK IGN | Модуль управления зажиганием (ICM) |
| 26 | ЗАПАСНОЙ | Не используется |
| 27 | B / U ЛАМПА | Переключатель диапазонов коробки передач с главной передачей в сборе на фары заднего хода |
| 28 | A / C CLU | Реле CLU кондиционера к маслу муфты компрессора кондиционера |
| 29 | РАДИО | Информационный дисплей для водителя, управление обогревателем и кондиционером, радио, электродвигатель привода задней боковой двери, приемник дистанционного управления дверным замком (RCDLR), контрольная лампа безопасности и датчик удара для защиты от краж |
| 30 | ALT SENSE | Генератор |
| 31 год | TCC | Выключатель стоп-сигнала автоматической коробки передач (соленоиды муфты гидротрансформатора) на PCM |
| 32 | ТОПЛИВНЫЙ НАСОС | Реле топливного насоса |
| 33 | ECM SENSE | Модуль управления трансмиссией (PCM) |
| 34 | — | Не используется |
| 35 год | FOG LP | Реле противотуманных фар |
| 36 | РОГ | Реле звукового сигнала |
| 37 | ПАРК LP | Модуль управления дневными ходовыми огнями (DRL), фары и реле защиты от кражи на приборной панели с переключателем яркости к фарам |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | Мини-съемник предохранителей | |
| Предохранители макси | ||
| 1 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | Вентиляторы охлаждающей жидкости |
| 2 | — | Не используется |
| 3 | ФАРЫ | Автоматические выключатели: FRT HVAC HI BLWR и предохранители HEADLAMP (приборная панель): HAZARD и STOPLAMP |
| 4 | BATT MAIN 2 | Автоматический выключатель: PWR SEATRSD. Предохранители (ВВЕРХ): ELC и RR DEFOG |
| 5 | ЗАЖИГАТЬ ОСНОВНОЙ 1 | Переключатель зажигания на предохранители (приборная панель): ABS / TCS IGN, CRUISE, DRL, ELEC PRNDL, IGN 1, PSD, SIR, T / SIG и PCM [IGN MAIN Relay (Предохранители электрического центра под капотом: A / C CLU, ELEK IGN , IGN 1-U / H, INJ, TCC)] |
| 6 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | Вентиляторы охлаждающей жидкости |
| 7 | BATT MAIN 1 | Предохранители (ВВЕРХ): ABS MDL BATT, CIGARDLC, CTSY LAMP, FRT PWR SCKT, PWR LOCK, PWR MIRROR и RR PWR SCKT |
| 8 | ЗАЖИГАТЬ ОСНОВНОЙ 2 | Выключатель зажигания на предохранители (I / P): BCM PRGRM, FRT HVAC LOW / MED BLWR, FRT WPR / WSHR, HVAC / DRL, MALL / RADIO / DIC, PWR QRT VENT, RR HVAC, RR WPR / WSHR, SWC ACCY и Автоматический выключатель PWR WDO |
| Мини-реле | ||
| 9 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | ПРАВЫЙ ВЕНТИЛЯТОР 1, ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| 10 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| 11 | IGN MAIN | ПРЕДОХРАНИТЕЛИ: A / C CLU, IGN lU / H, INS, ELEK IGN, TCC |
| 12 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | ПРАВЫЙ ВЕНТИЛЯТОР 1, ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| Микро реле | ||
| 13 | A / C CLU | Муфта A / C |
| 14 | ТОПЛИВНЫЙ НАСОС | Топливный насос |
| 15 | F / FMP SPD CONT | Не используется |
| 16 | РОГ | Рог |
| 17 | ПРОТИВОТУМАННАЯ ФАРА | Левая противотуманная фара, правая противотуманная фара, индикатор противотуманных фар |
1999 г.
Приборная доска

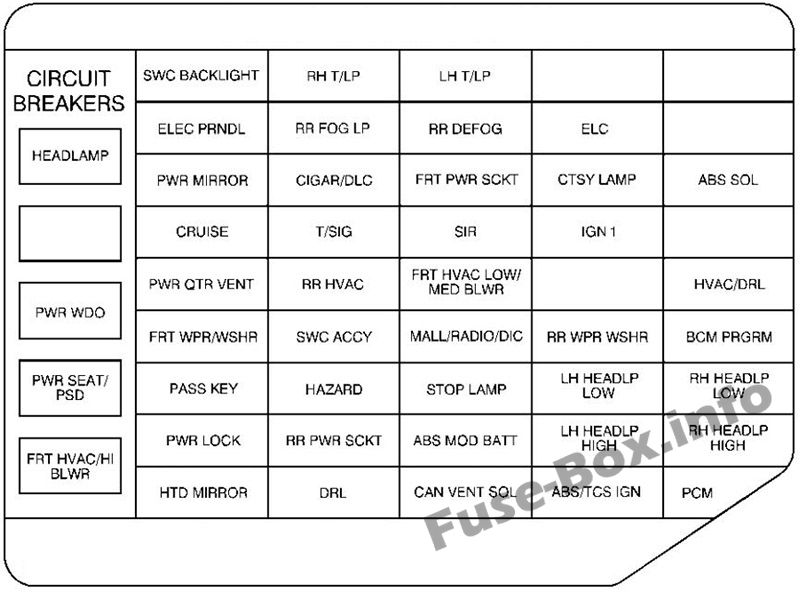

Назначение предохранителей в щитке приборов (1999 г.)
| название | использование |
|---|---|
| SWC ПОДСВЕТКА | Переключатели радиоуправления на рулевом колесе (подсветка) |
| ELEC PRNDL | Комбинация приборов для индикаторов PRNDL |
| PWR ЗЕРКАЛО | Переключатель зеркала с дистанционным управлением |
| МОРСКОЕ ПУТЕШЕСТВИЕ | Модуль круиз-контроля, переключатель и переключатель разблокировки |
| PWR QTR VENT | Лампы освещения салона и многофункциональный переключатель (переключатель сброса мощности) |
| FRT WPR / WSHR | Электродвигатель и выключатель стеклоочистителя / омывателя |
| ПРОЙТИ КЛЮЧ | Система PASS-Key |
| БЛОКИРОВКА PWR | Модуль управления кузовным оборудованием (BCM) |
| ЗЕРКАЛО HTD | RH T / LP N |
| RH TLP | Не используется |
| RR FOG LP | Не используется |
| CIGAR / DLC | Разъем прикуривателя и канала передачи данных (DLC) |
| T / SIG | Переключатель указателя поворота |
| RR HVAC | Электродвигатель заднего вентилятора, управление задним обогревателем с нормально замкнутым контактом и привод температурной дверцы (сзади) |
| SWC ACCY | Переключатели радиоуправления на рулевом колесе |
| ОПАСНОСТЬ | Переключатель указателя поворота |
| RR PWR SCKT | Корпус задней электрической розетки |
| ДХО | Модуль управления дневными ходовыми огнями (ДХО) |
| LH T / LP | Не используется |
| RR DEFOG | Реле обогрева заднего стекла, подогрев зеркал |
| FRT PWR SCKT | Корпус передней электрической розетки |
| СЭР | Модуль управления надувной подушкой безопасности |
| ПЕРЕДНИЙ HVAC НИЗКИЙ BLWR | Управление нагревателем-кондиционером |
| МОЛЛ / РАДИО / ДИК | BCM, информационный дисплей водителя, аудиосистема на задних сиденьях, датчик и реле ELC |
| СТОП-СИГНАЛ | Переключатель стоп-сигнала |
| АБС МОД БАТА | Электронный модуль управления тормозной системой Электронный модуль управления тяговым усилием (EBCM / EBTCM) |
| CAN VENT SOL | Выбросы паров топлива (EVAP) Солоноидный клапан вентиляции адсорбера |
| ELC | Электронный регулятор уровня (ELC) Воздушный компрессор и реле ELC, жгут проводов прицепа |
| CTSY ЛАМПА | BCM |
| IGN 1 | BCM, модуль управления контрольной лампой электронного управления тормозом, комбинация панели приборов, модуль управления приводом задней двери, стеклоочиститель / омыватель заднего стекла и многофункциональный переключатель (переключатель противотуманных фар / переключатель регулировки тягового усилия) и переключатель стоп-сигнала / муфты гидротрансформатора (TCC) |
| RR WPR WSHR | Электродвигатель стеклоочистителя заднего стекла, стеклоочиститель / омыватель заднего стекла и многофункциональный переключатель (переключатель стеклоочистителя / омывателя заднего стекла) |
| LH HEADLP LOW | Не используется |
| LH HEADLP HIGH | Не используется |
| ABS / TCS IGN | Электронный модуль управления тормозом / Электронный модуль управления тяговым усилием (EBCM / EBTCM) |
| АБС СОЛ | Электромагнитный клапан левого и правого переднего тормоза |
| HVAC / DRL | Привод воздухозаборника, модуль управления ДХО, управление нагревателем кондиционера, привод двери температуры (передний) и реле обогрева заднего стекла |
| BCM PRGRM | Модуль управления кузовным оборудованием (BCM) |
| RH HEADLP LOW | Не используется |
| RH HEADLP HIGH | Не используется |
| PCM | Реле IGN MAIN и PCM |
| Автоматический выключатель | |
| НАЛОБНЫЙ ФОНАРЬ | Модуль управления ДХО, переключатель света фар и приборной панели |
| PWR WDO / RR ВЕНТ | Передние электрические стеклоподъемники |
| PWR SEATPSD | 6-позиционное сиденье с электроприводом и мотор привода задней двери |
| FRT HVAC / HI BLWR | Реле высокой скорости двигателя вентилятора в модуле |
Моторного отсека
Назначение предохранителей и реле в моторном отсеке (1997-1999)
| № | название | использование |
|---|---|---|
| 18 | INJ | Топливные форсунки 1-6 |
| 19 | ЗАПАСНОЙ | Не используется |
| 20 | ЗАПАСНОЙ | Не используется |
| 21 год | IGN1-UH | 1997: Клапан продувки адсорбера системы улавливания паров топлива (EVAP), вакуумный переключатель адсорбера EVAP, подогреваемые датчики кислорода №I и №2, клапан линейной рециркуляции выхлопных газов (EGR), датчик массового расхода воздуха (MAF) и модуль управления трансмиссией (PCM)
1998- 1999: Клапан продувки адсорбера системы улавливания паров топлива (EVAP), подогреваемые датчики кислорода 1 и 2, датчик массового расхода воздуха (MAF) |
| 22 | ЗАПАСНОЙ | Не используется |
| 23 | ЗАПАСНОЙ | Не используется |
| 24 | ЗАПАСНОЙ | Не используется |
| 25 | ELEK IGN | Модуль управления зажиганием (ICM) |
| 26 | ЗАПАСНОЙ | Не используется |
| 27 | B / U ЛАМПА | Переключатель диапазонов коробки передач с главной передачей в сборе на фары заднего хода |
| 28 | A / C CLU | Реле CLU кондиционера к маслу муфты компрессора кондиционера |
| 29 | РАДИО | Информационный дисплей для водителя, управление обогревателем и кондиционером, радио, электродвигатель привода задней боковой двери, приемник дистанционного управления дверным замком (RCDLR), контрольная лампа безопасности и датчик удара для защиты от краж |
| 30 | ALT SENSE | Генератор |
| 31 год | TCC | Выключатель стоп-сигнала автоматической коробки передач (соленоиды муфты гидротрансформатора) на PCM |
| 32 | ТОПЛИВНЫЙ НАСОС | Реле топливного насоса |
| 33 | ECM SENSE | Модуль управления трансмиссией (PCM) |
| 34 | — | Не используется |
| 35 год | FOG LP | Реле противотуманных фар |
| 36 | РОГ | Реле звукового сигнала |
| 37 | ПАРК LP | Модуль управления дневными ходовыми огнями (DRL), фары и реле защиты от кражи на приборной панели с переключателем яркости к фарам |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | Мини-съемник предохранителей | |
| Предохранители макси | ||
| 1 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | Вентиляторы охлаждающей жидкости |
| 2 | — | Не используется |
| 3 | ФАРЫ | Автоматические выключатели: FRT HVAC HI BLWR и предохранители HEADLAMP (приборная панель): HAZARD и STOPLAMP |
| 4 | BATT MAIN 2 | Автоматический выключатель: PWR SEATRSD. Предохранители (ВВЕРХ): ELC и RR DEFOG |
| 5 | ЗАЖИГАТЬ ОСНОВНОЙ 1 | Переключатель зажигания на предохранители (приборная панель): ABS / TCS IGN, CRUISE, DRL, ELEC PRNDL, IGN 1, PSD, SIR, T / SIG и PCM [IGN MAIN Relay (Предохранители электрического центра под капотом: A / C CLU, ELEK IGN , IGN 1-U / H, INJ, TCC)] |
| 6 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | Вентиляторы охлаждающей жидкости |
| 7 | BATT MAIN 1 | Предохранители (ВВЕРХ): ABS MDL BATT, CIGARDLC, CTSY LAMP, FRT PWR SCKT, PWR LOCK, PWR MIRROR и RR PWR SCKT |
| 8 | ЗАЖИГАТЬ ОСНОВНОЙ 2 | Выключатель зажигания на предохранители (I / P): BCM PRGRM, FRT HVAC LOW / MED BLWR, FRT WPR / WSHR, HVAC / DRL, MALL / RADIO / DIC, PWR QRT VENT, RR HVAC, RR WPR / WSHR, SWC ACCY и Автоматический выключатель PWR WDO |
| Мини-реле | ||
| 9 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | ПРАВЫЙ ВЕНТИЛЯТОР 1, ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| 10 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| 11 | IGN MAIN | ПРЕДОХРАНИТЕЛИ: A / C CLU, IGN lU / H, INS, ELEK IGN, TCC |
| 12 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | ПРАВЫЙ ВЕНТИЛЯТОР 1, ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| Микро реле | ||
| 13 | A / C CLU | Муфта A / C |
| 14 | ТОПЛИВНЫЙ НАСОС | Топливный насос |
| 15 | F / FMP SPD CONT | Не используется |
| 16 | РОГ | Рог |
| 17 | ПРОТИВОТУМАННАЯ ФАРА | Левая противотуманная фара, правая противотуманная фара, индикатор противотуманных фар |
2000, 2001, 2002, 2003, 2004, 2005
Приборная доска

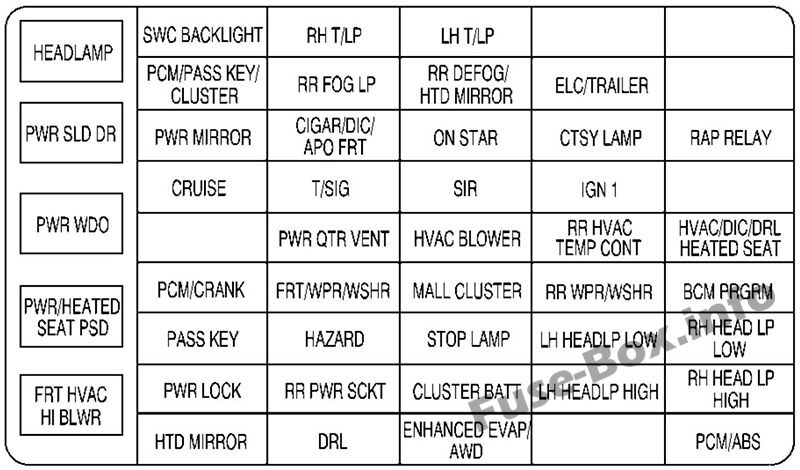

Назначение предохранителей в щитке приборов (2000-2005 гг.)
| название | использование |
|---|---|
| SWC ПОДСВЕТКА | Переключатели радиоуправления на рулевом колесе (подсветка) |
| PCM / PASS KEY / КЛАСТЕР (ELEC PRNDL) |
Комбинация приборов для индикаторов PRNDL |
| PWR ЗЕРКАЛО | Переключатель зеркала с дистанционным управлением |
| МОРСКОЕ ПУТЕШЕСТВИЕ | Модуль круиз-контроля, переключатель и переключатель разблокировки |
| Пустой | Не используется |
| PCM / CRANK | Модуль управления мощностью (PCM), кривошип зажигания |
| ПРОЙТИ КЛЮЧ | Система PASS-Key III |
| БЛОКИРОВКА PWR | Дверные замки с электроприводом |
| ЗЕРКАЛО HTD | Зеркала с подогревом |
| RH T / LP | Задний фонарь со стороны водителя (только экспорт) |
| RR FOG LP | Противотуманные фары (только экспорт) |
| СИГАРА / DIC / APO FRT | Прикуриватель, DIC, передние вспомогательные розетки, канал передачи данных |
| T / SIG | Переключатель указателя поворота |
| PWR QTR VENT | Многофункциональный выключатель лампы освещения салона (переключатель сброса мощности), автоматический уровень |
| FRT / WPR / WSHR | Электродвигатель и выключатель стеклоочистителя / омывателя ветрового стекла |
| ОПАСНОСТЬ | Переключатель опасности |
| RR PWR SCKT | Корпус задней электрической розетки |
| ДХО | Модуль управления дневными ходовыми огнями |
| LH T / LP | Задний фонарь со стороны пассажира (только экспорт) |
| RR DEFOG / HTD ЗЕРКАЛО | Реле обогрева заднего стекла, подогрев зеркал |
| НА ЗВЕЗДЕ | OnStar |
| СЭР | Модуль управления надувной подушкой безопасности |
| ВОЗДУХОДУВКА HVAC | Управление нагревателем-кондиционером |
| ТОРГОВЫЙ КЛАСТЕР | Комбинация приборов, Блок управления кузовом, Датчик и реле электронного контроля уровня (ELC), Кража, Приоткрытая дверь |
| СТОП-СИГНАЛ | Переключатель стоп-сигнала |
| КЛАСТЕРНАЯ БАТА | Модуль / Электронный модуль управления тормозом / Электронный модуль управления тормозом и тяговым усилием (EBCM / EBTCM) |
| УЛУЧШЕННЫЙ EVAP / AWD | Система улавливания паров топлива (EVAP) Солоноидный клапан вентиляции адсорбера, полный привод (AWD) |
| Пустой | Не используется |
| ELC / ТРЕЙЛЕР | Воздушный компрессор ELC и реле ELC, жгут проводов прицепа |
| CTSY ЛАМПА | Лампа любезности |
| IGN 1 | BCM, электронный блок управления контрольной лампой тормозной лампы, комбинация приборов, модуль управления приводом задней боковой двери, задние окна, задний парктроник |
| RR HVAC TEMP CONT | Задний регулятор HVAC-A / C |
| RR WPR / WSHR | Электродвигатель стеклоочистителя заднего стекла, стеклоочиститель / омыватель заднего стекла и многофункциональный переключатель (переключатель стеклоочистителя / омывателя заднего стекла) |
| LH HEADLP LOW | Фара ближнего света со стороны пассажира (только для экспертов) |
| LH HEADLP HIGH | Фара дальнего света со стороны пассажира (только для экспертов) |
| Пустой | Не используется |
| Пустой | Не используется |
| Пустой | Не используется |
| РЕЛЕ RAP | Реле удерживаемого вспомогательного питания (RAP) |
| Пустой | Не используется |
| HVAC / DIC / DRL / ТЕПЛОЕ МОРЕ | Привод воздухозаборника, дисплей DIC, модуль управления DRL, управление нагревателем кондиционера, привод двери температуры (передний) и реле обогрева заднего стекла |
| ПРОГРАММА BCM | BCM программирование |
| RH HEAD LP LOW | Фара ближнего света со стороны водителя (только эксперт) |
| ПРАВАЯ ГОЛОВКА LP ВЫСОКАЯ | Фара дальнего света со стороны водителя (только для экспертов) |
| PCM / ABS | Реле IGN MAIN и PCM, электронный блок управления остановкой |
| Автоматический выключатель | |
| НАЛОБНЫЙ ФОНАРЬ | Модуль управления дневными ходовыми огнями (ДХО), переключатель света фар и приборной панели |
| PWR SLD DR | Раздвижная дверь с электроприводом |
| PWR WDO | Передние электрические стеклоподъемники |
| PWR / СИДЕНЬЕ С ОБОГРЕВОМ PSD | Сиденья с шестигранным приводом и мотор привода задней боковой двери |
| FRT HVAC HI BLWR | Реле высокой скорости двигателя вентилятора в модуле |
Моторного отсека
Назначение предохранителей и реле в моторном отсеке (2000-2005 гг.)
| Микропредохранители | название | использование |
|---|---|---|
| 18 | INJ | Топливные форсунки 1-6 |
| 19 | ЗАПАСНОЙ | Не используется |
| 20 | ЗАПАСНОЙ | Не используется |
| 21 год | IGN1-UH | Клапан продувки адсорбера (EVAP), подогреваемые датчики кислорода 1 и 2, датчик массового расхода воздуха (MAF) |
| 22 | ЗАПАСНОЙ | Не используется |
| 23 | ЗАПАСНОЙ | Не используется |
| 24 | ЗАПАСНОЙ | Не используется |
| 25 | ELEK IGN | Модуль управления зажиганием (ICM) |
| 26 | ЗАПАСНОЙ | Не используется |
| 27 | B / U ЛАМПА | Переключатель диапазонов коробки передач с главной передачей в сборе на фары заднего хода |
| 28 | A / C CLU | Реле CLU кондиционера к маслу муфты компрессора кондиционера |
| 29 | РАДИО | Информационный дисплей для водителя, управление обогревателем и кондиционером, радио, электродвигатель привода задней боковой двери, приемник дистанционного управления дверным замком (RCDLR), контрольная лампа безопасности и датчик удара для защиты от краж |
| 30 | ALT SENSE | Генератор |
| 31 год | TCC | Выключатель стоп-сигнала автоматической коробки передач (соленоиды муфты гидротрансформатора) на PCM |
| 32 | ТОПЛИВНЫЙ НАСОС | Реле топливного насоса |
| 33 | ECM SENSE | Модуль управления трансмиссией (PCM) |
| 34 | — | Не используется |
| 35 год | FOG LP | Реле противотуманных фар |
| 36 | РОГ | Реле звукового сигнала |
| 37 | ПАРК LP | Модуль управления дневными ходовыми огнями (DRL), фары и реле защиты от кражи на приборной панели с переключателем яркости к фарам |
| 38 | — | Не используется |
| 39 | ВОЗДУХ | Не используется |
| 40 | Миниатюрный предохранитель | |
| Предохранители макси | ||
| 1 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | Вентиляторы охлаждающей жидкости |
| 2 | — | Не используется |
| 3 | ФАРЫ | Автоматические выключатели: передние элементы управления системой комфорта, вентилятор высокого давления и предохранители фары (приборная панель): аварийный сигнал и стоп-сигнал |
| 4 | BATT MAIN 2 | Автоматический выключатель: Сиденье с электроприводом. Предохранители (панель приборов): электронный контроль уровня и обогрев заднего стекла |
| 5 | ЗАЖИГАТЬ ОСНОВНОЙ 1 | Переключатель зажигания на предохранители (панель приборов): ABS / TCS, зажигание, круиз, DRL, электронный PRNDL, зажигание 1, PSD, подушка безопасности, модуль управления сигналами поворота и трансмиссией [IGN MAIN Relay (блок предохранителей под капотом: муфта кондиционера, электронная Зажигание, зажигание 1-U / H, INJ, TCC)] |
| 6 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | Вентиляторы охлаждающей жидкости |
| 7 | BATT MAIN 1 | Предохранители (приборная панель): батарея модуля АБС, прикуриватель, вспомогательные лампы, передняя розетка питания, электрические замки, электрические зеркала и правое заднее гнездо питания |
| 8 | ЗАЖИГАТЬ ОСНОВНОЙ 2 | Переключатель зажигания на предохранители (I / P): программа модуля управления кузовным оборудованием, передние элементы управления комфортной работой с вентилятором низкой / средней мощности, передний стеклоочиститель / омыватель, HVAC / DRL, MALL / Radio / DIC, вентиляционное отверстие в центральном помещении, задний HVAC, задний дворник / омыватель. Вспомогательное оборудование SWC и автоматический выключатель стеклоподъемника |
| Мини-реле | ||
| 9 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Правый вентилятор 1, левый вентилятор 2 |
| 10 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | Левый вентилятор 2 |
| 11 | IGN MAIN | Предохранители: A / C Clutch, Ignition 1-U / H, INS, Electronic Ignition, TCC |
| 12 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | Правый вентилятор 1, левый вентилятор 2 |
| Микро реле | ||
| 13 | A / C CLU | Муфта A / C |
| 14 | ТОПЛИВНЫЙ НАСОС | Топливный насос |
| 15 | F / FMP SPD CONT | Не используется |
| 16 | РОГ | Рог |
| 17 | ПРОТИВОТУМАННАЯ ФАРА | Левая противотуманная фара, правая противотуманная фара, индикатор противотуманных фар |
| Диод: | Диод муфты кондиционирования воздуха |
