В данной статье мы рассмотрим Ford Crown Victoria второго поколения (EN114), выпускавшийся с 1998 по 2002 год. Здесь вы найдете схемы блока предохранителей Ford Crown Victoria 1998, 1999, 2000, 2001 и 2002 годов , получите информацию о местонахождении автомобиля. панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Блок предохранителей на приборной панели
Расположение блока предохранителей
Блок предохранителей расположен под левой стороной панели приборов. Снимите крышку панели, чтобы получить доступ к предохранителям.
Схема блока предохранителей (1998-2000 гг.)
Назначение предохранителей в панели приборов (1998-2000 гг.)
| № | Рейтинг ампер | Описание |
|---|---|---|
| 1 | 15А | Переключатель положения педали тормоза (BPP), многофункциональный переключатель, регулировка скорости |
| 2 | 30А | Модуль управления стеклоочистителями, электродвигатель стеклоочистителя |
| 3 | — | Не используется |
| 4 | 15А | Модуль управления освещением, выключатель главного света |
| 5 | 15А | Вспомогательные лампы, усилитель рулевого управления с регулируемым приводом (VAPS), указатели поворота, пневматическая подвеска, дневные ходовые огни, электронное зеркало дневного / ночного режима, блокировка переключения передач, EATC, предупреждение о скоростном звуковом сигнале |
| 6 | 15А | Контроль скорости, выключатель главного света, модуль управления освещением, часы, реле питания полиции |
| 7 | 25А | Модуль управления трансмиссией (PCM) Силовой диод, катушки зажигания |
| 8 | 15А | Модуль управления освещением, зеркала с электроприводом, модуль PATS, вход без ключа, память часов, электронный автоматический контроль температуры (EATC), электрические стеклоподъемники, свет полицейского пятна, SecuriLock |
| 9 | 30А | Двигатель вентилятора, переключатель режима нагревателя кондиционера |
| 10 | 10А | Модуль подушки безопасности |
| 11 | 5A | Радио |
| 12 | 18A CB | Модуль управления освещением, промежуточная вспышка, выключатель главного света |
| 13 | 15А | Предупреждающие лампы, Аналоговые комбинированные датчики и индикаторы, Электронная автоматическая коробка передач, Модуль управления освещением |
| 14 | 20А ЦБ | Управление замком окон / дверей, модуль двери водителя, одно касание вниз |
| 15 | 10А | Антиблокировочная система тормозов, комбинация приборов, переключатель управления коробкой передач |
| 16 | 20А | Зажигалка |
| 17 | 10А | Заднее размораживание |
| 18 | 10А | Модуль подушки безопасности |
Схема блока предохранителей (2001-2002 гг.)
Назначение предохранителей в панели приборов (2001-2002 гг.)
| № | Рейтинг ампер | Описание |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 10А | Подушки безопасности |
| 5 | — | Не используется |
| 6 | 15А | Комбинация приборов, модуль сигнальных ламп, переключатель управления коробкой передач, модуль управления освещением (LCM) |
| 7 | — | Не используется |
| 8 | 25А | Модуль управления силовой передачей (PCM) Реле питания, катушка на вилках, конденсатор радиошумов, пассивная противоугонная система (PATS) |
| 9 | — | Не используется |
| 10 | 10А | Размораживание заднего стекла |
| 11 | — | Не используется |
| 12 | — | Не используется |
| 13 | 5A | Радио |
| 14 | 10А | Выключатель антипробуксовочной системы, антиблокировочная система тормозов (ABS), комбинация приборов |
| 15 | 15А | Сервопривод контроля скорости, подсветка переключателя основного света, модуль управления освещением (LCM), часы, реле питания полиции |
| 16 | 15А | Фонари заднего хода, указатели поворота, блокировка переключения передач, модуль DRL, рулевое управление EVO, электронное зеркало дня / ночи |
| 17 | 30А | Электродвигатель стеклоочистителя, модуль управления стеклоочистителем |
| 18 | 30А | Двигатель вентилятора отопителя |
| 19 | 20А | Вспомогательная точка питания |
| 20 | — | Не используется |
| 21 | 15А | Многофункциональный переключатель, модуль управления освещением (LCM), индикатор PATS, стояночные огни, подсветка панели приборов |
| 22 | 15А | Сервопривод контроля скорости, аварийные огни |
| 23 | 15А | Электрические стеклоподъемники / дверные замки, PATS, наружные зеркала заднего вида, модуль EATC, комбинация приборов, часы, модуль управления освещением (LCM), внутренние лампы |
| 24 | 10А | Левый ближний свет |
| 25 | 20А | Power Point, прикуриватель, аварийные мигалки |
| 26 | 10А | Ближний свет правой руки |
| 27 | 25А | Модуль управления освещением (LCM), главный выключатель света, фонари освещения поворотов, датчик давления в топливном баке |
| 28 | 20А | Электрические стеклоподъемники (2001 — Maxi Fuse; 2001 — выключатель) |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | 20А | Значения ABS |
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

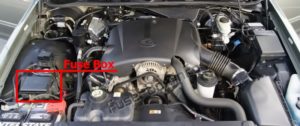

Блок распределения питания расположен в моторном отсеке (со стороны пассажира).
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | Рейтинг ампер | Описание |
|---|---|---|
| 1 | 20А | Реле электрического топливного насоса |
| 2 | 30А | Генератор, реле стартера, предохранители: 15 и 18 |
| 3 | 25А | Радио, CD-чейнджер, Усилитель сабвуфера |
| 4 | 30А | Реле силы полиции |
| 5 | 15А | Реле звукового сигнала |
| 6 | 20А | Модуль ДХО |
| 7 | 20А ЦБ | Замки дверей с электроприводом, сиденья с электроприводом, открывание крышки багажника |
| 8 | 30 А | Система пневматической подвески |
| 9 | 50А | Предохранители: 5 и 9 |
| 10 | 50А | Предохранители: 1, 2, 6, 7, 10, 11, 13 и автоматический выключатель 14 |
| 11 | 40А | Предохранители: 4, 8, 16 и автоматический выключатель 12 |
| 12 | 30А | Реле питания PCM, PCM, Модуль транспортного средства, работающего на природном газе |
| 13 | 50А | Реле высокоскоростного вентилятора системы охлаждения |
| 14 | 40А | Реле оттаивания заднего стекла, предохранитель 17 |
| 15 | 50А | Антиблокировочный тормозной модуль |
| 16 | 50А | Держатель предохранителя для полиции |
| 17 | 30А | Реле вентилятора охлаждения |
| Реле 1 | — | Заднее размораживание |
| Реле 2 | — | рожок |
| Реле 3 | — | Охлаждающий вентилятор |
| Реле 4 | — | Насос пневмоподвески, сила полиции |
