В этой статье мы рассмотрим Ford Expedition первого поколения (UN93), выпускавшийся с 1997 по 2002 год. Здесь вы найдете схемы предохранителей Ford Expedition 1997, 1998, 1999, 2000, 2001 и 2002 годов , получите информацию о местонахождении панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение блока предохранителей
Пассажирский салон

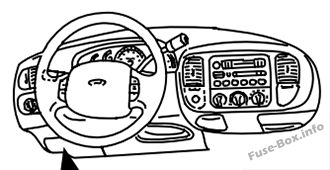

Панель предохранителей расположена ниже и слева от рулевого колеса возле педали тормоза.

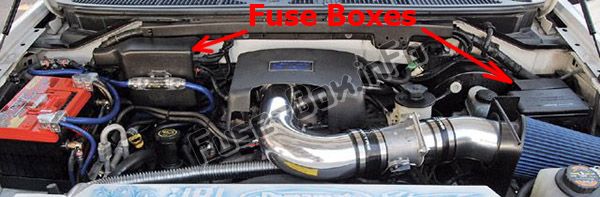

Блоки предохранителей в моторном отсеке

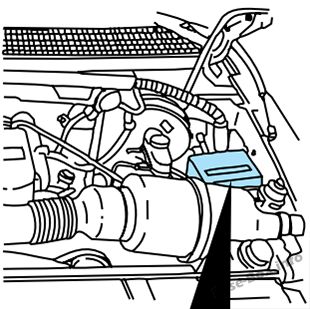

Блок распределения питания расположен в моторном отсеке.
1997–1998
1999-2002 гг.

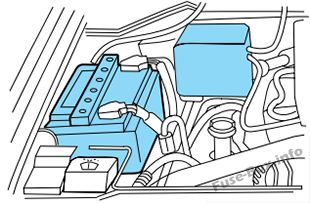

Первичные предохранители батареи (megafuses) расположены в моторном отсеке рядом с батареей.

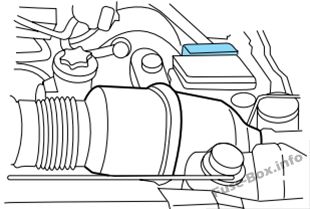

Мини-предохранители двигателя расположены со стороны водителя в моторном отсеке.
Схемы блока предохранителей
1997 г.

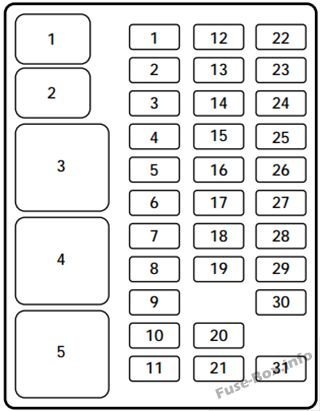

Пассажирский салон
Назначение предохранителей в салоне (1997 г.)
| Номер слота | Сила тока | Описание |
|---|---|---|
| 1 | 15 ампер | Стоп-сигналы / указатели поворота |
| 2 | 5 ампер | Комбинация приборов, бортовой компьютер |
| 3 | 25 ампер | Зажигалка |
| 4 | 5 ампер | Модуль автолампы, реле фар, система защиты от кражи удаленного доступа с индивидуальным модулем (RAP), зеркала с электроприводом |
| 5 | 15 ампер | Муфта кондиционера (A / C), реле вентилятора гибридного автомобиля, лампы заднего хода, регулировка скорости, ДХО, привод комбинированной двери приборной панели, модуль рулевого управления с регулируемой диафрагмой (EVO) |
| 6 | 5 ампер | Стандартный электронный модуль (GEM), блокировка переключения передач, модуль пневматической подвески, реле обогрева задней подсветки (HBL), датчик рулевого управления, маршрутный компьютер, компас |
| 7 | 5 ампер | Вентилятор консоли, катушка реле вспомогательного вентилятора |
| 8 | 5 ампер | GEM, радио, модуль RAP |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 30 ампер | Электродвигатель переднего стеклоочистителя, электродвигатель омывателя |
| 12 | 5 ампер | Разъем диагностического прибора OBDII |
| 13 | 15 ампер | Выключатель тормоза, датчик давления в тормозной системе |
| 14 | 15 ампер | Лампы освещения салона, вспомогательное реле с задержкой, реле заднего дворника |
| 15 | 5 ампер | GEM, модуль пассивной противоугонной системы (PATS) |
| 16 | 20 ампер | Фары дальнего света, индикатор дальнего света |
| 17 | 10 ампер | Зеркала с подогревом, переключатель обогрева зеркал |
| 18 | 5 ампер | Подсветка приборов и переключателей |
| 19 | 10 ампер | Диагностический монитор подушек безопасности, комбинация приборов |
| 20 | 5 ампер | GEM, модуль пневмоподвески |
| 21 год | 15 ампер | Реле стартера, предохранитель №20 в распределительной коробке |
| 22 | 10 ампер | Диагностический монитор подушки безопасности |
| 23 | 10 ампер | Электронный указатель поворота, вакуумные соленоиды полного привода, реле заряда аккумуляторной батареи прицепа, привод климатической двери консоли, вспомогательные приводы дверей смесителя и режима, модуль переключения вспомогательного потенциометра |
| 24 | 10 ампер | Реле вентилятора приборной панели, распределительная коробка с предохранителями №7 |
| 25 | 5 ампер | Модуль 4WABS, реле красных ламп 4WABS |
| 26 | 10 ампер | Правая фара ближнего света, модуль ДХО |
| 27 | 5 ампер | Реле противотуманных фар, выключатель главных фар |
| 28 | 10 ампер | Левая фара ближнего света |
| 29 | 5 ампер | Модуль автоматической лампы, комбинация приборов, контрольная лампа коробки передач и выключатель |
| 30 | 30 ампер | Катушки зажигания, реле PCM, модуль PATS, радио конденсаторы |
| 31 год | — | Не используется |
| Номер слота | Сила тока | Описание |
| 1 | — | Реле лампы освещения салона |
| 2 | — | Реле экономии заряда аккумулятора |
| 3 | — | Реле HBL |
| 4 | — | Реле одного касания |
| 5 | — | Дополнительное реле задержки |
Моторного отсека
Назначение предохранителей в блоке распределения питания (1997 г.)
| Номер слота | Рейтинг усилителя | Цепи защищены |
|---|---|---|
| 1 | 20 ампер | Задний фонарь прицепа и задние фонари |
| 2 | 10 ампер | Диагностический монитор подушки безопасности |
| 3 | 30 ампер | Силовые замки |
| 4 | 15 ампер | Пневматическая подвеска |
| 5 | 20 ампер | Рог |
| 6 | 30 ампер | Предохранители № 3 и № 5 блока мини-предохранителей двигателя |
| 7 | 15 ампер | Парковые и задние фонари |
| 8 | 30 ампер | Фары |
| 9 | 15 ампер | Противотуманные фары и ДХО |
| 10 | 25 ампер | Разъем питания вспомогательной приборной панели (I / P) |
| 11 | 25 ампер | Розетка вспомогательной консоли |
| 12 | 10 ампер | Задний стеклоочиститель |
| 13 | 30 ампер | Вспомогательный вентилятор |
| 14 | 60 ампер | Антиблокировочная тормозная система на четыре колеса (4WABS) |
| 15 | 50 ампер | Компрессор с пневмоподвеской |
| 16 | 40 ампер | Заряд аккумуляторной батареи прицепа, предохранитель № 2 блока мини-предохранителей двигателя, предохранитель № 4 блока мини-предохранителей двигателя |
| 17 | 30 ампер | Полноприводной (4WD) мотор раздаточной коробки и сцепление |
| 18 | 30 ампер | Сиденье водителя с электроприводом |
| 19 | 20 ампер | Топливный насос |
| 20 | 50 ампер | Распределительная коробка зажигания переключила питание |
| 21 год | 50 ампер | Распределительная коробка зажигания переключила питание |
| 22 | 50 ампер | Питание аккумуляторной батареи распределительной коробки |
| 23 | 40 ампер | Передний вентилятор |
| 24 | 30 ампер | Питание модуля управления трансмиссией |
| 25 | 30 КБ | Windows |
| 26 | — | не используется |
| 27 | 40 ампер | Подогрев подсветки и зеркал |
| 28 | 30 ампер | Электрический тормоз прицепа |
| 29 | 30 ампер | Гибридный вентилятор, лунная крыша, откидные окна |
| Номер слота | Описание | |
| 1 | — | не используется |
| 2 | — | PCM диод |
| Номер слота | Описание | |
| 1 | — | Стеклоочистители с высокой / низкой скоростью |
| 2 | — | Стеклоочистители работают / паркуются |
| 3 | — | Реле насоса переднего омывателя |
| 4 | — | Реле топливного насоса |
| 5 | Реле звукового сигнала | |
| 6 | — | Реле питания PCM |

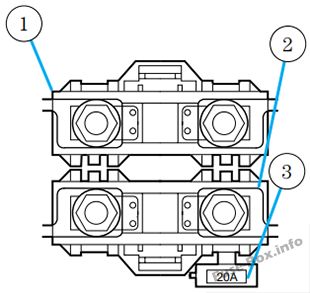

Предохранители первичной батареи (мегапредохранители) (1997 г.)
| Расположение | Сила тока | Описание |
|---|---|---|
| 1 | 175 | Блок питания Megafuse |
| 2 | 175 | Генератор Megafuse |
| 3 | 20 | Полевой мини-предохранитель генератора |
Блок предохранителей двигателя (1997 г.)
| Номер слота | Рейтинг усилителя | Цепи защищены |
|---|---|---|
| 1 | 5 ампер | Модуль управления трансмиссией (PCM) |
| 2 | 20 ампер | Лампы остановки / поворота прицепа |
| 3 | 10 ампер | Задняя интегрированная панель управления аудиосистемой (RICP), чейнджер компакт-дисков, радио |
| 4 | 10 ампер | Подножки Лампы |
| 5 | 20 ампер | Усилитель, Усилитель сабвуфера |
| 6 | — | Не используется |
1998 г.
Пассажирский салон
Назначение предохранителей в салоне (1998 г.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | 15А | Реле мигалки |
| 2 | 5А | Комбинация приборов, модуль верхнего путевого компьютера (OTC) |
| 3 | 25А | Зажигалка |
| 4 | 5А | Реле габаритных огней, реле фары, модуль автолампы, модуль удаленной защиты от краж (RAP), переключатель зеркала с электроприводом |
| 5 | 15А | Датчик диапазона цифровой трансмиссии (DTR), Модуль дневных ходовых огней (DRL), Узел сервопривода / усилителя регулировки скорости, Узел управления обогревателем-кондиционером, Привод дверцы смесителя, Модуль Электронной регулируемой диафрагмы (EVO) |
| 6 | 5А | Привод блокировки переключения передач, стандартный электронный модуль (GEM), модуль пневматической подвески 4 колес (4WAS), датчик компаса, датчик вращения рулевого колеса, реле обогреваемой сетки, модуль верхнего путевого компьютера (OTC) |
| 7 | 5А | Вспомогательное реле кондиционера, электродвигатель вентилятора консоли |
| 8 | 5А | Радио, главный выключатель света, модуль удаленной защиты от кражи (RAP) |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 30А | Реле насоса омывателя, реле работы / парковки стеклоочистителя, реле включения / выключения стеклоочистителя, электродвигатель стеклоочистителя, реле насоса заднего стеклоочистителя |
| 12 | 5А | Коннектор канала передачи данных (DLC) |
| 13 | 15А | Переключатель включения / выключения тормоза (BOO), переключатель давления в тормозной системе |
| 14 | 15А | Реле экономии заряда аккумулятора, реле освещения салона |
| 15 | 5А | Универсальный электронный модуль (GEM), модуль пассивной противоугонной системы (PATS) |
| 16 | 20А | Комбинация приборов (без DRL), модуль дневных ходовых огней (DRL), фары дальнего света (питание подается через многофункциональный переключатель) |
| 17 | 10А | Переключатель подсветки с подогревом, левое зеркало с электроприводом / обогревом сигнального зеркала, правое электропривод / сигнальное зеркало с подогревом |
| 18 | 5А | Выключатель основного света, стандартный электронный модуль (GEM), подсветка приборов (питание подается через выключатель основного света) |
| 19 | 10А | Комбинация приборов, диагностический монитор подушек безопасности |
| 20 | 5А | Пневматическая подвеска на 4 колеса (4WAS), стандартный электронный модуль (GEM) |
| 21 год | 15А | Датчик диапазона цифровой передачи (DTR), панель предохранителей / реле распределительной коробки (предохранитель 20) |
| 22 | 10А | Диагностический монитор подушки безопасности |
| 23 | 10А | Реле заряда аккумуляторной батареи буксировки прицепа, соленоид отключения центральной оси 4X4, соленоид отключения центральной оси 4X2, переключатель функций, задняя интегрированная панель управления, вакуумный соленоид рециркуляции, вспомогательный привод режима кондиционера, дополнительный модуль управления кондиционером |
| 24 | 10А | Образец переключателя функций |
| 25 | 5А | Модуль 4-колесной антиблокировочной тормозной системы (4WABS), реле 4WABS |
| 26 | 10А | Модуль дневных ходовых огней (ДХО), правая фара (питание подается через многофункциональный переключатель) |
| 27 | 5А | Выключатель главного света, реле противотуманных фар |
| 28 | 10А | Левая фара |
| 29 | 5А | Модуль автолампы, комбинация приборов, переключатель управления коробкой передач (TCS) |
| 30 | 30А | Конденсатор радиошумов, катушка зажигания, силовой диод PCM, катушка на вилках |
| 31 год | — | Не используется |

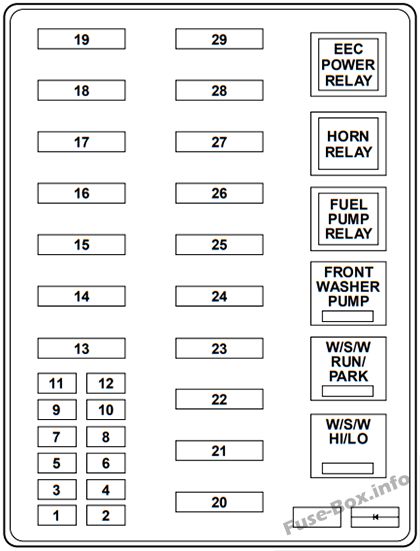

Моторного отсека
Назначение предохранителей в блоке распределения питания (1998 г.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | 20 А * | Реле фар буксировки прицепа, реле заднего хода буксировки прицепа |
| 2 | 10А * | Диагностический монитор подушки безопасности |
| 3 | 30 А * | Все реле разблокировки, все реле блокировки, реле разблокировки водителя |
| 4 | 15А * | Переключатель отправителя пневматической подвески |
| 5 | 20 А * | Реле звукового сигнала |
| 6 | 30 А * | Радио, усилитель звука премиум-класса, CD-чейнджер, задняя интегрированная панель управления, питание сабвуфера (предохранитель 3 и предохранитель 5) |
| 7 | 15А * | Выключатель главного света, реле габаритных огней |
| 8 | 30 А * | Выключатель основного света, реле фар, многофункциональный переключатель |
| 9 | 15А * | Модуль дневных ходовых огней (ДХО), реле противотуманных фар |
| 10 | 25 А * | Разъем вспомогательного питания приборной панели |
| 11 | 25 А * | Разъем вспомогательного питания консоли |
| 12 | 10А * | Реле электродвигателя подъема заднего стеклоочистителя, реле электродвигателя опускания заднего стеклоочистителя |
| 13 | 30А ** | Вспомогательное реле кондиционера |
| 14 | 60A ** | Модуль 4-колесной антиблокировочной тормозной системы (4WABS) |
| 15 | 50А ** | Твердотельное реле компрессора пневматической подвески |
| 16 | 40A ** | Реле заряда аккумуляторной батареи прицепа, модуль предохранителей двигателя (предохранитель 2) |
| 17 | 30А ** | Реле переключения передач, реле переключения передач раздаточной коробки |
| 18 | 30А ** | Контрольный образец сиденья с электроприводом |
| 19 | 20А ** | Реле топливного насоса |
| 20 | 50А ** | Замок зажигания (B4 и B5) |
| 21 год | 50А ** | Замок зажигания (B1 и B3) |
| 22 | 50А ** | Подача батареи в распределительную коробку с предохранителями / реле |
| 23 | 40A ** | Реле вентилятора I / P |
| 24 | 30А ** | Реле питания PCM, модуль предохранителя двигателя (предохранитель 1) |
| 25 | 30A CB | Панель реле / предохранителей распределительной коробки, реле задержки ACC |
| 26 | — | Не используется |
| 27 | 40A ** | Панель реле / предохранителей в распределительной коробке, реле обогреваемой сети |
| 28 | 30А ** | Электронный контроллер тормозов прицепа |
| 29 | 30А ** | Реле откидного окна, реле гибридного вентилятора системы охлаждения |
| * Мини-предохранители ** Макси-предохранители |
Предохранители первичной батареи (мегапредохранители) (1998 г.)
| Расположение | Сила тока | Описание |
|---|---|---|
| 1 | 175 | Блок питания Megafuse |
| 2 | 175 | Генератор Megafuse |
| 3 | 20 | Полевой мини-предохранитель генератора |
Блок предохранителей двигателя (1998 г.)
| Номер слота | Рейтинг усилителя | Цепи защищены |
|---|---|---|
| 1 | 5 ампер | Модуль управления трансмиссией (PCM) |
| 2 | 20 ампер | Лампы остановки / поворота прицепа |
| 3 | 10 ампер | Задняя интегрированная панель управления аудиосистемой (RICP), чейнджер компакт-дисков, радио |
| 4 | 10 ампер | Подножки Лампы |
| 5 | 20 ампер | Усилитель, Усилитель сабвуфера |
| 6 | — | Не используется |

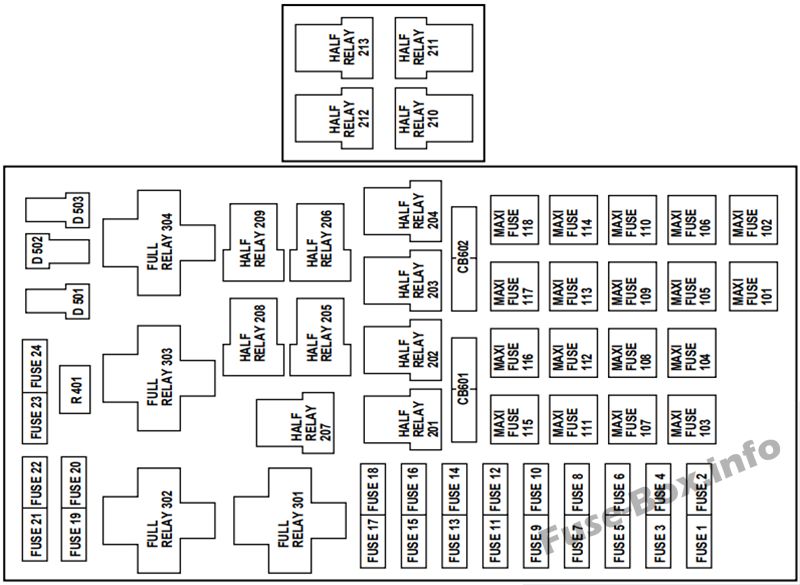

1999 г.
Пассажирский салон
Назначение предохранителей в салоне (1999 г.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | 25А | Аудио |
| 2 | 5А | Верхний бортовой компьютер, электронный автоматический контроль температуры (EATC), модуль управления трансмиссией (PCM), кластер |
| 3 | 20А | Прикуриватель, разъем для диагностического прибора OBD-II |
| 4 | 15А | Модуль автолампы, модуль дистанционного входа, зеркала, переключатель пневматической подвески |
| 5 | 15А | Реле муфты переменного тока, модуль управления скоростью, лампа заднего хода, модуль EVO, переключатель климатического режима (реле переднего вентилятора), реле дневных ходовых огней |
| 6 | 5А | Блок, верхний бортовой компьютер, компас, соленоид блокировки переключения передач, модуль пневматической подвески, модуль GEM, датчик рулевого управления EVO |
| 7 | 5А | Реле вентилятора Aux A / C, вентилятор консоли |
| 8 | 5А | Радио, модуль удаленного входа, модуль GEM |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 30А | Реле насоса переднего омывателя, реле работы / парковки стеклоочистителя, реле высокого / низкого давления стеклоочистителя, электродвигатель стеклоочистителя, реле насоса заднего омывателя |
| 12 | — | Не используется |
| 13 | 20А | Выключатель стоп-сигнала (лампы), указатель поворота / аварийной сигнализации, модуль управления скоростью |
| 14 | 15А | Задние дворники, лампы подножки, реле экономии заряда аккумулятора, реле освещения салона, реле задержки аксессуаров (электрические стеклоподъемники) |
| 15 | 5А | Выключатель стоп-сигнала, (контроль скорости, блокировка переключения тормозов, АБС, входы модуля PCM), модуль GEM |
| 16 | 20А | Фары (дальний свет), комбинация (индикатор дальнего света) |
| 17 | 10А | Зеркала с подогревом, индикатор переключателя решетки обогрева |
| 18 | 5А | Подсветка прибора (питание переключателя диммера) |
| 19 | — | Не используется |
| 20 | 5А | Аудиосистема, модуль четырехколесной пневматической подвески (4WAS), модуль GEM |
| 21 год | 15А | Реле стартера, предохранитель 20 |
| 22 | 10А | Модуль подушки безопасности |
| 23 | 10А | Aux A / C, подогрев сидений, зарядка аккумулятора прицепа, сигнал поворота / аварийной сигнализации, привод дверцы вентилятора консоли |
| 24 | 10А | Переключатель климатического режима (реле вентилятора), EATC (через предохранитель 7), реле вентилятора EATC |
| 25 | 5А | Модуль 4-колесной антиблокировочной тормозной системы (4WABS) |
| 26 | 10А | Правая фара ближнего света |
| 27 | 5А | Реле противотуманных фар и индикатор противотуманных фар |
| 28 | 10А | Левая фара ближнего света |
| 29 | 5А | Модуль автолампы, переключатель управления повышающей передачей |
| 30 | 30А | Пассивный противоугонный трансивер, кластер, катушки зажигания, реле модуля управления трансмиссией |
| 31 год | 10А | Задняя интегрированная панель управления (аудио), CD-плеер |
| Реле 1 | — | Реле лампы освещения салона |
| Реле 2 | — | Реле экономии заряда батареи |
| Реле 3 | — | Реле обогревателя заднего стекла |
| Реле 4 | — | Реле окна в одно касание |
| Реле 5 | — | Реле задержки ACC |
Моторного отсека
Назначение предохранителей в блоке распределения питания (1999 г.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | 25А * | Силовая установка |
| 2 | 30 А * | Модуль управления трансмиссией |
| 3 | 30 А * | Фары / Автолампы |
| 4 | 2 5 А * | Консоль PowerPoint |
| 5 | 20 А * | Задний фонарь для буксировки прицепа / стояночные фонари |
| 6 | 15А * | Парковые лампы / Автолампы |
| 7 | 20 А * | Рог |
| 8 | 30 А * | Замки двери с электроприводом |
| 9 | 15А * | Дневные ходовые огни (ДХО), противотуманные фары |
| 10 | 20 А * | Топливный насос |
| 11 | 20 А * | Поле генератора |
| 12 | 10 А * | Задние дворники |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 10 А * | Подножки Лампы |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | 15 А * | Модуль управления трансмиссией, топливные форсунки, топливный насос, датчик массового расхода воздуха |
| 19 | 10 А * | Остановка буксировки прицепа и фонарь правого поворота |
| 20 | 10 А * | Остановка буксировки прицепа и лампа левого поворота |
| 21 год | — | Не используется |
| 22 | — | Не используется |
| 23 | 15 А * | Модуль управления трансмиссией, датчики HEGO, вентиляционное отверстие адсорбера |
| 24 | 15 А * | Модуль управления трансмиссией, автоматическая коробка передач, датчик CMS |
| 101 | 30А ** | Зарядка аккумулятора прицепа |
| 102 | 50А ** | Четырехколесный антиблокировочный тормозной модуль |
| 103 | 50А ** | Подача батареи соединительного блока |
| 104 | 30А ** | Мотор переключения передач и сцепление 4×4 |
| 105 | 40A ** | Передний вентилятор климат-контроля |
| 106 | — | Не используется |
| 107 | — | Не используется |
| 108 | 30А ** | Электрический тормоз прицепа |
| 109 | 50А ** | Компрессор с пневматической подвеской |
| 110 | 30А ** | Люк, откидные окна и сиденья с подогревом |
| 111 | 50А ** | Питание от батареи переключателя зажигания (пусковая цепь) |
| 112 | 30А ** | Сиденье водителя с электроприводом, регулируемые педали |
| 113 | 50А ** | Питание от батареи выключателя зажигания (рабочие и вспомогательные цепи) |
| 114 | 30А ** | Дополнительный вентилятор климат-контроля |
| 115 | — | Не используется |
| 116 | 40A ** | Обогрев заднего стекла, подогрев зеркал |
| 117 | — | Не используется |
| 118 | — | Не используется |
| 201 | — | Реле габаритных огней прицепа |
| 202 | — | Реле работы / парковки переднего стеклоочистителя |
| 203 | — | Реле фонарей заднего хода прицепа |
| 204 | — | Реле муфты кондиционера |
| 205 | — | Реле звукового сигнала |
| 206 | — | Реле противотуманных фар |
| 207 | — | Реле насоса переднего омывателя |
| 208 | — | Реле насоса заднего омывателя |
| 209 | — | Реле Hi / Lo переднего стеклоочистителя |
| 210 | — | Не используется |
| 211 | — | Не используется |
| 212 | — | Реле включения заднего стеклоочистителя |
| 213 | — | Реле опускания заднего стеклоочистителя |
| 301 | — | Реле топливного насоса |
| 302 | — | Реле заряда аккумуляторной батареи прицепа |
| 303 | — | Не используется |
| 304 | — | Реле модуля управления трансмиссией |
| 401 | — | Не используется |
| 501 | — | Модуль управления трансмиссией Диод |
| 502 | — | Диод сцепления кондиционера |
| 503 | — | Не используется |
| 601 | 30А | Дополнительное оборудование с задержкой (электрические стеклоподъемники, откидные окна, люк на крыше) |
| 602 | — | Не используется |
| * Мини-предохранители ** Макси-предохранители |
2000 г.
Пассажирский салон
Назначение предохранителей в салоне (2000 г.)
| № | Рейтинг усилителя | Описание панели предохранителей в салоне |
|---|---|---|
| 1 | 25А | Аудио |
| 2 | 5А | Верхний бортовой компьютер, электронный автоматический контроль температуры (EATC), модуль управления трансмиссией (PCM), кластер |
| 3 | 20 А | Прикуриватель, разъем для диагностического прибора OBD-II |
| 4 | 7,5 А | Модуль удаленного доступа, зеркала, функции памяти (сиденья и педали) |
| 5 | 15А | Модуль контроля скорости, лампа заднего хода, модуль EVO, переключатель климатического режима (реле переднего вентилятора), реле дневных ходовых огней, система обратного срабатывания, автоблокировка, зеркало с электронным управлением |
| 6 | 5А | Комбинация приборов, верхний бортовой компьютер, компас, электромагнит блокировки переключения передач, модуль пневматической подвески, модуль GEM, датчик рулевого управления EVO, подогрев зеркала, обогреватель заднего стекла, система обратного срабатывания |
| 7 | 5А | Реле дополнительного вентилятора кондиционера (через предохранитель 22) |
| 8 | 5А | Радио, модуль удаленного входа, модуль GEM |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 30А | Реле насоса переднего омывателя, реле работы / парковки стеклоочистителя, реле высокого / низкого давления стеклоочистителя, электродвигатель стеклоочистителя, реле насоса заднего омывателя |
| 12 | 15А | Переключатель пневматической подвески |
| 13 | 20 А | Выключатель стоп-сигнала (лампы), указатель поворота / аварийной сигнализации, модуль управления скоростью |
| 14 | 15А | Задние дворники, лампы подножки, реле энергосбережения, реле освещения салона, реле задержки дополнительных устройств (электрические стеклоподъемники, люк на крыше, откидные окна) |
| 15 | 5А | Выключатель стоп-сигнала, (регулировка скорости, блокировка переключения тормозов, ABS, входы модуля PCM, модуль пневматической подвески, Autolock), модуль GEM |
| 16 | 20 А | Фары (дальний свет), комбинация (индикатор дальнего света) |
| 17 | 10А | Зеркала с подогревом, индикатор переключателя решетки обогрева |
| 18 | 5А | Подсветка прибора (питание переключателя диммера) |
| 19 | — | Не используется |
| 20 | 5А | Аудио, модуль пневматической подвески, модуль GEM, модуль памяти |
| 21 год | 15А | Реле стартера, предохранитель 20, переключатель диапазонов коробки передач |
| 22 | 10А | Модуль подушки безопасности, переключатель климатического режима (реле вентилятора), EATC, реле вентилятора EATC, предохранитель питания 7 |
| 23 | 10А | Aux A / C, подогрев сидений, зарядка аккумулятора прицепа, указатель поворота / аварийной сигнализации, реле сцепления 4×4, потолочная консоль, зеркало E / C, модуль антиблокировочной тормозной системы на 4 колеса (4WABS) |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 10А | Правая фара ближнего света |
| 27 | 5А | Реле противотуманных фар и индикатор противотуманных фар |
| 28 | 10А | Левая фара ближнего света |
| 29 | 5А | Модуль автолампы, образец контроля повышающей передачи трансмиссии |
| 30 | 30А | Пассивный противоугонный трансивер, кластер, катушки зажигания, реле модуля управления трансмиссией |
| 31 год | 10А | Задняя интегрированная панель управления (аудио), CD-плеер |
| Реле 1 | — | Реле лампы освещения салона |
| Реле 2 | — | Реле экономии заряда батареи |
| Реле 3 | — | Реле обогревателя заднего стекла |
| Реле 4 | — | Реле окна в одно касание |
| Реле 5 | — | Реле задержки ACC |
Моторного отсека
Назначение предохранителей в блоке распределения питания (2000 г.)
| № | Рейтинг усилителя | Описание блока распределения питания |
|---|---|---|
| 1 | 20А * | Силовая установка |
| 2 | 30А * | Модуль управления трансмиссией |
| 3 | 30А * | Фары / Автолампы |
| 4 | 20А * | Консоль PowerPoint |
| 5 | 20А * | Задний фонарь для буксировки прицепа / стояночные фонари |
| 6 | 15 А * | Парковочные фонари / автолампы, питание Предохранитель в пассажирском отсеке 18 |
| 7 | 20А * | Рог |
| 8 | 30А * | Замки двери с электроприводом |
| 9 | 15 А * | Дневные ходовые огни (ДХО), противотуманные фары |
| 10 | 20А * | Топливный насос |
| 11 | 20А * | Поле генератора |
| 12 | 10 А * | Задние дворники |
| 13 | 15 А * | Муфта A / C |
| 14 | — | Не используется |
| 15 | 10 А * | Подножки Лампы |
| 16 | — | Не используется |
| 17 | 10 А * | Перевернуть окна |
| 18 | 15 А * | Модуль управления трансмиссией, топливные форсунки, топливный насос, датчик массового расхода воздуха |
| 19 | 10 А * | Остановка буксировки прицепа и фонарь правого поворота |
| 20 | 10 А * | Остановка буксировки прицепа и лампа левого поворота |
| 21 год | — | Не используется |
| 22 | — | Не используется |
| 23 | 15 А * | Датчики HEGO, вентиляция канистры, автоматическая коробка передач, датчик CMS |
| 24 | — | Не используется |
| 101 | 30А ** | Зарядка аккумулятора прицепа |
| 102 | 50А ** | Четырехколесный антиблокировочный тормозной модуль |
| 103 | 50А ** | Подача батареи соединительного блока |
| 104 | 30А ** | Мотор переключения передач и сцепление 4×4 |
| 105 | 40A ** | Передний вентилятор климат-контроля |
| 106 | — | Не используется |
| 107 | — | Не используется |
| 108 | 30А ** | Электрический тормоз прицепа |
| 109 | 50А ** | Компрессор с пневматической подвеской |
| 110 | 30А ** | Сиденья с подогревом |
| 111 | 40A ** | Питание от батареи переключателя зажигания (цепь работы / запуска) |
| 112 | 30А ** | Сиденье водителя с электроприводом, регулируемые педали, модуль памяти |
| 113 | 40A ** | Питание от батареи переключателя зажигания (рабочие и вспомогательные цепи) |
| 114 | 30А ** | Дополнительный вентилятор климат-контроля |
| 115 | — | Не используется |
| 116 | 40A ** | Обогрев заднего стекла, подогрев зеркал |
| 117 | — | Не используется |
| 118 | — | Не используется |
| 201 | — | Реле габаритных огней прицепа |
| 202 | — | Реле работы / парковки переднего стеклоочистителя |
| 203 | — | Реле фонарей заднего хода прицепа |
| 204 | — | Реле муфты кондиционера |
| 205 | — | Задний дворник вниз |
| 206 | — | Реле противотуманных фар |
| 207 | — | Реле насоса переднего омывателя |
| 208 | — | Реле насоса заднего омывателя |
| 209 | — | Задний дворник вверх |
| 301 | — | Реле топливного насоса |
| 302 | — | Реле заряда аккумуляторной батареи прицепа |
| 303 | — | Реле Hi / Lo стеклоочистителя |
| 304 | — | Реле модуля управления трансмиссией |
| 401 | — | Не используется |
| 501 | — | Модуль управления трансмиссией Диод |
| 502 | — | Диод сцепления кондиционера |
| 503 | — | Не используется |
| 601 | 30А | Дополнительное оборудование с задержкой (электрические стеклоподъемники, откидные окна, люк на крыше) |
| 602 | — | Не используется |
| * Мини-предохранители ** Макси-предохранители |
2001, 2002
Пассажирский салон
Назначение предохранителей в салоне (2001, 2002)
| № | Рейтинг усилителя | Описание панели предохранителей в салоне |
|---|---|---|
| 1 | 25А | Аудио |
| 2 | 5А | Верхний бортовой компьютер, электронный автоматический контроль температуры (EATC), модуль управления трансмиссией (PCM), кластер |
| 3 | 20А | Прикуриватель, разъем для диагностического прибора OBD-II |
| 4 | 7,5 А | Модуль удаленного доступа, зеркала, функции памяти (сиденья и педали) |
| 5 | 15А | Модуль контроля скорости, лампа заднего хода, модуль EVO, переключатель климатического режима (реле переднего вентилятора), реле дневных ходовых огней, система обратного срабатывания, автоблокировка, зеркало с электронным управлением |
| 6 | 5А | Комбинация приборов, верхний бортовой компьютер, компас, электромагнит блокировки переключения передач, модуль пневматической подвески, модуль GEM, датчик рулевого управления EVO, подогрев зеркала, обогреватель заднего стекла, система обратного срабатывания |
| 7 | 5А | Реле дополнительного вентилятора кондиционера (через предохранитель 22) |
| 8 | 5А | Радио, модуль удаленного входа, модуль GEM |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 30А | Реле насоса переднего омывателя, реле работы / парковки стеклоочистителя, реле высокого / низкого давления стеклоочистителя, электродвигатель стеклоочистителя, реле насоса заднего омывателя |
| 12 | 15А | Переключатель пневматической подвески |
| 13 | 20А | Выключатель стоп-сигнала (лампы), указатель поворота / аварийной сигнализации, модуль управления скоростью |
| 14 | 15А | Задние дворники, лампы подножки, реле энергосбережения, реле освещения салона, реле задержки дополнительных устройств (электрические стеклоподъемники, люк на крыше, откидные окна) |
| 15 | 5А | Выключатель стоп-сигнала, (регулировка скорости, блокировка переключения тормозов, ABS, входы модуля PCM, модуль пневматической подвески, Autolock), модуль GEM |
| 16 | 20А | Фары (дальний свет), комбинация (индикатор дальнего света) |
| 17 | 10А | Зеркала с подогревом, индикатор переключателя решетки обогрева |
| 18 | 5А | Подсветка прибора (питание переключателя диммера) |
| 19 | — | Не используется |
| 20 | 5А | Аудио, модуль пневматической подвески, модуль GEM, модуль памяти |
| 21 год | 15А | Реле стартера, предохранитель 20, переключатель диапазонов коробки передач |
| 22 | 10А | Модуль подушки безопасности, интеллектуальный модуль отключения подушки безопасности пассажира |
| 23 | 10А | Aux A / C, подогрев сидений, зарядка аккумулятора прицепа, указатель поворота / аварийной сигнализации, реле сцепления 4×4, потолочная консоль, зеркало E / C, модуль антиблокировочной тормозной системы на 4 колеса (4WABS) |
| 24 | 10А | Модуль EATC, реле вентилятора EATC, узел переключателя климат-контроля, предохранитель питания 7 |
| 25 | — | Не используется |
| 26 | 10А | Правая фара ближнего света |
| 27 | 5А | Реле противотуманных фар и индикатор противотуманных фар |
| 28 | 10А | Левая фара ближнего света |
| 29 | 5А | Модуль автолампы, переключатель управления повышающей передачей |
| 30 | 30А | Пассивный противоугонный трансивер, кластер, катушки зажигания, реле модуля управления трансмиссией |
| 31 год | 10А | Задняя интегрированная панель управления (аудио), CD-плеер |
| Реле 1 | — | Реле лампы освещения салона |
| Реле 2 | — | Реле экономии заряда батареи |
| Реле 3 | — | Реле обогревателя заднего стекла |
| Реле 4 | — | Реле окна в одно касание |
| Реле 5 | — | Реле задержки ACC |
Моторного отсека
Назначение предохранителей в распределительной коробке (2001, 2002)
| № | Рейтинг усилителя | Описание блока распределения питания |
|---|---|---|
| 1 | 20А * | Силовая установка |
| 2 | 30А * | Модуль управления трансмиссией |
| 3 | 30А * | Фары / Автолампы |
| 4 | 20А * | Консоль PowerPoint |
| 5 | 20А * | Задний фонарь для буксировки прицепа / стояночные фонари |
| 6 | 15 А * | Парковочные фонари / автолампы, питание Предохранитель в пассажирском отсеке 18 |
| 7 | 20А * | Рог |
| 8 | 30А * | Замки двери с электроприводом |
| 9 | 15 А * | Дневные ходовые огни (ДХО), противотуманные фары |
| 10 | 20А * | Топливный насос |
| 11 | 20А * | Поле генератора |
| 12 | 10 А * | Задние дворники |
| 13 | 15 А * | Муфта A / C |
| 14 | — | Не используется |
| 15 | 10 А * | Подножки Лампы |
| 16 | — | Не используется |
| 17 | 10 А * | Перевернуть окна |
| 18 | 15 А * | Модуль управления трансмиссией, топливные форсунки, топливный насос, датчик массового расхода воздуха |
| 19 | 10 А * | Остановка буксировки прицепа и фонарь правого поворота |
| 20 | 10 А * | Остановка буксировки прицепа и лампа левого поворота |
| 21 год | — | Не используется |
| 22 | — | Не используется |
| 23 | 15 А * | Датчики HEGO, вентиляция канистры, автоматическая коробка передач, датчик CMS |
| 24 | — | Не используется |
| 101 | 30А ** | Зарядка аккумулятора прицепа |
| 102 | 50А ** | Четырехколесный антиблокировочный тормозной модуль |
| 103 | 50А ** | Подача батареи соединительного блока |
| 104 | 30А ** | Мотор переключения передач и сцепление 4×4 |
| 105 | 40A ** | Передний вентилятор климат-контроля |
| 106 | — | Не используется |
| 107 | — | Не используется |
| 108 | 30А ** | Электрический тормоз прицепа |
| 109 | 50А ** | Компрессор с пневматической подвеской |
| 110 | 30А ** | Сиденья с подогревом |
| 111 | 40A ** | Питание от батареи переключателя зажигания (цепь работы / запуска) |
| 112 | 30А ** | Сиденье водителя с электроприводом, регулируемые педали, модуль памяти |
| 113 | 40A ** | Питание от батареи переключателя зажигания (рабочие и вспомогательные цепи) |
| 114 | 30А ** | Дополнительный вентилятор климат-контроля |
| 115 | — | Не используется |
| 116 | 40A ** | Обогрев заднего стекла, подогрев зеркал |
| 117 | — | Не используется |
| 118 | — | Не используется |
| 201 | — | Реле габаритных огней прицепа |
| 202 | — | Реле работы / парковки переднего стеклоочистителя |
| 203 | — | Реле фонарей заднего хода прицепа |
| 204 | — | Реле муфты кондиционера |
| 205 | — | Задний дворник вниз |
| 206 | — | Реле противотуманных фар |
| 207 | — | Реле насоса переднего омывателя |
| 208 | — | Реле насоса заднего омывателя |
| 209 | — | Задний дворник вверх |
| 301 | — | Реле топливного насоса |
| 302 | — | Реле заряда аккумуляторной батареи прицепа |
| 303 | — | Реле Hi / Lo стеклоочистителя |
| 304 | — | Реле модуля управления трансмиссией |
| 401 | — | Не используется |
| 501 | — | Модуль управления трансмиссией Диод |
| 502 | — | Диод сцепления кондиционера |
| 503 | — | Не используется |
| 601 | 30А | Дополнительное оборудование с задержкой (электрические стеклоподъемники, откидные окна, люк на крыше) |
| 602 | — | Не используется |
| * Мини-предохранители ** Макси-предохранители |
