В данной статье мы рассмотрим Ford F-150 двенадцатого поколения, выпускавшийся с 2009 по 2014 год. Здесь вы найдете схемы предохранителей Ford F-150 2009, 2010, 2011, 2012, 2013 и 2014 годов, получите информацию о местонахождении. панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение блока предохранителей
Пассажирский салон

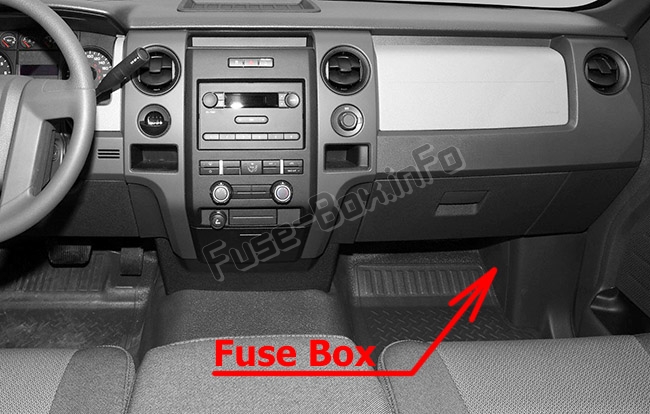

Панель предохранителей расположена под правой стороной панели приборов за крышкой.
Чтобы снять облицовку для доступа к блоку предохранителей, потяните панель на себя, откиньте ее в сторону и снимите.
Чтобы переустановить его, совместите выступы с пазами на панели, затем нажмите на него, чтобы закрыть. Чтобы снять крышку блока предохранителей, нажмите на выступы с обеих сторон крышки, затем снимите крышку.
Чтобы переустановить крышку блока предохранителей, поместите верхнюю часть крышки на панель предохранителей, затем нажмите на нижнюю часть крышки, пока не услышите щелчок. Осторожно потяните за крышку, чтобы убедиться, что она сидит правильно.
Моторного отсека
Блок распределения питания расположен в моторном отсеке.

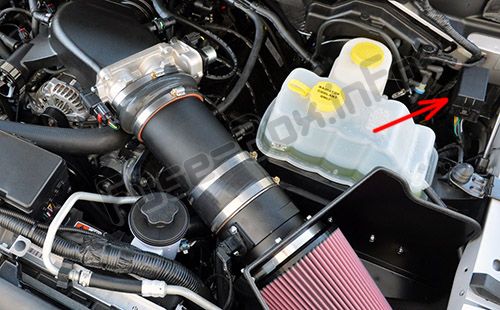

Блок дополнительных реле (только SVT Raptor)
Блок реле расположен в левом заднем углу моторного отсека.
Схемы блока предохранителей
2009 г.
Пассажирский салон
Назначение предохранителей в салоне (2009 г.)
| № | Рейтинг усилителя | Защищенные схемы |
|---|---|---|
| 1 | 30А | Лунная крыша |
| 2 | 15А | Не используется (запасной) |
| 3 | 15А | Не используется (запасной) |
| 4 | 30А | Не используется (запасной) |
| 5 | 10А | Подсветка клавиатуры, блокировка переключения тормоза (BSI), питание микропроцессора SJB |
| 6 | 20А | Поворотники, стоп-сигналы |
| 7 | 10А | Фары ближнего света (слева) |
| 8 | 10А | Фары ближнего света (правые) |
| 9 | 15А | Освещение салона, Лампы Cargo |
| 10 | 15А | Подсветка, Лампы для лужа |
| 11 | 10А | Не используется (запасной) |
| 12 | 7,5 А | Переключатель зеркала с электроприводом, питание микропроцессора модуля сиденья с памятью, переключатель на рулевой колонке |
| 13 | 5А | СИНХРОНИЗАЦИЯ |
| 14 | 10А | Не используется (запасной) |
| 15 | 10А | Климат-контроль |
| 16 | 15А | Питание выключателя зажигания |
| 17 | 20А | Все двигатели замка подаются |
| 18 | 20А | Переключатель сиденья с памятью водителя |
| 19 | 25А | Не используется (запасной) |
| 20 | 15А | Регулируемые педали, Datalink |
| 21 год | 15А | Противотуманные фары, индикатор противотуманных фар |
| 22 | 15А | Парковые фонари, Боковые габаритные фонари |
| 23 | 15А | Фары дальнего света |
| 24 | 20А | Рог |
| 25 | 10А | Лампы внутреннего освещения, питание среднего ящика |
| 26 | 10А | Комбинация приборов, соленоид блокировки выхода из строя, информационный дисплей радио (CID), радио-кнопки, звуковой сигнал при нажатии на кнопку |
| 27 | 20А | Не используется |
| 28 | 5А | Отключение радио |
| 29 | 5А | Комбинация приборов |
| 30 | 5А | Индикатор отключения подушки безопасности пассажира |
| 31 год | 10А | Модуль управления удерживающими устройствами |
| 32 | 10А | Не интегрированный модуль компаса, модуль сиденья только с подогревом |
| 33 | 10А | Контроллер тормозов прицепа |
| 34 | 5А | Электронный индикатор блокировки дифференциала |
| 35 год | 10А | Ассистент парковки сзади |
| 36 | 5А | Приемопередатчик PATS |
| 37 | 10А | Не используется (запасной) |
| 38 | 20А | Сабвуфер |
| 39 | 20А | Радио, дисплей навигации |
| 40 | 20А | Не используется (запасной) |
| 41 год | 15А | Зеркало EC, Подсветка переключателя дверного замка, Задержка радиоприемника |
| 42 | 10А | Не используется (запасной) |
| 43 год | 10А | Реле обогрева зеркал / подсветки, Датчик дождя, Камера заднего вида |
| 44 | 10А | Не используется (запасной) |
| 45 | 5А | Логика переднего стеклоочистителя, реле электродвигателя вентилятора |
| 46 | 7,5 А | Датчик классификации пассажиров (OCS) |
| 47 | Автоматический выключатель 30А | Электрические стеклоподъемники, Лунная крыша, Электрическая раздвижная подсветка |
| 48 | — | Реле с задержкой включения (питание предохранителя 41 и автоматического выключателя 47) |
Моторного отсека
Назначение предохранителей в блоке распределения питания (2009 г.)
| № | Рейтинг усилителя | Защищенные схемы |
|---|---|---|
| 1 | — | Реле питания PCM |
| 2 | — | Реле стартера |
| 3 | — | Реле электродвигателя вентилятора |
| 4 | — | Реле подсветки с подогревом |
| 5 | — | Не используется |
| 6 | — | Реле габаритных огней прицепа |
| 7 | — | Не используется |
| 8 | — | Топливный насос |
| 9 | — | Зарядное устройство для аккумуляторной батареи прицепа |
| 10 | — | Не используется |
| 11 | 30А ** | Электродвигатели подножки |
| 12 | — | Не используется |
| 13 | 30А ** | Реле стартера |
| 14 | 30А ** | Пассажирские сиденья с электроприводом |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | 30А ** | Тормоз прицепа |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | 20А ** | Модуль 4×4 (ESOF) |
| 21 год | 30А ** | Зарядка аккумуляторной батареи прицепа |
| 22 | 20А ** | Зажигалка |
| 23 | — | Реле муфты кондиционера |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 10 А * | PCM (KAPWR), соленоид вентиляции адсорбера, трансмиссия, реле PCM |
| 27 | 20 А * | Реле топливного насоса |
| 28 | — | Не используется |
| 29 | 10 А * | 4×4 |
| 30 | 10 А * | Муфта кондиционера |
| 31 год | 20 А * | Реле габаритных огней прицепа |
| 32 | 40A ** | Реле обогрева подсветки / зеркала |
| 33 | — | Не используется |
| 34 | 40A ** | Реле PCM |
| 35 год | — | Не используется |
| 36 | 30А ** | Модуль контроля устойчивости к качению (RSC) |
| 37 | — | Левое реле остановки / поворота прицепа |
| 38 | — | Правое реле остановки / поворота прицепа |
| 39 | — | Резервные лампы |
| 40 | — | Не используется |
| 41 год | — | Не используется |
| 42 | — | Не используется |
| 43 год | 20 А * | Реле лампы заднего хода |
| 44 | — | Не используется |
| 45 | 20 А * | Питание реле поворота упора прицепа |
| 46 | 15 А * | Переключатель включения / выключения тормоза (BOO) |
| 47 | 60A ** | Модуль контроля устойчивости к качению (RSC) |
| 48 | — | Не используется |
| 49 | 30А ** | Электродвигатель стеклоочистителя, насос омывателя |
| 50 | — | Не используется |
| 51 | 40A ** | Реле электродвигателя вентилятора |
| 52 | — | Не используется |
| 53 | 5А * | Модуль управления силовой передачей (PCM), трансмиссия 6R80 |
| 54 | 5А * | Модуль 4×4, Фонарь заднего хода, Система контроля устойчивости при опрокидывании (RSC), Реле заряда аккумуляторной батареи прицепа |
| 55 | 5А * | Электронное зеркало компаса (только передача 6R) |
| 56 | — | Не используется |
| 57 | — | Не используется |
| 58 | 15 А * | Фонари заднего хода для прицепа |
| 59 | 15 А * | Зеркала с подогревом |
| 60 | — | Пусковой диод в одно касание |
| 61 | — | Диод топливного насоса |
| 62 | — | Не используется |
| 63 | — | Не используется |
| 64 | 30А ** | Усилитель звука |
| 65 | 20А ** | Вспомогательная розетка (панель приборов) |
| 66 | 20А ** | Дополнительная розетка (внутри центральной консоли) |
| 67 | — | Не используется |
| 68 | 20А ** | Модуль 4×4 |
| 69 | 30А ** | Пассажирские сиденья с подогревом / охлаждением |
| 70 | — | Не используется |
| 71 | — | Не используется |
| 72 | 20А ** | Вспомогательная розетка (сзади) |
| 73 | — | Не используется |
| 74 | 30А ** | Сиденье водителя с электроприводом |
| 75 | 15 А * | PCM — VPWR1 |
| 76 | 20 А * | VPWR2, VBV, MAF / IAT, CMS 12 и 22 с трансмиссией 6R80, выключатель тормоза (BOO) |
| 77 | 10 А * | VPWR3, электрическая муфта вентилятора, катушка реле муфты кондиционера, напольный переключатель (4-ступенчатая коробка передач) |
| 78 | 25А * | Катушки зажигания, VPWR4 |
| 79 | 10 А * | CMS 4-ступенчатая коробка передач, 12 и 22 с 4-ступенчатой коробкой передач |
| 80 | 5А * | Подсветка рулевого колеса |
| 81 год | — | Не используется |
| 82 | 10 А * | Модуль управления противобуксовочным тормозом (TBCM), центральный верхний стоп-сигнал (CHMSL), послепродажный CHMSL |
| 83 | — | Не используется |
| 84 | диод | Муфта кондиционера |
| 85 | — | Не используется |
| * Мини-предохранители ** Патронные предохранители |
2010 г.
Пассажирский салон
Назначение предохранителей в салоне (2010 г.)
| № | Рейтинг усилителя | Защищенные схемы |
|---|---|---|
| 1 | 30А | Лунная крыша |
| 2 | 15А | Не используется (запасной) |
| 3 | 15А | Не используется (запасной) |
| 4 | 30А | Не используется (запасной) |
| 5 | 10А | Подсветка клавиатуры, блокировка переключения тормоза (BSI), питание микропроцессора SJB |
| 6 | 20А | Поворотники, стоп-сигналы |
| 7 | 10А | Фары ближнего света (слева) |
| 8 | 10А | Фары ближнего света (правые) |
| 9 | 15А | Освещение салона, Лампы Cargo |
| 10 | 15А | Подсветка, Лампы для лужа |
| 11 | 10А | Модуль GPS |
| 12 | 7,5 А | Переключатель зеркала с электроприводом, питание микропроцессора модуля сиденья с памятью, переключатель на рулевой колонке |
| 13 | 5А | SYNC® |
| 14 | 10А | Модуль внешнего освещения |
| 15 | 10А | Климат-контроль |
| 16 | 15А | Питание выключателя зажигания |
| 17 | 20А | Все двигатели замка подаются |
| 18 | 20А | Переключатель сиденья с памятью водителя |
| 19 | 25А | Не используется (запасной) |
| 20 | 15А | Регулируемые педали, Datalink |
| 21 год | 15А | Противотуманные фары, индикатор противотуманных фар |
| 22 | 15А | Парковые фонари, Боковые габаритные фонари |
| 23 | 15А | Фары дальнего света |
| 24 | 20А | Рог |
| 25 | 10А | Лампы внутреннего освещения, питание среднего ящика |
| 26 | 10А | Комбинация приборов, соленоид блокировки выхода из строя, информационный дисплей радио (CID), радио-кнопки, звуковой сигнал при нажатии на кнопку |
| 27 | 20А | Не используется |
| 28 | 5А | Отключение радио |
| 29 | 5А | Комбинация приборов |
| 30 | 5А | Индикатор отключения подушки безопасности пассажира |
| 31 год | 10А | Модуль управления удерживающими устройствами |
| 32 | 10А | Не интегрированный модуль компаса, модуль сиденья только с подогревом |
| 33 | 10А | Контроллер тормозов прицепа |
| 34 | 5А | Электронный индикатор блокировки дифференциала |
| 35 год | 10А | Ассистент парковки сзади |
| 36 | 5А | Приемопередатчик пассивной противоугонной системы |
| 37 | 10А | Катушки реле Upfitter |
| 38 | 20А | Сабвуфер |
| 39 | 20А | Радио, дисплей навигации |
| 40 | 20А | Модуль подогрева задних сидений |
| 41 год | 15А | Зеркало заднего вида с автоматическим затемнением, Подсветка переключателя дверного замка, Задержка радиоприемника |
| 42 | 10А | Не используется (запасной) |
| 43 год | 10А | Реле обогрева зеркал / подсветки, Датчик дождя, Камера заднего вида |
| 44 | 10А | Не используется (запасной) |
| 45 | 5А | Логика переднего стеклоочистителя, реле электродвигателя вентилятора |
| 46 | 7,5 А | Датчик классификации пассажиров (OCS) |
| 47 | Автоматический выключатель 30А | Электрические стеклоподъемники, Лунная крыша, Электрическая раздвижная подсветка |
| 48 | 15А | Дополнительное реле с задержкой (питает предохранитель 41 и автоматический выключатель 47) |
Моторного отсека
Назначение предохранителей в блоке распределения питания (2010 г.)
| № | Рейтинг усилителя | Защищенные схемы |
|---|---|---|
| 1 | — | Реле питания модуля управления трансмиссией (PCM) |
| 2 | — | Реле стартера |
| 3 | — | Реле электродвигателя вентилятора |
| 4 | — | Реле подсветки с подогревом |
| 5 | — | Реле электровентилятора (высокая скорость) |
| 6 | — | Реле габаритных огней прицепа |
| 7 | — | Реле Upfitter 1 |
| 8 | — | Топливный насос |
| 9 | — | Зарядное устройство для аккумуляторной батареи прицепа |
| 10 | — | Реле Upfitter 2 |
| 11 | 30А ** | Электродвигатели подножки |
| 12 | 40A ** | Электрический вентилятор |
| 13 | 30А ** | Реле стартера |
| 14 | 30А ** | Пассажирские сиденья с электроприводом |
| 15 | 40A ** | Электрический вентилятор |
| 16 | — | Не используется |
| 17 | 30А ** | Тормоз прицепа |
| 18 | 30А ** | Upfitter 1 |
| 19 | 30А ** | Upfitter 2 |
| 20 | 20А ** | Модуль 4×4 (ESOF) |
| 21 год | 30А ** | Зарядка аккумуляторной батареи прицепа |
| 22 | 20А ** | Зажигалка |
| 23 | — | Реле муфты кондиционера |
| 24 | — | Реле Upfitter 4 |
| 25 | — | Реле обогрева зеркал |
| 26 | 10 А * | PCM — keep alive power, соленоид вентиляции адсорбера, трансмиссия, реле PCM |
| 27 | 20 А * | Реле топливного насоса |
| 28 | 10 А * | Upfitter 4 |
| 29 | 10 А * | 4×4 |
| 30 | 10 А * | Муфта кондиционера |
| 31 год | 20 А * | Реле габаритных огней прицепа |
| 32 | 40A ** | Подогреваемая подсветка |
| 33 | — | Не используется |
| 34 | 40A ** | Реле PCM |
| 35 год | — | Не используется |
| 36 | 30А ** | Модуль контроля устойчивости к качению (RSC) |
| 37 | — | Левое реле остановки / поворота прицепа |
| 38 | — | Правое реле остановки / поворота прицепа |
| 39 | — | Реле фонарей заднего хода |
| 40 | — | Реле электровентилятора |
| 41 год | 15 А * | Зеркало с подогревом |
| 42 | — | Не используется |
| 43 год | 20 А * | Реле лампы заднего хода |
| 44 | 15 А * | Upfitter 3 |
| 45 | 20 А * | Питание реле поворота упора прицепа |
| 46 | 15 А * | Переключатель включения / выключения тормоза (BOO) |
| 47 | 60A ** | Модуль RSC |
| 48 | — | Не используется |
| 49 | 30А ** | Электродвигатель стеклоочистителя, насос омывателя |
| 50 | — | Не используется |
| 51 | 40A ** | Реле электродвигателя вентилятора |
| 52 | — | Не используется |
| 53 | 5А * | PCM, коробка передач 6R80 |
| 54 | 5А * | Модуль 4х4, Фонарь заднего хода, RSC, Реле заряда АКБ прицепа |
| 55 | 5А * | Электронное зеркало компаса (только передача 6R) |
| 56 | — | Не используется |
| 57 | — | Не используется |
| 58 | 15 А * | Фонари заднего хода для прицепа |
| 59 | — | Не используется |
| 60 | — | Пусковой диод в одно касание |
| 61 | — | Диод топливного насоса |
| 62 | — | Реле Upfitter 3 |
| 63 | 25А ** | Электрический вентилятор |
| 64 | 30А ** | Усилитель звука |
| 65 | 20А ** | Вспомогательная розетка (панель приборов) |
| 66 | 20А ** | Дополнительная розетка (внутри центральной консоли) |
| 67 | — | Не используется |
| 68 | 20А ** | Модуль 4×4 |
| 69 | 30А ** | Пассажирские сиденья с подогревом / охлаждением |
| 70 | — | Не используется |
| 71 | — | Не используется |
| 72 | 20А ** | Вспомогательная розетка (сзади) |
| 73 | — | Не используется |
| 74 | 30А ** | Сиденье водителя с электроприводом |
| 75 | 15 А * | PCM — напряжение питания 1 |
| 76 | 20 А * | Напряжение питания 2, Напряжение — напряжение аккумулятора, Массовый расход / Температура всасываемого воздуха, CMS 12 и 22 с трансмиссией 6R80, Выключатель тормоза (BOO) |
| 77 | 10 А * | Напряжение питания 3, Муфта электровентилятора, Катушка реле муфты кондиционера, Напольный переключатель (4-ступенчатая коробка передач) |
| 78 | 15 А * | Катушки зажигания, Напряжение питания 4 |
| 79 | 10 А * | CMS 4-ступенчатая коробка передач, 12 и 22 с 4-ступенчатой коробкой передач |
| 80 | 5А * | Подсветка рулевого колеса |
| 81 год | — | Не используется |
| 82 | 10 А * | Модуль управления тормозами прицепа (TBCM), послепродажный центральный высокий стоп-сигнал (CHMSL) |
| 83 | — | Не используется |
| 84 | — | Не используется |
| 85 | — | Реле электровентилятора (низкая скорость) |
| * Мини-предохранители ** Патронные предохранители |
2011 г.
Пассажирский салон
Назначение предохранителей в салоне (2011 г.)
| № | Рейтинг усилителя | Защищенные схемы |
|---|---|---|
| 1 | 30А | Переднее окно со стороны водителя |
| 2 | 15А | SYNC® |
| 3 | 30А | Переднее окно со стороны пассажира |
| 4 | 10А | Внутренние лампы |
| 5 | 20А | Модуль памяти |
| 6 | 5А | Не используется (запасной) |
| 7 | 7,5 А | Выключатель зеркала с электроприводом, модуль сиденья с памятью |
| 8 | 10А | Не используется (запасной) |
| 9 | 10А | Радио дисплей, модуль GPS, дисплей навигации |
| 10 | 10А | Реле рабочего / дополнительного оборудования |
| 11 | 10А | Приборный щиток |
| 12 | 15А | Освещение салона, Лампы для лужа, Подсветка, Грузовой светильник |
| 13 | 15А | Правые поворотники / стоп-сигналы |
| 14 | 15А | Левый поворотник / стоп-сигналы |
| 15 | 15А | Фонари заднего хода, верхний стоп-сигнал |
| 16 | 10А | Правая фара ближнего света |
| 17 | 10А | Левая фара ближнего света |
| 18 | 10А | Блокировка переключения тормоза, подсветка клавиатуры, пробуждение PCM, PATS |
| 19 | 20А | Аудио усилитель |
| 20 | 20А | Дверные замки с электроприводом |
| 21 год | 10А | Окружающее освещение |
| 22 | 20А | Рог |
| 23 | 15А | Модуль управления рулевым колесом |
| 24 | 15А | Разъем Datalink, модуль управления рулевым колесом |
| 25 | 15А | Не используется (запасной) |
| 26 | 5А | Радиочастотный модуль |
| 27 | 20А | Не используется (запасной) |
| 28 | 15А | Выключатель зажигания |
| 29 | 20А | Радио / Навигация |
| 30 | 15А | Передние габаритные огни |
| 31 год | 5А | БОО — ИП, БОО — Двигатель |
| 32 | 15А | Задержка / аксессуар — люк в крыше, электрические стеклоподъемники, замки, зеркало с автоматическим затемнением / компас |
| 33 | 10А | Сиденья с подогревом |
| 34 | 10А | Система обнаружения заднего хода, переключатель 4×4, видео сзади, индикатор бездорожья (SVT Raptor) |
| 35 год | 5А | Переключатель спуска с холма (SVT Raptor) |
| 36 | 10А | Модуль удерживающей системы, модуль системы классификации пассажиров |
| 37 | 10А | Управление тормозами прицепа |
| 38 | 10А | Аксессуар с задержкой — розетка 110 В, радио (AM / FiM) |
| 39 | 15А | Фары дальнего света |
| 40 | 10А | Задний габаритный фонарь |
| 41 год | 7,5 А | Индикатор отключения подушки безопасности пассажира, переключатель Upfitter (SVT Raptor) |
| 42 | 5А | Переключатель отмены ускорения |
| 43 год | 10А | Не используется (запасной) |
| 44 | 10А | Не используется (запасной) |
| 45 | 5А | Не используется (запасной) |
| 46 | 10А | Модуль климат-контроля |
| 47 | 15А | Противотуманные фары, Повороты наружных зеркал |
| 48 | Автоматический выключатель 30А | Задние стеклоподъемники с электроприводом |
| 49 | Реле | Аксессуар с задержкой |
Моторного отсека
Назначение предохранителей в блоке распределения питания (2011 г.)
| № | Рейтинг усилителя | Защищенные схемы |
|---|---|---|
| 1 | — | Реле модуля управления трансмиссией (PCM) (двигатели 3,7 л, 5,0 и 6,2 л) |
| 2 | — | Реле стартера |
| 3 | — | Реле электродвигателя вентилятора |
| 4 | — | Реле обогревателя заднего стекла |
| 5 | — | Реле электровентилятора (высокая скорость) |
| 6 | — | Реле габаритных огней прицепа (ТТ) |
| 7 | — | Реле запуска / запуска |
| 8 | — | Реле топливного насоса |
| 9 | — | Реле зарядного устройства ТТ |
| 10 | — | Реле PCM (двигатель 3,5 л) |
| 11 | 30А ** | Электродвигатели подножки |
| 12 | 40A ** | Электрический вентилятор |
| 12 | 50А ** | Электровентилятор (6,2 л с максимальной буксировкой прицепа, SVT Raptor) |
| 13 | 30А ** | Мощность реле стартера |
| 14 | 30А ** | Сиденье пассажира с электроприводом |
| 15 | 40A ** | Электрический вентилятор |
| 15 | 50А ** | Электровентилятор (6,2 л с максимальной буксировкой прицепа, SVT Raptor) |
| 16 | — | Не используется |
| 17 | 30А ** | Управление тормозами прицепа |
| 18 | 30А ** | Upfitter 1 (SVT Raptor) |
| 19 | 30А ** | Upfitter 2 (SVT Raptor) |
| 20 | 20А ** | Модуль 4х4 (электронное переключение) |
| 21 год | 30А ** | Питание реле заряда аккумулятора ТТ |
| 22 | 20А ** | Зажигалка |
| 23 | — | Реле муфты кондиционера |
| 24 | — | Не используется |
| 25 | — | Реле вакуумного насоса (двигатель 3,5 л) |
| 26 | 10 А * | PCM — блок питания, катушка реле PCM, соленоид вентиляции адсорбера (двигатели 3,7 л, 5,0 и 6,2 л) |
| 27 | 20 А * | Питание реле топливного насоса |
| 28 | 10 А * | Upfitter 4 (SVT Raptor) |
| 29 | 10 А * | Соленоид 4×4 IWE |
| 30 | 10 А * | Муфта кондиционера |
| 31 год | 15 А * | Мощность реле запуска / запуска |
| 32 | 40A ** | Питание реле обогревателя заднего стекла |
| 33 | 40A ** | Розетка 110 В переменного тока |
| 34 | 40A ** | Мощность реле PCM (двигатели 3,7 л, 5,0 и 6,2 л) |
| 34 | 50А ** | Питание реле PCM (двигатель 3,5 л) |
| 35 год | — | Не используется |
| 36 | 30А ** | Контроль устойчивости крена (RSC) / Антиблокировочная тормозная система (ABS) |
| 37 | — | Левое реле остановки / поворота TT |
| 38 | — | ТТ правое реле остановки / поворота |
| 39 | — | Реле фонарей заднего хода ТТ |
| 40 | — | Реле электровентилятора |
| 41 год | — | Не используется |
| 42 | 5А * | Катушка запуска / запуска |
| 43 год | 15 А * | Питание реле фонаря заднего хода ТТ |
| 44 | 15 А * | Upfitter 3 (SVT Raptor) |
| 45 | 10 А * | Датчик генератора (двигатели не 6,2 л) |
| 46 | 10 А * | Переключатель включения / выключения тормоза (BOO) |
| 47 | 60A ** | Модуль RSC / ABS |
| 48 | 20А ** | Лунная крыша |
| 49 | 30А ** | Дворники |
| 50 | — | Не используется |
| 51 | 40A ** | Мощность реле электродвигателя вентилятора |
| 52 | 5А * | Работа / запуск — Электронный усилитель рулевого управления, Катушка реле вентилятора |
| 53 | 5А * | Запуск / запуск — PCM |
| 54 | 5А * | Работа / запуск — модуль 4х4, фонари заднего хода, RSC / ABS, катушка реле заряда АКБ ТТ, катушка реле обогревателя заднего стекла |
| 55 | — | Не используется |
| 56 | 15 А * | Зеркала с подогревом |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | — | Не используется |
| 60 | — | Не используется |
| 61 | — | Не используется |
| 62 | — | Реле электродвигателя стеклоочистителя |
| 63 | 25А ** | Электрический вентилятор |
| 64 | 40A ** | Питание реле вакуумного насоса (двигатель 3,5 л) |
| 65 | 20А ** | Вспомогательная розетка (панель приборов) |
| 66 | 20А ** | Дополнительная розетка (внутри центральной консоли) |
| 67 | 20А ** | Питание реле габаритных огней ТТ |
| 68 | 25А ** | Модуль 4×4 |
| 69 | 30А ** | Пассажирские сиденья с подогревом / охлаждением |
| 70 | — | Не используется |
| 71 | 20А ** | Подогрев задних сидений |
| 72 | 20А ** | Вспомогательная розетка (сзади) |
| 73 | 20А ** | Питание реле стоп-сигналов / поворотников ТТ |
| 74 | 30А ** | Сиденье водителя с электроприводом / модуль памяти |
| 75 | 15 А * | PCM — напряжение питания 1 (модуль PCM двигателей 3.7L, 5.0L, 6.2L) |
| 75 | 25А * | PCM — напряжение питания 1 (модуль PCM двигателя 3,5 л) |
| 76 | 20 А * | PCM — Напряжение питания 2 (общие компоненты трансмиссии, датчик массового расхода воздуха / температуры всасываемого воздуха) (двигатели 3,7 л, 5,0 л, 6,2 л) |
| 76 | 20 А * | PCM — Напряжение питания 2 (общие компоненты трансмиссии, соленоид вентиляции адсорбера) (двигатель 3,5 л) |
| 77 | 10 А * | PCM — Напряжение питания 3 (компоненты трансмиссии, связанные с выбросами, катушка реле электрического вентилятора) |
| 78 | 15 А * | PCM — Напряжение питания 4 — Катушки зажигания (двигатели 3.5L, 3.7L, 5.0L) |
| 78 | 20 А * | PCM — Напряжение питания 4 — Катушки зажигания (двигатель 6,2 л) |
| 79 | 5А * | Датчик дождя |
| 80 | — | Не используется |
| 81 год | — | Не используется |
| 82 | — | Не используется |
| 83 | — | Не используется |
| 84 | — | Не используется |
| 85 | — | Реле электровентилятора (низкая скорость) |
| * Мини-предохранитель ** Патронный предохранитель |
Блок дополнительных реле
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | — | Реле Upfitter 1 |
| 2 | — | Реле Upfitter 2 |
| 3 | — | Реле Upfitter 3 |
| 4 | — | Реле Upfitter 4 |
| 5 | — | Не используется |
| 6 | — | Не используется |
2012 г.
Пассажирский салон
Назначение предохранителей в салоне (2012 г.)
| № | Рейтинг усилителя | Защищенные схемы |
|---|---|---|
| 1 | 30А | Переднее окно со стороны водителя |
| 2 | 15А | SYNC® |
| 3 | 30А | Переднее окно со стороны пассажира |
| 4 | 10А | Внутренние лампы |
| 5 | 20А | Модуль памяти |
| 6 | 5А | Не используется (запасной) |
| 7 | 7,5 А | Выключатель зеркала с электроприводом, модуль сиденья с памятью |
| 8 | 10А | Не используется (запасной) |
| 9 | 10А | Радио дисплей, модуль GPS, дисплей навигации |
| 10 | 10А | Реле рабочего / дополнительного оборудования |
| 11 | 10А | Приборный щиток |
| 12 | 15А | Освещение салона, Лампы для лужа, Подсветка, Грузовой светильник |
| 13 | 15А | Правые поворотники / стоп-сигналы |
| 14 | 15А | Левый поворотник / стоп-сигналы |
| 15 | 15А | Фонари заднего хода, верхний стоп-сигнал |
| 16 | 10А | Правая фара ближнего света |
| 17 | 10А | Левая фара ближнего света |
| 18 | 10А | Блокировка переключения тормоза, подсветка клавиатуры, пробуждение PCM, PATS |
| 19 | 20А | Аудио усилитель |
| 20 | 20А | Дверные замки с электроприводом |
| 21 год | 10А | Окружающее освещение |
| 22 | 20А | Рог |
| 23 | 15А | Модуль управления рулевым колесом |
| 24 | 15А | Разъем Datalink, модуль управления рулевым колесом |
| 25 | 15А | Не используется (запасной) |
| 26 | 5А | Радиочастотный модуль |
| 27 | 20А | Не используется (запасной) |
| 28 | 15А | Выключатель зажигания |
| 29 | 20А | Радио / Навигация |
| 30 | 15А | Передние габаритные огни |
| 31 год | 5А | БОО — ИП, БОО — Двигатель |
| 32 | 15А | Задержка / аксессуар — люк в крыше, электрические стеклоподъемники, замки, зеркало с автоматическим затемнением / компас |
| 33 | 10А | Сиденья с подогревом |
| 34 | 10А | Система обнаружения заднего хода, переключатель 4×4, видео сзади, индикатор бездорожья (SVT Raptor) |
| 35 год | 5А | Переключатель спуска с холма (SVT Raptor) |
| 36 | 10А | Модуль удерживающей системы, модуль системы классификации пассажиров |
| 37 | 10А | Управление тормозами прицепа |
| 38 | 10А | Аксессуар с задержкой — розетка 110 В, радио (AM / FM) |
| 39 | 15А | Фары дальнего света |
| 40 | 10А | Задний габаритный фонарь |
| 41 год | 7,5 А | Индикатор отключения подушки безопасности пассажира, переключатель Upfitter (SVT Raptor) |
| 42 | 5А | Переключатель отмены ускорения |
| 43 год | 10А | Не используется (запасной) |
| 44 | 10А | Не используется (запасной) |
| 45 | 5А | Не используется (запасной) |
| 46 | 10А | Модуль климат-контроля |
| 47 | 15А | Противотуманные фары, Повороты наружных зеркал |
| 48 | Автоматический выключатель 30А | Задние стеклоподъемники с электроприводом |
| 49 | Реле | Аксессуар с задержкой |
Моторного отсека
Назначение предохранителей в блоке распределения питания (2012 г.)
| № | Рейтинг усилителя | Защищенные схемы |
|---|---|---|
| 1 | Реле модуля управления трансмиссией (PCM) (двигатели 3,7 л, 5,0 и 6,2 л) | |
| 2 | — | Реле стартера |
| 3 | — | Реле электродвигателя вентилятора |
| 4 | — | Реле обогревателя заднего стекла |
| 5 | — | Реле электровентилятора (высокая скорость) |
| 6 | — | Реле габаритных огней прицепа (ТТ) |
| 7 | — | Реле запуска / запуска |
| 8 | — | Реле топливного насоса |
| 9 | — | Реле зарядного устройства ТТ |
| 10 | — | Реле PCM (двигатель 3,5 л) |
| 11 | 30А ** | Электродвигатели подножки |
| 12 | 40A ** | Электрический вентилятор |
| 12 | 50А ** | Электровентилятор (6,2 л с максимальной буксировкой прицепа, SVT Raptor) |
| 13 | 30А ** | Мощность реле стартера |
| 14 | 30А ** | Сиденье пассажира с электроприводом |
| 15 | 40A ** | Электрический вентилятор |
| 15 | 50А ** | Электровентилятор (6,2 л с максимальной буксировкой прицепа, SVT Raptor) |
| 16 | — | Не используется |
| 17 | 30А ** | Управление тормозами прицепа |
| 18 | 30А ** | Upfitter 1 (SVT Raptor) |
| 19 | 30А ** | Upfitter 2 (SVT Raptor) |
| 20 | 20А ** | Модуль 4х4 (электронное переключение) |
| 21 год | 30А ** | Питание реле заряда аккумулятора ТТ |
| 22 | 20А ** | Зажигалка |
| 23 | — | Реле муфты кондиционера |
| 24 | — | Не используется |
| 25 | — | Реле вакуумного насоса (двигатель 3,5 л) |
| 26 | 10 А * | PCM — блок питания, катушка реле PCM, соленоид вентиляции адсорбера (двигатели 3,7 л, 5,0 и 6,2 л) |
| 27 | 20 А * | Питание реле топливного насоса |
| 28 | 10 А * | Upfitter 4 (SVT Raptor) |
| 29 | 10 А * | Соленоид 4×4 IWE |
| 30 | 10 А * | Муфта кондиционера |
| 31 год | 15 А * | Мощность реле запуска / запуска |
| 32 | 40A ** | Питание реле обогревателя заднего стекла, питание реле обогреваемого зеркала |
| 33 | 40A ** | Розетка 110 В переменного тока |
| 34 | 40A ** | Мощность реле PCM (двигатели 3,7 л, 5,0 и 6,2 л) |
| 34 | 50А ** | Питание реле PCM (двигатель 3,5 л) |
| 35 год | — | Не используется |
| 36 | 30А ** | Контроль устойчивости крена (RSC) / Антиблокировочная тормозная система CABS) |
| 37 | — | Левое реле остановки / поворота TT |
| 38 | — | ТТ правое реле остановки / поворота |
| 39 | — | Реле фонарей заднего хода ТТ |
| 40 | — | Реле электровентилятора |
| 41 год | 15 А * | Омыватель передней камеры (SVT Raptor) |
| 42 | 5А * | Катушка запуска / запуска |
| 43 год | 15 А * | Питание реле фонаря заднего хода ТТ |
| 44 | 15 А * | Upfitter 3 (SVT Raptor) |
| 45 | 10 А * | Датчик генератора (двигатели не 6,2 л) |
| 46 | 10 А * | Переключатель включения / выключения тормоза (BOO) |
| 47 | 60A ** | Модуль RSC / ABS |
| 48 | 20А ** | Лунная крыша |
| 49 | 30А ** | Дворники |
| 50 | — | Не используется |
| 51 | 40A ** | Мощность реле электродвигателя вентилятора |
| 52 | 5А * | Работа / запуск — Электронный усилитель рулевого управления, Катушка реле вентилятора |
| 53 | 5А * | Запуск / запуск — PCM |
| 54 | 5А * | Работа / запуск — модуль 4х4, фонари заднего хода, RSC / ABS, катушка реле заряда аккумулятора TT, катушка реле обогревателя заднего стекла, катушка реле омывателя передней камеры (SVT Raptor) |
| 55 | — | Не используется |
| 56 | 15 А * | Зеркала с подогревом |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | — | Не используется |
| 60 | — | Не используется |
| 61 | — | Не используется |
| 62 | — | Реле электродвигателя стеклоочистителя |
| 63 | 25А ** | Электрический вентилятор |
| 64 | 40A ** | Питание реле вакуумного насоса (двигатель 3,5 л) |
| 65 | 20А ** | Вспомогательная розетка (панель приборов) |
| 66 | 20А ** | Дополнительная розетка (внутри центральной консоли) |
| 67 | 20А ** | Питание реле габаритных огней ТТ |
| 68 | 25А ** | Модуль 4×4 |
| 69 | 30А ** | Пассажирские сиденья с подогревом / охлаждением |
| 70 | — | Не используется |
| 71 | 20А ** | Подогрев задних сидений |
| 72 | 20А ** | Вспомогательная розетка (сзади) |
| 73 | 20А ** | Питание реле стоп-сигналов / поворотников ТТ |
| 74 | 30А ** | Сиденье водителя с электроприводом / модуль памяти |
| 75 | 15 А * | PCM — напряжение питания 1 (модуль PCM двигателей 3.7L, 5.0L, 6.2L) |
| 75 | 25А * | PCM — напряжение питания 1 (модуль PCM двигателя 3,5 л) |
| 76 | 20 А * | PCM — Напряжение питания 2 (общие компоненты трансмиссии, датчик массового расхода воздуха / температуры всасываемого воздуха) (двигатели 3,7 л, 5,0 л, 6,2 л) |
| 76 | 20 А * | PCM — Напряжение питания 2 (общие компоненты трансмиссии, соленоид вентиляции адсорбера) (двигатель 3,5 л) |
| 77 | 10 А * | PCM — Напряжение питания 3 (компоненты трансмиссии, связанные с выбросами, катушка реле электрического вентилятора) |
| 78 | 15 А * | PCM — Напряжение питания 4 — Катушки зажигания (двигатели 3.5L, 3.7L, 5.0L) |
| 20 А * | PCM — Напряжение питания 4 — Катушки зажигания (двигатель 6,2 л) | |
| 79 | 5А * | Датчик дождя |
| 80 | — | Не используется |
| 81 год | — | Не используется |
| 82 | — | Не используется |
| 83 | — | Не используется |
| 84 | — | Не используется |
| 85 | — | Реле электровентилятора (низкая скорость) |
| * Мини-предохранитель ** Патронный предохранитель |
Блок дополнительных реле
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | — | Реле Upfitter 1 |
| 2 | — | Реле Upfitter 2 |
| 3 | — | Реле Upfitter 3 |
| 4 | — | Реле Upfitter 4 |
| 5 | — | Реле омывателя передней камеры |
| 6 | — | Не используется |
2013
Пассажирский салон
Назначение предохранителей в салоне (2013 г.)
| № | Рейтинг усилителя | Защищенные компоненты |
|---|---|---|
| 1 | 30А | Переднее окно со стороны водителя |
| 2 | 15А | SYNC, модуль дисплея (8 дюймов) |
| 3 | 30А | Переднее окно со стороны пассажира |
| 4 | 10А | Внутренние лампы |
| 5 | 20А | Модуль памяти |
| 6 | 5А | Не используется (запасной) |
| 7 | 7,5 А | Выключатель зеркала с электроприводом, модуль сиденья с памятью |
| 8 | 10А | Не используется (запасной) |
| 9 | 10А | Радио дисплей, модуль GPS, модуль электрической панели отделки |
| 10 | 10А | Реле рабочего / дополнительного оборудования |
| 11 | 10А | Приборный щиток |
| 12 | 15А | Освещение салона, Лампы для лужа, Подсветка, Грузовой светильник |
| 13 | 15А | Правые поворотники / стоп-сигналы |
| 14 | 15А | Левый поворотник / стоп-сигналы |
| 15 | 15А | Фонари заднего хода, верхний стоп-сигнал |
| 16 | 10А | Правая фара ближнего света |
| 17 | 10А | Левая фара ближнего света |
| 18 | 10А | Блокировка переключения тормоза, Подсветка клавиатуры, Пробуждение модуля управления трансмиссией, Пассивная противоугонная система |
| 19 | 20А | Аудио усилитель |
| 20 | 20А | Дверные замки с электроприводом |
| 21 год | 10А | Не используется (запасной) |
| 22 | 20А | Рог |
| 23 | 15А | Модуль управления рулевым колесом |
| 24 | 15А | Разъем Datalink, модуль управления рулевым колесом |
| 25 | 15А | Не используется (запасной) |
| 26 | 5А | Радиочастотный модуль |
| 27 | 20А | Не используется (запасной) |
| 28 | 15А | Выключатель зажигания |
| 29 | 20А | Радио |
| 30 | 15А | Передние габаритные огни |
| 31 год | 5А | Включение / выключение тормоза — панель приборов, двигатель |
| 32 | 15А | Задержка / аксессуары — люк, электрические стеклоподъемники, замки, зеркало с автоматическим затемнением / компас, зеркала телескопа с электроприводом для прицепа |
| 33 | 10А | Задние сиденья с подогревом |
| 34 | 10А | Система обратного обнаружения, переключатель 4×4, видео сзади, индикатор бездорожья (SVT Raptor), видео спереди (SVT Raptor), модуль соединения камеры (SVT Raptor) |
| 35 год | 5А | Переключатель спуска с холма (SVT Raptor) |
| 36 | 10А | Модуль удерживающей системы, модуль системы классификации пассажиров |
| 37 | 10А | Управление тормозами прицепа |
| 38 | 10А | Аксессуар с задержкой — розетка 110 вольт, радио |
| 39 | 15А | Фары дальнего света |
| 40 | 10А | Задний габаритный фонарь |
| 41 год | 7,5 А | Индикатор отключения подушки безопасности пассажира, переключатель Upfitter (SVT Raptor) |
| 42 | 5А | Переключатель отмены ускорения |
| 43 год | 10А | Не используется (запасной) |
| 44 | 10А | Не используется (запасной) |
| 45 | 5А | Не используется (запасной) |
| 46 | 10А | Модуль климат-контроля |
| 47 | 15А | Противотуманные фары, Повороты наружных зеркал |
| 48 | Автоматический выключатель 30А | Электрические стеклоподъемники, электрическое раздвижное заднее стекло |
| 49 | Реле | Аксессуар с задержкой |
Моторного отсека
Назначение предохранителей в блоке распределения питания (2013 г.)
| № | Рейтинг усилителя | Защищенные компоненты |
|---|---|---|
| 1 | — | Реле модуля управления трансмиссией (двигатели 3,7 л, 5,0 и 6,2 л) |
| 2 | — | Реле стартера |
| 3 | — | Реле электродвигателя вентилятора |
| 4 | — | Реле обогревателя заднего стекла |
| 5 | — | Реле электровентилятора (высокая скорость) |
| 6 | — | Реле габаритных огней прицепа |
| 7 | — | Реле запуска / запуска |
| 8 | — | Реле топливного насоса |
| 9 | — | Реле зарядного устройства аккумуляторной батареи прицепа |
| 10 | — | Реле модуля управления трансмиссией (двигатель 3,5 л) |
| 11 | 30А ** | Электродвигатели подножки |
| 12 | 40A ** | Электровентилятор (3,7 л, 5,0 л) |
| 12 | 50А ** | Электровентилятор (3,5 л, 6,2 л с максимальной буксировкой прицепа, SVT Raptor) |
| 13 | 30А ** | Мощность реле стартера |
| 14 | 30А ** | Сиденье пассажира с электроприводом |
| 15 | 40A ** | Электровентилятор (3,7 л, 5,0 л) |
| 15 | 50А ** | Электровентилятор (3,5 л, 6,2 л с максимальной буксировкой прицепа, SVT Raptor) |
| 16 | 20А ** | Фара с высокоинтенсивным газоразрядным блоком на стороне пассажира |
| 17 | 30А ** | Управление тормозами прицепа |
| 18 | 30А ** | Upfitter 1 (SVT Raptor) |
| 19 | 30А ** | Upfitter 2 (SVT Raptor) |
| 20 | 20А ** | Модуль 4х4 (электронное переключение) |
| 21 год | 30А ** | Питание реле заряда аккумуляторной батареи прицепа |
| 22 | 20А ** | Вспомогательная розетка (панель приборов) |
| 23 | — | Реле муфты кондиционера |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 10 А * | Модуль управления силовым агрегатом — питание и катушка реле, соленоид вентиляции адсорбера (двигатели 3,7 л, 5,0 и 6,2 л) |
| 27 | 20 А * | Питание реле топливного насоса |
| 28 | 10 А * | Upfitter 4 (SVT Raptor) |
| 29 | 10 А * | Встроенный соленоид на конце колеса 4×4 |
| 30 | 10 А * | Питание реле муфты кондиционера |
| 31 год | 15 А * | Мощность реле запуска / запуска |
| 32 | 40A ** | Питание реле обогревателя заднего стекла, питание реле обогреваемого зеркала |
| 33 | 40A ** | Розетка переменного тока 110 вольт |
| 34 | 40A ** | Питание реле модуля управления трансмиссией (двигатели 3,7 л, 5,0 и 6,2 л) |
| 34 | 50А ** | Питание реле модуля управления трансмиссией (двигатель 3,5 л) |
| 35 год | 20А ** | Фары с газоразрядными лампами высокой интенсивности — со стороны водителя |
| 36 | 30А ** | Контроль устойчивости крена / Антиблокировочная тормозная система |
| 37 | — | Левое реле остановки / поворота прицепа |
| 38 | — | Реле правой остановки / поворота прицепа |
| 39 | — | Реле фонарей заднего хода прицепа |
| 40 | — | Реле электровентилятора |
| 41 год | 15 А * | Омыватель передней камеры (SVT Raptor) |
| 42 | 5А * | Катушка реле Пуск / Пуск |
| 43 год | 15 А * | Питание реле заднего фонаря прицепа |
| 44 | 15 А * | Upfitter 3 (SVT Raptor), Электрорегулировка складывающихся зеркал прицепа |
| 45 | 10 А * | Датчик генератора (двигатели 3,5, 3,7 и 5,0 л) |
| 46 | 10 А * | Переключатель включения / выключения тормоза |
| 47 | 60A ** | Контроль устойчивости крена / Модуль антиблокировочной тормозной системы |
| 48 | 20А ** | Люк |
| 49 | 30А ** | Мощность реле стеклоочистителя |
| 50 | — | Не используется |
| 51 | 40A ** | Мощность реле электродвигателя вентилятора |
| 52 | 5А * | Работа / запуск — Электронный усилитель рулевого управления, Катушка реле вентилятора |
| 53 | 5А * | Run / start — модуль управления силовым агрегатом |
| 54 | 5А * | Работа / запуск — модуль 4×4, фонари заднего хода, система контроля устойчивости крена / антиблокировочная тормозная система, катушка реле заряда батареи прицепа, катушка реле обогревателя заднего стекла, катушка реле омывателя передней камеры (SVT Raptor) |
| 55 | — | Не используется |
| 56 | 15 А * | Зеркала с подогревом |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | — | Не используется |
| 60 | — | Не используется |
| 61 | — | Не используется |
| 62 | — | Реле электродвигателя стеклоочистителя |
| 63 | 25А ** | Мощность реле электровентилятора |
| 64 | — | Не используется |
| 65 | 20А ** | Вспомогательная розетка (панель приборов) |
| 66 | 20А ** | Дополнительная розетка (внутри центральной консоли) |
| 67 | 20А ** | Питание реле габаритных огней прицепа |
| 68 | 25А ** | Модуль 4×4, модуль блокировки 4×2 |
| 69 | 30А ** | Передние сиденья с подогревом или обогревом / охлаждением |
| 70 | — | Не используется |
| 71 | 20А ** | Подогрев задних сидений |
| 72 | 20А ** | Вспомогательная розетка (сзади) |
| 73 | 20А ** | Питание реле стоп-сигналов / указателей поворота прицепа |
| 74 | 30А ** | Сиденье водителя с электроприводом / модуль памяти |
| 75 | 15 А * | Модуль управления трансмиссией — мощность 1 (двигатели 3,7 л, 5,0, 6,2 л) |
| 75 | 25А * | Модуль управления трансмиссией — напряжение питания 1 (двигатель 3,5 л) |
| 76 | 20 А * | Модуль управления трансмиссией — Напряжение питания 2 (общие компоненты трансмиссии, датчик массового расхода воздуха / температуры всасываемого воздуха) (двигатели 3,7 л, 5,0 л, 6,2 л) |
| 76 | 20 А * | Модуль управления трансмиссией — Напряжение питания 2 (общие компоненты трансмиссии, соленоид вентиляции адсорбера) (двигатель 3,5 л) |
| 77 | 10 А * | Модуль управления трансмиссией — Напряжение питания 3 (компоненты трансмиссии, связанные с выбросами, катушка реле электрического вентилятора) |
| 78 | 15 А * | Модуль управления трансмиссией — Напряжение питания 4 — Катушки зажигания (двигатели 3,5 л, 3,7 л, 5,0 л) |
| 78 | 20 А * | Модуль управления трансмиссией — Напряжение питания 4 — Катушки зажигания (двигатель 6,2 л) |
| 79 | 5А * | Датчик дождя |
| 80 | — | Не используется |
| 81 год | — | Не используется |
| 82 | — | Не используется |
| 83 | — | Не используется |
| 84 | — | Не используется |
| 85 | — | Реле электровентилятора (низкая скорость) |
| * Мини-предохранитель ** Патронный предохранитель |
Блок дополнительных реле
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | — | Реле Upfitter 1 |
| 2 | — | Реле Upfitter 2 |
| 3 | — | Реле Upfitter 3 |
| 4 | — | Реле Upfitter 4 |
| 5 | — | Реле омывателя передней камеры |
| 6 | — | Не используется |
2014 г.
Пассажирский салон
Назначение предохранителей в салоне (2014 г.)
| № | Рейтинг усилителя | Защищенные компоненты |
|---|---|---|
| 1 | 30А | Переднее окно со стороны водителя |
| 2 | 15А | SYNC, модуль дисплея (8 дюймов) |
| 3 | 30А | Переднее окно со стороны пассажира |
| 4 | 10А | Внутренние лампы |
| 5 | 20А | Модуль памяти |
| 6 | 5А | Не используется (запасной) |
| 7 | 7,5 А | Выключатель зеркала с электроприводом, модуль сиденья с памятью |
| 8 | 10А | Не используется (запасной) |
| 9 | 10А | Радио дисплей, модуль GPS, модуль электрической панели отделки |
| 10 | 10А | Реле рабочего / дополнительного оборудования |
| 11 | 10А | Приборный щиток |
| 12 | 15А | Освещение салона, Лампы для лужа, Подсветка, Грузовой светильник |
| 13 | 15А | Правые поворотники / стоп-сигналы |
| 14 | 15А | Левый поворотник / стоп-сигналы |
| 15 | 15А | Фонари заднего хода, верхний стоп-сигнал |
| 16 | 10А | Правая фара ближнего света |
| 17 | 10А | Левая фара ближнего света |
| 18 | 10А | Блокировка переключения тормоза, Подсветка клавиатуры, Пробуждение модуля управления трансмиссией, Пассивная противоугонная система |
| 19 | 20А | Аудио усилитель |
| 20 | 20А | Дверные замки с электроприводом |
| 21 год | 10А | Не используется (запасной) |
| 22 | 20А | Рог |
| 23 | 15А | Модуль управления рулевым колесом |
| 24 | 15А | Разъем Datalink, модуль управления рулевым колесом |
| 25 | 15А | Не используется (запасной) |
| 26 | 5А | Радиочастотный модуль |
| 27 | 20А | Не используется (запасной) |
| 28 | 15А | Выключатель зажигания |
| 29 | 20А | Радио |
| 30 | 15А | Передние габаритные огни |
| 31 год | 5А | Включение / выключение тормоза — панель приборов, двигатель |
| 32 | 15А | Задержка / аксессуары — люк, электрические стеклоподъемники, замки, зеркало с автоматическим затемнением / компас, зеркала телескопа с электроприводом для прицепа |
| 33 | 10А | Задние сиденья с подогревом |
| 34 | 10А | Система обратного обнаружения, переключатель 4×4, видео сзади, индикатор бездорожья (SVT Raptor), видео спереди (SVT Raptor), модуль соединения камеры (SVT Raptor) |
| 35 год | 5А | Переключатель спуска с холма (SVT Raptor) |
| 36 | 10А | Модуль удерживающей системы, модуль системы классификации пассажиров |
| 37 | 10А | Управление тормозами прицепа |
| 38 | 10А | Аксессуар с задержкой — розетка 110 вольт, радио |
| 39 | 15А | Фары дальнего света |
| 40 | 10А | Задний габаритный фонарь |
| 41 год | 7,5 А | Индикатор отключения подушки безопасности пассажира, дополнительный выключатель (SVT Raptor) |
| 42 | 5А | Переключатель отмены ускорения |
| 43 год | 10А | Не используется (запасной) |
| 44 | 10А | Не используется (запасной) |
| 45 | 5А | Не используется (запасной) |
| 46 | 10А | Модуль климат-контроля |
| 47 | 15А | Противотуманные фары, Повороты наружных зеркал |
| 48 | 30A Автоматический выключатель | Электрические стеклоподъемники, электрическое раздвижное заднее стекло |
| 49 | Реле | Аксессуар с задержкой |
Моторного отсека
Назначение предохранителей в блоке распределения питания (2014 г.)
| № | Рейтинг усилителя | Защищенные компоненты |
|---|---|---|
| 1 | Реле | Модуль управления трансмиссией (двигатели 3,7 л, 5,0 и 6,2 л) |
| 2 | Реле | Стартер |
| 3 | Реле | Двигатель вентилятора |
| 4 | Реле | Обогрев заднего стекла |
| 5 | Реле | Электровентилятор (высокая скорость) |
| 6 | Реле | Фонарь для буксировки прицепа |
| 7 | Реле | Запуск / запуск |
| 8 | Реле | Топливный насос |
| 9 | Реле | Зарядное устройство для аккумуляторной батареи прицепа |
| 10 | Реле | Модуль управления трансмиссией (двигатель 3,5 л) |
| 11 | 30 А * | Электродвигатели подножки |
| 12 | 40А * | Электровентилятор (3,7 л, 5,0 л) |
| 12 | 50А * | Электровентилятор (3,5 л, 6,2 л с максимальной буксировкой прицепа, SVT Raptor) |
| 13 | 30 А * | Мощность реле стартера |
| 14 | 30 А * | Сиденье пассажира с электроприводом |
| 15 | 40А * | Электровентилятор (3,7 л, 5,0 л) |
| 15 | 50А * | Электровентилятор (3,5 л, 6,2 л с максимальной буксировкой прицепа, SVT Raptor) |
| 16 | 20А * | Фара с высокоинтенсивным газоразрядным излучением — сторона пассажира |
| 17 | 30 А * | Управление тормозами прицепа |
| 18 | 30 А * | Вспомогательный переключатель 1 (SVT Raptor) |
| 19 | 30 А * | Вспомогательный переключатель 2 (SVT Raptor) |
| 20 | 20А * | Модуль 4х4 (электронное переключение) |
| 21 год | 30 А * | Питание реле заряда аккумуляторной батареи прицепа |
| 22 | 20А * | Вспомогательная розетка (панель приборов) |
| 23 | Реле | Муфта кондиционера |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 10А ** | Модуль управления силовым агрегатом — питание и катушка реле, соленоид вентиляции адсорбера (двигатели 3,7 л, 5,0 и 6,2 л) |
| 27 | 20А ** | Питание реле топливного насоса |
| 28 | 10А ** | Дополнительный переключатель 4 (SVT Raptor) |
| 29 | 10А ** | Встроенный соленоид на конце колеса 4×4 |
| 30 | 10 А ** | Питание реле муфты кондиционера |
| 31 год | 15А ** | Мощность реле запуска / запуска |
| 32 | 40А * | Питание реле обогревателя заднего стекла, питание реле обогреваемого зеркала |
| 33 | 40А * | Розетка переменного тока 110 вольт |
| 34 | 40А * | Питание реле модуля управления трансмиссией (двигатели 3,7 л, 5,0 и 6,2 л) |
| 34 | 50А * | Питание реле модуля управления трансмиссией (двигатель 3,5 л) |
| 35 год | 20А * | Фары с высокоинтенсивным газоразрядным излучением — сторона водителя |
| 36 | 30 А * | Контроль устойчивости крена / Антиблокировочная тормозная система |
| 37 | Реле | Прицеп буксирный левый останов / поворот |
| 38 | Реле | Прицеп буксирный правый останов / поворот |
| 39 | Реле | Фонарь заднего хода для прицепа |
| 40 | Реле | Электрический вентилятор |
| 41 год | 15А ** | Омыватель передней камеры (SVT Raptor) |
| 42 | 5А ** | Катушка реле Пуск / Пуск |
| 43 год | 15А ** | Питание реле заднего фонаря прицепа |
| 44 | 15А ** | Дополнительный переключатель 3 (SVT Raptor), электропривод складывающихся зеркал прицепа |
| 45 | 10 А ** | Датчик генератора (двигатели 3,5, 3,7 и 5,0 л) |
| 46 | 10 А ** | Переключатель включения / выключения тормоза |
| 47 | 60А * | Контроль устойчивости крена / Модуль антиблокировочной тормозной системы |
| 48 | 20А * | Люк |
| 49 | 30 А * | Мощность реле стеклоочистителя |
| 50 | — | Не используется |
| 51 | 40А * | Мощность реле электродвигателя вентилятора |
| 52 | 5А ** | Работа / запуск — Электронный усилитель рулевого управления, Катушка реле вентилятора |
| 53 | 5А ** | Run / start — модуль управления силовым агрегатом |
| 54 | 5А ** | Работа / запуск — модуль 4×4, фонари заднего хода, система контроля устойчивости крена / антиблокировочная тормозная система, катушка реле заряда аккумулятора прицепа, катушка реле обогревателя заднего стекла, катушка реле омывателя передней камеры (SVT Raptor) |
| 55 | — | Не используется |
| 56 | 15А ** | Зеркала с подогревом |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | — | Не используется |
| 60 | — | Не используется |
| 61 | — | Не используется |
| 62 | Реле | Двигатель стеклоочистителя |
| 63 | 25 А * | Мощность реле электровентилятора |
| 64 | — | Не используется |
| 65 | 20А * | Вспомогательная розетка (панель приборов) |
| 66 | 20А * | Дополнительная розетка (внутри центральной консоли) |
| 67 | 20А * | Питание реле габаритных огней прицепа |
| 68 | 25 А * | Модуль 4×4, модуль блокировки 4×2 |
| 69 | 30 А * | Передние сиденья с подогревом или обогревом / охлаждением |
| 70 | — | Не используется |
| 71 | 20А * | Подогрев задних сидений |
| 72 | 20А * | Вспомогательная розетка (сзади) |
| 73 | 20А * | Питание реле стоп-сигналов / указателей поворота прицепа |
| 74 | 30 А * | Сиденье водителя с электроприводом / модуль памяти |
| 75 | 15А ** | Модуль управления трансмиссией — напряжение питания 1 (двигатели 3,7 л, 5,0, 6,2 л) |
| 75 | 25А ** | Модуль управления трансмиссией — напряжение питания 1 (двигатель 3,5 л) |
| 76 | 20А ** | Модуль управления трансмиссией — Напряжение питания 2: Общие компоненты трансмиссии (датчик массового расхода воздуха / температуры всасываемого воздуха — двигатели 3,7 л, 5,0 л, 6,2 л) (соленоид вентиляции адсорбера — двигатель 3,5 л) |
| 77 | 10 А ** | Модуль управления трансмиссией — Напряжение питания 3 (компоненты трансмиссии, связанные с выбросами, катушка реле электрического вентилятора) |
| 78 | 15А ** | Модуль управления трансмиссией — Напряжение питания 4 — Катушки зажигания (двигатели 3,5 л, 3,7 л, 5,0 л) |
| 78 | 20А ** | Модуль управления трансмиссией — Напряжение питания 4 — Катушки зажигания (двигатель 6,2 л) |
| 79 | 5А ** | Датчик дождя |
| 80 | — | Не используется |
| 81 год | — | Не используется |
| 82 | — | Не используется |
| 83 | — | Не используется |
| 84 | — | Не используется |
| 85 | Реле | Электровентилятор (низкая скорость) |
| * Патронные предохранители ** Мини-предохранители |
Блок дополнительных реле
| № | Рейтинг усилителя | Защищенные компоненты |
|---|---|---|
| 1 | Реле | Вспомогательный переключатель 1 |
| 2 | Реле | Вспомогательный переключатель 2 |
| 3 | Реле | Вспомогательный переключатель 3 |
| 4 | Реле | Вспомогательный переключатель 4 |
| 5 | Реле | Омыватель передней камеры |
| 6 | — | Не используется |
