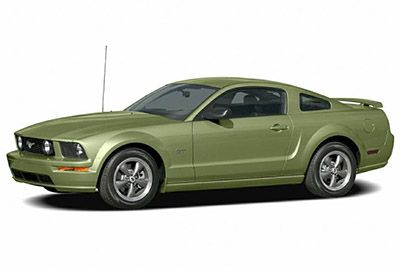

В этой статье мы рассмотрим Ford Mustang пятого поколения до фейслифтинга, выпускавшийся с 2005 по 2009 год. Здесь вы найдете схемы блока предохранителей Ford Mustang 2005, 2006, 2007, 2008 и 2009 годов , получите информацию о расположении предохранителя. панели внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение блока предохранителей
Пассажирский салон
Панель предохранителей расположена в нижней части со стороны пассажира за защитной панелью.
Моторного отсека
Блок распределения питания расположен в моторном отсеке.
Вспомогательное реле (при наличии)
На педали акселератора есть реле задержки PCM.
Примечание: только для механических коробок передач.
Вспомогательное реле с подогревом сидений (при наличии)
На автомобилях с подогревом сидений за зоной переключателя фар имеется блок реле, содержащий два микрореле для подогрева сидений водителя и пассажира.
Вспомогательное реле с HID фарами (при наличии)
На автомобилях, оборудованных фарами HID, блок дополнительных реле расположен под капотом с правой стороны в передней части моторного отсека. Этот блок вспомогательных реле содержит реле левой передней и правой передней HID фары.
Схемы блока предохранителей
2005 г.
Пассажирский салон
Назначение предохранителей в салоне (2005 г.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | Мини-реле | Задержка для аксессуаров # 1 |
| 2 | — | Не используется |
| 3 | 10А | Мощность стеклоочистителя |
| 4 | 5А | Зеркала с электроприводом |
| 5 | — | Не используется |
| 6 | 5А | Подача дополнительных устройств с задержкой |
| 7 | 5А | Отмена овердрайва |
| 8 | 10А | Кластер, разъем канала передачи данных (DLC) |
| 9 | — | Не используется |
| 10 | 5А | Модуль обнаружения вторжений (ISM), Климат-контроль |
| 11 | — | Не используется |
| 12 | 5А | Климат-контроль, Зажигание |
| 13 | — | Не используется |
| 14 | 5А | Переключатель цикла кондиционера |
| 15 | 10А | Включение / выключение тормоза (BOO) мощность |
| 16 | 5А | Кластер |
| 17 | 10А | Модуль управления удерживающей системой (RCM), система обнаружения пассажиров (PODS), индикатор отключения подушки безопасности пассажира (PADI) |
| 18 | 10А | Антиблокировочная тормозная система (ABS), подогреватель клапана принудительной вентиляции картера (PCV), зажигание |
| 19 | 5А | Реле модуля управления трансмиссией (PCM), пассивная противоугонная система (PATS) |
| 20 | 10А | Радио (Пуск) |
| 21 год | 10А | Реле стартера |
Моторного отсека
Назначение предохранителей в блоке распределения питания (2005 г.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | — | Не используется |
| 2 | 30А * | Воздуходувка климат-контроля |
| 3 | 40А * | Охлаждающий вентилятор |
| 4 | 30А * | Стартер |
| 5 | 30А * | Электродвигатель правого переднего стекла |
| 6 | 30А * | Задний усилитель (магнитола Shaker 1000) |
| 7 | 30А * | Электродвигатель левого переднего стекла |
| 8 | 40А * | Антиблокировочная тормозная система (ABS) №1 |
| 9 | 30А * | Задний усилитель (магнитола Shaker 1000) |
| 10 | 30А * | Дворники |
| 11 | 30А * | Электродвигатель левого заднего стекла (только для кабриолета) |
| 12 | 30А * | Электродвигатель правого заднего стекла (только кабриолет) |
| 13 | 30А * | Складной верх |
| 14 | 30А * | Сиденье |
| 15 | — | Не используется |
| 16 | 30А * | Фронтальный усилитель (магнитола Shaker 500) |
| 20 | Мини-реле | ПКМ №2 |
| 21 год | Микро реле | Топливный насос |
| 22 | Мини-реле | Стартер |
| 23 | Микро реле | ПКМ №1 |
| 24 | Микро реле | Муфта кондиционера |
| 25 | Мини-реле | Вентилятор охлаждения (высокоскоростной) |
| 26 | Мини-реле | Рог |
| 27 | Микро реле | Высокие балки |
| 28 | Мини-реле | Вентилятор охлаждения (низкоскоростной) |
| 29 | Мини-реле | Задний обогреватель |
| 30 | Микро реле | Противотуманные фары |
| 31 год | Мини-реле | Складной верх (вверх) |
| 32 | Мини-реле | Воздуходувка климат-контроля |
| 33 | Мини-реле | Складной верх (вниз) |
| 34 | — | Не используется |
| 35 год | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | 15 А ** | Двигатель # 2 |
| 41 год | 15 А ** | Топливный насос |
| 42 | 15 А ** | Двигатель # 3 |
| 43 год | 10А ** | Генератор |
| 44 | 10А ** | Аксессуар с задержкой |
| 45 | 10А ** | PCM |
| 46 | 25А ** | Рог |
| 47 | 15 А ** | Двигатель # 1 |
| 48 | Диод | Муфта кондиционера |
| 49 | 15 А ** | Муфта кондиционера |
| 50 | 15А ** | Высокие балки |
| 51 | 10А ** | Складной верх |
| 52 | 30А ** | Задний обогреватель |
| 53 | Диод | PCM |
| 54 | 10А ** | Задержка PCM |
| 55 | — | Не используется |
| 56 | 20А ** | Радио |
| 57 | 20А ** | Выпуск Decklid |
| 58 | 15А ** | Противотуманные фары |
| 59 | 30А ** | SJB # 5 (Блок предохранителей в панели приборов) |
| 60 | — | Не используется |
| 61 | 20А ** | Розетка №1 (Панель приборов) |
| 62 | 20А ** | SJB # 7 (Блок предохранителей в панели приборов) |
| 63 | 30А ** | SJB # 6 (Блок предохранителей в приборной панели) |
| 64 | 20А ** | Розетка №2 (Консоль) |
| 65 | 30А ** | АБС №2 |
| 66 | — | Не используется |
| 67 | 30А ** | SJB # 4 (Блок предохранителей на панели приборов) |
| 68 | 20А ** | Зажигание |
| * Картриджные предохранители ** Мини-предохранители |
2006 г.
Пассажирский салон
Назначение предохранителей в салоне (2006 г.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | Мини-реле | Задержка для аксессуаров # 1 |
| 2 | — | Не используется |
| 3 | 10А | Мощность стеклоочистителя |
| 4 | 5А | Зеркала с электроприводом |
| 5 | — | Не используется |
| 6 | 5А | Подача дополнительных устройств с задержкой |
| 7 | 10А | Отмена овердрайва |
| 8 | 10А | Кластер, разъем канала передачи данных (DLC) |
| 9 | — | Не используется |
| 10 | 5А | Модуль обнаружения вторжений (ISM), Климат-контроль |
| 11 | — | Не используется |
| 12 | 5А | Климат-контроль, Зажигание |
| 13 | — | Не используется |
| 14 | 5А | Переключатель цикла кондиционера |
| 15 | 10А | Включение / выключение тормоза (BOO) мощность |
| 16 | 5А | Кластер |
| 17 | 10А | Модуль управления удерживающей системой (RCM), система обнаружения пассажиров (PODS), индикатор отключения подушки безопасности пассажира (PADI) |
| 18 | 10А | Антиблокировочная тормозная система (ABS), подогреватель клапана принудительной вентиляции картера (PCV), зажигание |
| 19 | 5А | Реле модуля управления трансмиссией (PCM), пассивная противоугонная система (PATS) |
| 20 | 10А | Радио (Пуск) |
| 21 год | 10А | Реле стартера |
Моторного отсека
Назначение предохранителей в блоке распределения питания (2006 г.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | — | Не используется |
| 2 | 30А * | Воздуходувка климат-контроля |
| 3 | 40А * | Охлаждающий вентилятор |
| 4 | 30А * | Стартер |
| 5 | 30А * | Электродвигатель переднего стекла водителя |
| 6 | 30А * | Задний усилитель (магнитола Shaker 1000) |
| 7 | 30А * | Электродвигатель переднего окна пассажира |
| 8 | 40А * | Антиблокировочная тормозная система (ABS) №1 |
| 9 | 30А * | Задний усилитель (магнитола Shaker 1000) |
| 10 | 30А * | Дворники |
| 11 | 30А * | Электродвигатель заднего стекла водителя (только кабриолет) |
| 12 | 30А * | Электродвигатель заднего окна пассажира (только кабриолет) |
| 13 | 40А * | Складной верх |
| 14 | 30А * | Сиденье |
| 15 | — | Не используется |
| 16 | 30А * | Фронтальный усилитель (магнитола Shaker 500) |
| 20 | Мини-реле | ПКМ №2 |
| 21 год | Микро реле | Топливный насос |
| 22 | Мини-реле | Стартер |
| 23 | Микро реле | ПКМ №1 |
| 24 | Микро реле | Муфта кондиционера |
| 25 | Мини-реле | Вентилятор охлаждения (высокоскоростной) |
| 26 | Мини-реле | Рог |
| 27 | Микро реле | Высокие балки |
| 28 | Мини-реле | Вентилятор охлаждения (низкоскоростной) |
| 29 | Мини-реле | Задний обогреватель |
| 30 | Микро реле | Противотуманные фары |
| 31 год | Мини-реле | Складной верх (вверх) |
| 32 | Мини-реле | Воздуходувка климат-контроля |
| 33 | Мини-реле | Складной верх (вниз) |
| 34 | Микро реле | Decklid |
| 35 год | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | 15 А ** | Двигатель # 2 |
| 41 год | 15 А ** | Топливный насос |
| 42 | 15 А ** | Двигатель # 3 |
| 43 год | 10А ** | Генератор |
| 44 | 10А ** | Аксессуар с задержкой |
| 45 | 10А ** | PCM |
| 46 | 25А ** | Рог |
| 47 | 15 А ** | Двигатель # 1 |
| 48 | Диод | Муфта кондиционера |
| 49 | 15 А ** | Муфта кондиционера |
| 50 | 15А ** | Высокие балки |
| 51 | 10А ** | Складной верх |
| 52 | 30А ** | Задний обогреватель |
| 53 | Диод | PCM |
| 54 | 10А ** | Задержка PCM |
| 55 | — | Не используется |
| 56 | 20А ** | Радио |
| 57 | 20А ** | Выпуск Decklid |
| 58 | 15А ** | Противотуманные фары |
| 59 | 30А ** | SJB # 5 (Блок предохранителей в панели приборов) |
| 60 | — | Не используется |
| 61 | 20А ** | Розетка №1 (Панель приборов) |
| 62 | 20А ** | SJB # 7 (Блок предохранителей в панели приборов) |
| 63 | 30А ** | SJB # 6 (Блок предохранителей в приборной панели) |
| 64 | 20А ** | Розетка №2 (Консоль) |
| 65 | 30А ** | АБС №2 |
| 66 | — | Не используется |
| 67 | 30А ** | SJB # 4 (Блок предохранителей на панели приборов) |
| 68 | 20А ** | Зажигание |
| * Картриджные предохранители ** Мини-предохранители |
2007 г.
Пассажирский салон
Назначение предохранителей в салоне (2007 г.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | Мини-реле | Задержка для аксессуаров # 1 |
| 2 | — | Не используется |
| 3 | 10А | Реле питания стеклоочистителя / электродвигателя вентилятора |
| 4 | 5А | Зеркала с электроприводом |
| 5 | — | Не используется |
| 6 | 5А | Подача дополнительных устройств с задержкой |
| 7 | 10А | Электрохромное зеркало |
| 8 | 10А | Кластер, разъем канала передачи данных (DLC) |
| 9 | — | Не используется |
| 10 | 5А | Модуль обнаружения вторжений (ISM), Климат-контроль |
| 11 | — | Не используется |
| 12 | 5А | Климат-контроль, Зажигание |
| 13 | — | Не используется |
| 14 | 5А | Переключатель цикла кондиционера |
| 15 | 10А | Включение / выключение тормоза (BOO) мощность |
| 16 | 5А | Кластер |
| 17 | 10А | Модуль управления удерживающей системой (RCM), система обнаружения пассажиров (PODS), индикатор отключения подушки безопасности пассажира (PADI) |
| 18 | 10А | Антиблокировочная тормозная система (ABS) |
| 19 | 5А | Реле модуля управления трансмиссией (PCM), пассивная противоугонная система (PATS), контрольная лампа подушки безопасности комбинации приборов |
| 20 | 10А | Радио (Пуск) |
| 21 год | 10А | Реле стартера |
Моторного отсека
Назначение предохранителей в блоке распределения питания (2007 г.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | — | Не используется |
| 2 | 30А * | Воздуходувка климат-контроля |
| 3 | 40А * | Охлаждающий вентилятор |
| 4 | 30А * | Стартер |
| 5 | 30А * | Электродвигатель переднего стекла водителя |
| 6 | 30А * | Задний усилитель (магнитола Shaker 1000) |
| 7 | 30А * | Электродвигатель переднего окна пассажира |
| 8 | 40А * | Антиблокировочная тормозная система (ABS) №1 |
| 9 | 30А * | Задний усилитель (магнитола Shaker 1000) |
| 10 | 30А * | Дворники |
| 11 | 30А * | Электродвигатель заднего стекла водителя (только кабриолет) |
| 12 | 30А * | Электродвигатель заднего окна пассажира (только кабриолет) |
| 13 | 40А * | Складной верх |
| 14 | 30А * | Сиденье водителя |
| 15 | 30А * | Пассажирское сидение |
| 16 | 30А * | Фронтальный усилитель (магнитола Shaker 500) |
| 20 | Мини-реле | PCM |
| 21 год | Микро реле | Топливный насос |
| 22 | Мини-реле | Стартер |
| 23 | — | Не используется |
| 24 | Микро реле | Муфта кондиционера |
| 25 | Мини-реле | Вентилятор охлаждения (высокоскоростной) |
| 26 | Мини-реле | Рог |
| 27 | Микро реле | Высокие балки |
| 28 | Мини-реле | Вентилятор охлаждения (низкоскоростной) |
| 29 | Мини-реле | Задний обогреватель |
| 30 | Микро реле | Противотуманные фары |
| 31 год | Мини-реле | Складной верх (вверх) |
| 32 | Мини-реле | Воздуходувка климат-контроля |
| 33 | Мини-реле | Складной верх (вниз) |
| 34 | Микро реле | Decklid |
| 39 | 15А ** | Двигатель # 4 |
| 40 | 15А ** | Двигатель # 2 |
| 41 год | 15 А ** | Топливный насос |
| 42 | 15 А ** | Двигатель # 3 |
| 43 год | 10А ** | Генератор |
| 44 | 10А ** | Аксессуар с задержкой |
| 45 | 10А ** | PCM |
| 46 | 25А ** | Рог |
| 47 | 15 А ** | Двигатель # 1 |
| 48 | Диод | Муфта кондиционера |
| 49 | 15 А ** | Муфта кондиционера |
| 50 | 15А ** | Высокие балки |
| 51 | 10А ** | Складной верх |
| 52 | 30А ** | Задний обогреватель |
| 53 | Диод | PCM |
| 54 | — | Не используется |
| 55 | — | Не используется |
| 56 | 20А ** | Радио, SDARS |
| 57 | 20А ** | Выпуск Decklid |
| 58 | 15А ** | Противотуманные фары |
| 59 | 30А ** | SJB # 5 (Блок предохранителей в салоне) |
| 60 | — | Не используется |
| 61 | 20А ** | Розетка №1 (Панель приборов) |
| 62 | 20А ** | SJB # 7 (Блок предохранителей в салоне) |
| 63 | 30А ** | SJB # 6 (Блок предохранителей в салоне) |
| 64 | 20А ** | Розетка №2 (Консоль) |
| 65 | 30А ** | АБС №2 |
| 66 | 25А ** | Сиденья с подогревом |
| 67 | 30А ** | SJB # 4 (Блок предохранителей в салоне) |
| 68 | 20А ** | Зажигание |
| * Картриджные предохранители ** Мини-предохранители |
2008 г.
Пассажирский салон
Назначение предохранителей в салоне (2008 г.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | Мини-реле | Задержка для аксессуаров # 1 |
| 2 | — | Не используется |
| 3 | 10А | Реле питания стеклоочистителя / электродвигателя вентилятора |
| 4 | 5А | Зеркала с электроприводом |
| 5 | — | Не используется |
| 6 | 5А | Подача дополнительных устройств с задержкой |
| 7 | 10А | Электрохромное зеркало / Окружающее освещение |
| 8 | 10А | Кластер, разъем канала передачи данных (DLC) |
| 9 | — | Не используется |
| 10 | 5А | Модуль обнаружения вторжений (ISM), Климат-контроль |
| 11 | — | Не используется |
| 12 | 5А | Климат-контроль, Зажигание |
| 13 | — | Не используется |
| 14 | 5А | Переключатель цикла кондиционера |
| 15 | 10А | Включение / выключение тормоза (BOO) мощность |
| 16 | 5А | Кластер |
| 17 | 10А | Модуль управления удерживающей системой (RCM), система обнаружения пассажиров (PODS), индикатор отключения подушки безопасности пассажира (PADI) |
| 18 | 10А | Антиблокировочная тормозная система (ABS) |
| 19 | 5А | Реле модуля управления трансмиссией (PCM), пассивная противоугонная система (PATS), контрольная лампа подушки безопасности комбинации приборов |
| 20 | 10А | Радио (Пуск) |
| 21 год | 10А | Реле стартера |
Моторного отсека
Назначение предохранителей в блоке распределения питания (2008 г.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | — | Не используется |
| 2 | 30А * | Воздуходувка климат-контроля |
| 3 | 40А * | Охлаждающий вентилятор |
| 4 | 30А * | Стартер |
| 5 | 30А * | Электродвигатель переднего стекла водителя |
| 6 | 30А * | Задний усилитель (магнитола Shaker 1000) |
| 7 | 30А * | Электродвигатель переднего окна пассажира |
| 8 | 40А * | Антиблокировочная тормозная система (ABS) №1 |
| 9 | 30А * | Задний усилитель (магнитола Shaker 1000) |
| 10 | 30А * | Дворники |
| 11 | 30А * | Электродвигатель заднего стекла водителя (только кабриолет) |
| 12 | 30А * | Электродвигатель заднего окна пассажира (только кабриолет) |
| 13 | 40А * | Складной верх |
| 14 | 30А * | Сиденье водителя |
| 15 | 30А * | Пассажирское сидение |
| 16 | 30А * | Фронтальный усилитель (магнитола Shaker 500) |
| 20 | Мини-реле | PCM |
| 21 год | Микро реле | Топливный насос |
| 22 | Микро реле | Стартер |
| 23 | — | Не используется |
| 24 | Микро реле | Муфта кондиционера |
| 25 | Мини-реле | Вентилятор охлаждения (высокоскоростной) |
| 26 | Микро реле | Рог |
| 27 | Микро реле | Высокие балки |
| 28 | Мини-реле | Вентилятор охлаждения (низкоскоростной) |
| 29 | Мини-реле | Задний обогреватель |
| 30 | Микро реле | Противотуманные фары |
| 31 год | Мини-реле | Складной верх (вверх) |
| 32 | Мини-реле | Воздуходувка климат-контроля |
| 33 | Мини-реле | Складной верх (вниз) |
| 34 | Микро реле | Decklid |
| 39 | 15А ** | Двигатель # 4 |
| 40 | 15А ** | Двигатель # 2 |
| 41 год | 15 А ** | Топливный насос |
| 42 | 15 А ** | Двигатель # 3 |
| 43 год | 10А ** | Генератор |
| 44 | 10А ** | Аксессуар с задержкой |
| 45 | 10А ** | PCM |
| 46 | 25А ** | Рог |
| 47 | 15 А ** | Двигатель # 1 |
| 48 | Диод | Муфта кондиционера |
| 49 | 15 А ** | Муфта кондиционера |
| 50 | 15А ** | Высокие балки |
| 51 | 10А ** | Складной верх |
| 52 | 30А ** | Задний обогреватель |
| 53 | Диод | PCM |
| 54 | 20А ** | Левая HID фара |
| 55 | 20А ** | Правая HID фара |
| 56 | 20А ** | Радио, SOARS |
| 57 | 20А ** | Выпуск Decklid |
| 58 | 15А ** | Противотуманные фары |
| 59 | 30А ** | SJB # 5 (Блок предохранителей в салоне) |
| 60 | — | Не используется |
| 61 | 20А ** | Розетка №1 (Панель приборов) |
| 62 | 20А ** | SJB # 7 (Блок предохранителей в салоне) |
| 63 | 30А ** | SJB # 6 (Блок предохранителей в салоне) |
| 64 | 20А ** | Розетка №2 (Консоль) |
| 65 | 30А ** | АБС №2 |
| 66 | 25А ** | Сиденья с подогревом |
| 67 | 30А ** | SJB # 4 (Блок предохранителей в салоне) |
| 68 | 20А ** | Зажигание |
| * Картриджные предохранители ** Мини-предохранители |
Вспомогательное реле с HID фарами
| № | Описание |
|---|---|
| 1 | Левая HID фара |
| 2 | Правая HID фара |
| 3 | Не используется |
| 4 | Не используется |
2009 г.
Пассажирский салон
Назначение предохранителей в салоне (2009 г.)
| № | Рейтинг усилителя | Защищенные схемы |
|---|---|---|
| 1 | Мини-реле | Задержка для аксессуаров # 1 |
| 2 | — | Не используется |
| 3 | 10А | Реле питания стеклоочистителя / электродвигателя вентилятора |
| 4 | 5А | Зеркала с электроприводом |
| 5 | — | Не используется |
| 6 | 5А | Подача дополнительных устройств с задержкой |
| 7 | 10А | Электрохромное зеркало / Окружающее освещение |
| 8 | 10А | Кластер, разъем канала передачи данных (DLC) |
| 9 | — | Не используется |
| 10 | 5А | Модуль обнаружения вторжений (ISM), Климат-контроль |
| 11 | — | Не используется |
| 12 | 5А | Климат-контроль, Зажигание |
| 13 | — | Не используется |
| 14 | 5А | Переключатель цикла кондиционера |
| 15 | 10А | Включение / выключение тормоза (BOO) мощность |
| 16 | 5А | Кластер |
| 17 | 10А | Модуль управления удерживающей системой (RCM), система обнаружения пассажиров (PODS), индикатор отключения подушки безопасности пассажира (PADI) |
| 18 | 10А | Антиблокировочная тормозная система (ABS) |
| 19 | 5А | Реле модуля управления трансмиссией (PCM), пассивная противоугонная система (PATS), контрольная лампа подушки безопасности комбинации приборов |
| 20 | 10А | Радио (Пуск) |
| 21 год | 10А | Реле стартера |
Моторного отсека
Назначение предохранителей в блоке распределения питания (2009 г.)
| № | Рейтинг усилителя | Защищенные схемы |
|---|---|---|
| 1 | — | Не используется |
| 2 | 30А * | Воздуходувка климат-контроля |
| 3 | 40А * | Охлаждающий вентилятор |
| 4 | 30А * | Стартер |
| 5 | 30А * | Электродвигатель переднего стекла водителя |
| 6 | 30А * | Задний усилитель (магнитола Shaker 1000) |
| 7 | 30А * | Электродвигатель переднего окна пассажира |
| 8 | 40А * | Антиблокировочная тормозная система (ABS) №1 |
| 9 | 30А * | Задний усилитель (магнитола Shaker 1000) |
| 10 | 30А * | Дворники |
| 11 | 30А * | Электродвигатель заднего стекла водителя (только кабриолет) |
| 12 | 30А * | Электродвигатель заднего окна пассажира (только кабриолет) |
| 13 | 40А * | Складной верх |
| 14 | 30А * | Сиденье водителя |
| 15 | 30А * | Пассажирское сидение |
| 16 | 30А * | Фронтальный усилитель (радиостанции Shaker 500/1000) |
| 20 | Мини-реле | PCM |
| 21 год | Микро реле | Топливный насос |
| 22 | Микро реле | Стартер |
| 23 | — | Не используется |
| 24 | Микро реле | Муфта кондиционера |
| 25 | Мини-реле | Вентилятор охлаждения (высокоскоростной) |
| 26 | Микро реле | Рог |
| 27 | Микро реле | Высокие балки |
| 28 | Мини-реле | Вентилятор охлаждения (низкоскоростной) |
| 29 | Мини-реле | Задний обогреватель |
| 30 | Микро реле | Противотуманные фары |
| 31 год | Мини-реле | Складной верх (вверх) |
| 32 | Мини-реле | Воздуходувка климат-контроля |
| 33 | Мини-реле | Складной верх (вниз) |
| 34 | Микро реле | Decklid |
| 39 | 15А ** | Двигатель # 4 |
| 40 | 15А ** | Двигатель # 2 |
| 41 год | 15 А ** | Топливный насос |
| 42 | 15А ** | Двигатель # 3 |
| 43 год | 10А ** | Генератор |
| 44 | 10А ** | Аксессуар с задержкой |
| 45 | 10А ** | PCM |
| 46 | 25А ** | Рог |
| 47 | 15 А ** | Двигатель # 1 |
| 48 | — | Не используется |
| 49 | 15 А ** | Муфта кондиционера |
| 50 | 15А ** | Высокие балки |
| 51 | 10А ** | Складной верх |
| 52 | 30А ** | Задний обогреватель |
| 53 | Диод | PCM |
| 54 | 20А ** | Левая HID фара |
| 55 | 20А ** | Правая HID фара |
| 56 | 20А ** | Радио, SOARS |
| 57 | 20А ** | Выпуск Decklid |
| 58 | 15А ** | Противотуманные фары |
| 59 | 30А ** | SJB # 5 (Блок предохранителей в салоне) |
| 60 | — | Не используется |
| 61 | 20А ** | Розетка №1 (Панель приборов) |
| 62 | 20А ** | SJB # 7 (Блок предохранителей в салоне) |
| 63 | 30А ** | SJB # 6 (Блок предохранителей в салоне) |
| 64 | 20А ** | Розетка №2 (Консоль) |
| 65 | 30А ** | АБС №2 |
| 66 | 25А ** | Сиденья с подогревом |
| 67 | 30А ** | SJB # 4 (Блок предохранителей в салоне) |
| 68 | 20А ** | Зажигание |
| * Картриджные предохранители ** Мини-предохранители |
Вспомогательное реле с HID фарами
| № | Описание |
|---|---|
| 1 | Левая HID фара |
| 2 | Правая HID фара |
| 3 | Не используется |
| 4 | Не используется |
