Здесь вы найдете схемы блоков предохранителей Ford Ranger 1998, 1999, 2000, 2001, 2002 и 2003 годов , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение блока предохранителей

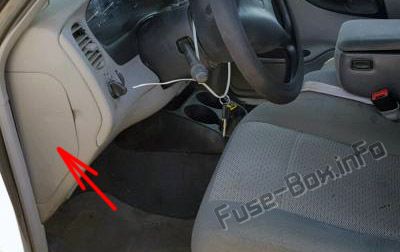

Пассажирский салон
Панель предохранителей расположена с левой стороны панели приборов, обращенной к двери со стороны водителя.

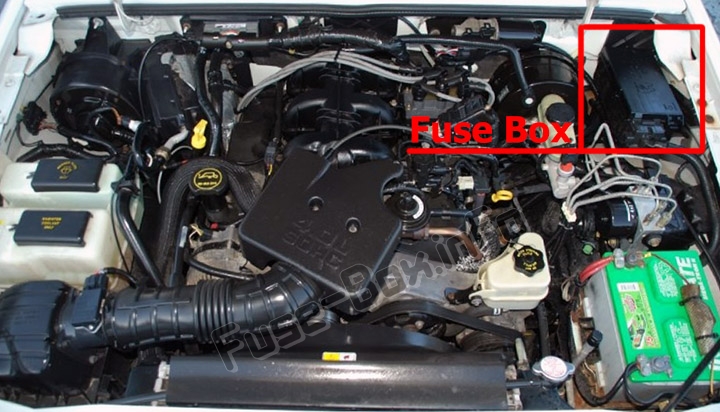

Моторного отсека
Блок распределения питания расположен в моторном отсеке.
Схемы блока предохранителей
1998, 2999 и 2000
Пассажирский салон
Назначение предохранителей в салоне (1998-2000 гг.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | 7,5 А | Переключатель зеркала с электроприводом |
| 2 | 7,5 А | Реле электродвигателя вентилятора, модуль PAD, диагностический монитор подушек безопасности |
| 3 | 7,5 А | Разъем левой остановки / поворота прицепа |
| 4 | 10А | Левая фара |
| 5 | 10А | 1998-1999: Разъем канала передачи данных (DLC) 2000: Не используется |
| 6 | 15А | 1998–1999: не используется. 2000 год: повышающая передача, задние фонари, ДХО. 4×4 |
| 7 | 7,5 А | Разъем правой остановки / поворота прицепа |
| 8 | 10А | Правая фара, реле противотуманных фар |
| 9 | 7,5 А | Переключатель положения педали тормоза |
| 10 | 7,5 А | Узел сервопривода / усилителя регулировки скорости, стандартный электронный модуль (GEM), привод блокировки переключения передач, привод смесительной двери, узел нагревателя кондиционера, указатели поворота |
| 11 | 7,5 А | Комбинация приборов, дневные ходовые огни (ДХО), резистор RABS |
| 12 | — | Не используется |
| 13 | 20А | Переключатель положения педали тормоза |
| 14 | 20А / 10А | 20A: Если оборудован модулем задней антиблокировочной тормозной системы (RABS). 10A: при наличии модуля антиблокировочной тормозной системы для 4 колес (4WABS), главное реле 4WABS |
| 15 | 7,5 А | 1998: Комбинация приборов 1999-2000: Контрольная лампа подушки безопасности, контрольная лампа генератора |
| 16 | 30А | Электродвигатель стеклоочистителя, реле стеклоочистителя Hi-Lo, реле работы / парковки стеклоочистителя |
| 17 | 25А | 1998-1999: прикуриватель 2000: прикуриватель, разъем канала передачи данных (DLC) |
| 18 | 15А | Реле разблокировки водителя, реле полной разблокировки, реле полной блокировки |
| 19 | 25А | 1998-1999: силовой диод PCM 2000: силовой диод PCM, зажигание, PATS |
| 20 | 7,5 А | Модуль RAP, Стандартный электронный модуль (GEM), Радио |
| 21 год | 15А | Мигалка (опасность) |
| 22 | 20А | Вспомогательная розетка питания |
| 23 | — | Не используется |
| 24 | 7,5 А | Переключатель положения педали сцепления (CPP), реле прерывания стартера, противоугонная система |
| 25 | 7,5 А | 1998-1999: Стандартный электронный модуль (GEM), комбинация приборов 2000: не используется |
| 26 | 10А | Реле экономии заряда аккумулятора, реле электронного переключения передач, реле освещения салона, реле стеклоподъемника, электронный модуль управления переключением передач, фонарь купола / карты, GEM, комбинация приборов (2000) |
| 27 | 15А | 1998-1999: Электрический переключатель, резервные лампы, дневные ходовые огни (ДХО), переключатель управления коробкой передач, импульсный вакуумный замок ступицы (1999) 2000: не используется |
| 28 | 7,5 А | Универсальный электронный модуль (GEM), радио |
| 29 | 15А | Радио |
| 30 | 10А / 15А | 1998: Реле габаритных фонарей / буксировки прицепа (15 А) 1999-2000: Контрольный разъем RABS (10 А) |
| 31 год | — | Не используется |
| 32 | — | Не используется |
| 33 | 15А | Фары, модуль дневных ходовых огней (ДХО), комбинация приборов |
| 34 | — | Не используется |
| 35 год | 10А / 15А | 1998: Контрольный разъем RABS (10A) 1999: Реле габаритных огней / буксировки прицепа (15A) 2000: Не используется |
| 36 | — | Не используется |
Моторного отсека
Назначение предохранителей в моторном отсеке (1998-2000 гг.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | 50А ** | Панель предохранителей I / P |
| 2 | 40 А ** | Реле электродвигателя вентилятора |
| 3 | 50А ** | Модуль 4-колесной антиблокировочной тормозной системы (4WABS) |
| 4 | 20А ** | Электрические стеклоподъемники |
| 5 | 50А ** | Замок зажигания, реле стартера |
| 1 | 10 А * | Реле кондиционера |
| 2 | — | Не используется |
| 3 | 20А * | Электронное реле переключения передач и электронный модуль управления переключением передач |
| 4 | 20А * | Противотуманные фары и дневные ходовые огни |
| 5 | 10А / 15А | 1998: Диагностический монитор подушек безопасности (10A) 1999: Не используется 2000: Лампы буксировки прицепа (15A) |
| 6 | 10 А * | Модуль управления трансмиссией |
| 7 | 30А * | Модуль 4-колесной антиблокировочной тормозной системы (4WABS) |
| 8 | 30А * | Реле PCM |
| 9 | 20А * | Реле топливного насоса и модуль RAP |
| 10 | 15 А * | Реле звукового сигнала |
| 11 | 15 А * | Реле стояночных фонарей и выключатель главного света |
| 12 | 30А * | Выключатель главного света и многофункциональный выключатель |
| 13 | 15 А * | Подогреваемый кислородный датчик, регулятор вакуума системы рециркуляции ОГ, электромагнит EVR, датчик положения распределительного вала (CMP), соленоид вентиляции адсорбера |
| 14 | 30А * | Регулятор напряжения генератора |
| 15 | — | Не используется |
| 1 | — | Реле парковки стеклоочистителей |
| 2 | — | Реле кондиционера |
| 3 | — | Реле Hi / Lo стеклоочистителя |
| 4 | — | Реле питания PCM |
| 5 | — | Реле топливного насоса |
| 6 | — | Реле стартера |
| 7 | — | Реле звукового сигнала |
| 8 | — | Реле управления противотуманными фарами |
| 9 | — | Реле электродвигателя вентилятора |
| 10 | — | Реле изоляции противотуманных фар |
| 11 | — | Не используется |
| 12 | — | Не используется |
| 13 | — | Реле габаритных огней / прицепа |
| 14 | — | Реле насоса омывателя |
| 1 | — | Резистор RABS |
| 1 | — | RABS диод |
| 2 | — | Диод электронного управления двигателем |
| * Мини-предохранители ** Макси-предохранители |
2002, 2003
Пассажирский салон
Назначение предохранителей в салоне (2002, 2003)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | 5А | Переключатель зеркала с электроприводом |
| 2 | 10А | Дневные ходовые огни (ДХО), фонари заднего хода, трансмиссия, выключатель подушки безопасности пассажира, реле электродвигателя вентилятора |
| 3 | 7,5 А | 2002: Разъем для буксировки прицепа для остановки / поворота вправо 2003: Разъем для буксировки прицепа для остановки / поворота |
| 4 | — | Не используется |
| 5 | 15А | Модуль управления 4×4 |
| 6 | 2А | Реле давления в тормозной системе |
| 7 | 7,5 А | 2002: Разъем для буксировки прицепа для остановки / поворота влево 2003: Разъем для буксировки прицепа для остановки / поворота |
| 8 | — | Не используется |
| 9 | 7,5 А | Переключатель положения педали тормоза |
| 10 | 7,5 А | Узел сервопривода / усилителя управления скоростью, Стандартный электронный модуль (GEM), Привод блокировки переключения передач, Указатели поворота, 4×4 (2003) |
| 11 | 7,5 А | Комбинация приборов, 4×4, Главный выключатель света, Центральный модуль безопасности грузовика (TCSM), GEM (2003) |
| 12 | — | Не используется |
| 13 | 20А | Переключатель положения педали тормоза |
| 14 | 10А | Модуль управления ABS |
| 15 | — | Не используется |
| 16 | 30А | Электродвигатель стеклоочистителя, реле HI / LO стеклоочистителя, реле работы / парковки стеклоочистителя |
| 17 | 20А | Прикуриватель, Data Link Coruiector (DLC) |
| 18 | — | Не используется |
| 19 | 25А | Силовой диод модуля управления трансмиссией (PCM), зажигание, PATS |
| 20 | 7,5 А | GEM, Радио |
| 21 год | 15А | Аварийная сигнализация |
| 22 | 20А | Вспомогательная розетка питания |
| 23 | — | Не используется |
| 24 | 7,5 А | Переключатель положения педали сцепления (CPP), реле прерывания стартера |
| 25 | — | Не используется |
| 26 | 10А | Реле энергосбережения, дополнительный блок реле, центральный модуль удерживающей системы (RCM), общий электронный модуль (GEM), комбинация приборов |
| 27 | — | Не используется |
| 28 | 7,5 А | GEM, Радио |
| 29 | 20А | Радио |
| 30 | — | Не используется |
| 31 год | — | Не используется |
| 32 | — | Не используется |
| 33 | 15А | Фары, модуль ДХО, комбинация приборов |
| 34 | — | Не используется |
| 35 год | 15А | Реле звукового сигнала (если не оборудован грузовиком CSM) |
| 36 | — | Не используется |
Моторный отсек, 2.3л
Назначение предохранителей в моторном отсеке (2.3L, 2002-2003 гг.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | 50А ** | Панель предохранителей I / P |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | 50А ** | Двигатель насоса антиблокировочной тормозной системы (ABS) |
| 7 | 30А * | Модуль управления трансмиссией (PCM) |
| 8 | 20А * | Электрические дверные замки, Удаленный вход |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 50А ** | Реле стартера, замок зажигания |
| 12 | 20А * | Электрические стеклоподъемники |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 40A ** | Двигатель вентилятора |
| 17 | 20А ** | Дополнительный вентилятор охлаждения |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 год | 10А * | PCM память |
| 22 | — | Не используется |
| 23 | 20А * | Двигатель топливного насоса |
| 24 | 30А * | Фары |
| 25 | 10А * | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | 30А * | Модуль АБС |
| 29 | — | Не используется |
| 30 | 15 А * | Буксирный прицеп |
| 31 год | 20А * | Противотуманные фары, дневные ходовые огни (ДХО) |
| 32 | — | Не используется |
| 33 | 15 А * | Парковая лампа |
| 34 | — | Не используется |
| 35 год | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 10А * | Левая фара ближнего света |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 год | 20А * | Датчики кислорода с подогревом |
| 42 | 10А * | Ближний свет правой фары |
| 43 год | — | (Резистор) |
| 44 | — | Не используется |
| 45A | — | Стеклоочиститель HI / LO |
| 45B | — | Стеклоочиститель парк / бег |
| 46A | — | Топливный насос |
| 46B | — | Буксирный прицеп |
| 47 | — | Стартер |
| 48 | — | Дополнительный вентилятор охлаждения |
| 49 | — | Не используется |
| 50 | — | Не используется |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | PCM диод |
| 54 | — | PCM |
| 55 | — | Воздуходувка |
| 56A | — | Соленоид муфты кондиционера |
| 56B | — | Насос переднего омывателя |
| * Мини-предохранители ** Макси-предохранители |
Моторный отсек, 3,0 л и 4,0 л
Назначение предохранителей в моторном отсеке (3.0L и 4.0L, 2002-2003 гг.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | 50А ** | Панель предохранителей I / P |
| 2 | 50А ** | Усилитель звука |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | 50А ** | Двигатель насоса антиблокировочной тормозной системы (ABS) |
| 7 | 30А * | Модуль управления трансмиссией (PCM) |
| 8 | 20А * | Электрические дверные замки, Удаленный вход |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 50А ** | Реле стартера, замок зажигания |
| 12 | 20А * | Электрические стеклоподъемники |
| 13 | 20А * | 4×4 Мотор |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 40A ** | Двигатель вентилятора |
| 17 | — | Не используется |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 год | 10А * | PCM память |
| 22 | — | Не используется |
| 23 | 20А * | Двигатель топливного насоса |
| 24 | 30А * | Фары |
| 25 | 10А * | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | 30А * | Модуль АБС |
| 29 | — | Не используется |
| 30 | 15 А * | Буксирный прицеп |
| 31 год | 20А * | Противотуманные фары, дневные ходовые огни (ДХО) |
| 32 | — | Не используется |
| 33 | 15 А * | Парковая лампа |
| 34 | — | Не используется |
| 35 год | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 10А * | Левая фара ближнего света |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 год | 20А * | Датчики кислорода с подогревом |
| 42 | 10А * | Ближний свет правой фары |
| 43 год | — | Не используется |
| 44 | — | Не используется |
| 45A | — | Стеклоочиститель HI / LO |
| 45B | — | Стеклоочиститель парк / бег |
| 46A | — | Топливный насос |
| 46B | — | Буксирный прицеп |
| 47A | — | Соленоид муфты кондиционера |
| 47B | — | Насос переднего омывателя |
| 48A | — | Противотуманные фары |
| 48B | — | Реле противотуманных фар |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | PCM диод |
| 54 | — | PCM |
| 55 | — | Воздуходувка |
| 56 | — | Стартер |
| * Мини-предохранители ** Макси-предохранители |
