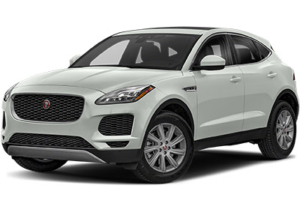

Компактный роскошный кроссовер SUV Jaguar E-Pace (X540) выпускается с 2017 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей Jaguar E-Pace 2017, 2018, 2019, 2020, 2021, 2022 и 2023 годов , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (схема расположения предохранителей).
Расположение предохранителей E-Pace 2018-2023
Блок предохранителей в пассажирском салоне
Расположение блока предохранителей
Блок предохранителей находится под перчаточным ящиком. Для доступа снимите нижнюю панель доступа.
Схема блока предохранителей
Назначение предохранителей в салоне автомобиля
| № | Амперы | Защищенные цепи |
|---|---|---|
| 1 | 30А | Сиденье переднего пассажира. |
| 2 | 30А | Водительское сиденье. |
| 3 | 25А | Модуль двери пассажира. |
| 4 | 25А | Модуль двери водителя. |
| 5 | 5А | Бесключевой доступ. |
| 6 | — | — |
| 7 | — | — |
| 8 | 5А | 2021–2023: Распределительная коробка PHEV. |
| 9 | 5А | 2018-2020: Система контроля давления в шинах (TPMS). 2021-2023: Радиочастотный приемник. |
| 10 | 5А | Звуковой оповещатель с резервным питанием от аккумуляторной батареи. |
| 11 | 5А | Панель приборов. |
| 12 | 20А | Топливная система. |
| 13 | 5А | 2018-2020: Задние сиденья. 2021-2023: Диагностический разъем. |
| 14 | 5А | Иммобилайзер транспортного средства. |
| 15 | 5А | Рулевое колесо. |
| 16 | 20А | Бесключевой доступ. |
| 17 | 5А | 2018-2020: Выключатель педали тормоза. |
| 18 | 20А | Передняя шторка. |
| 19 | 20А | Подогрев или климат-контроль сиденья переднего пассажира. |
| 20 | 5А | Зеркало. Камера. |
| 21 | 5А | Монитор слепых зон. |
| 22 | 5А | 2018-2020: Камера. |
| 23 | — | — |
| 24 | 10А | 2021–2023 гг.: модуль проекционного дисплея (HUD). |
| 25 | 10А | Панель приборов. |
| 26 | 20А | 2018-2020: Прикуриватель. 2021-2023: Вспомогательная розетка. |
| 27 | — | — |
| 28 | 10А | 2018–2020: Проекционный дисплей (HUD) и вентилятор охлаждения. |
| 29 | 5А | Адаптивный круиз-контроль. |
| 30 | 20А | Подогрев и климат-контроль сиденья водителя. |
| 31 | 5А | 2018–2020: Электропривод задней двери. 2021, 2023: Питание зажигания. 2022: Система помощи при спуске с горы, ионизатор. |
| 32 | 5А | 2018-2020: Модуль двери водителя. 2021, 2023: USB-концентратор. 2022: Мониторинг пассажиров. |
| 33 | 10А | 2018-2020: Аудиоусилитель. 2022: Консоль с разъемом для подключения аксессуаров/USB-консоль. |
| 34 | 15А | 2018-2020: Информационно-развлекательная система. 2021, 2023: Задние складные сиденья. |
| 35 | 15А | Информационно-развлекательная система. |
| 36 | 10А | Аудио-видеовыход. |
| 37 | 15А | Переключатели сидений и память. |
| 38 | 20А | 2018–2020 гг.: Вспомогательная розетка для вещевого ящика. 2021, 2023 гг.: Вспомогательная розетка. |
| 39 | 5А | 2021-2023: Электрохромное зеркало. |
| 40 | — | — |
| 41 | 10А | Подогрев руля. |
| 42 | 5А | 2018-2020: Рулевое колесо. |
| 43 | 20А | Система отопления и вентиляции. |
| 44 | — | — |
| 45 | 40А | Модуль управления кузовом. |
| 46 | — | — |
| 47 | 40А | Модуль управления кузовом. |
| 48 | — | — |
| 49 | 40А | Усилитель информационно-развлекательной системы. |
| 50 | 20А | 2018-2020: Модуль усилителя. |
Рекламные объявления
Блок предохранителей в моторном отсеке
Расположение блока предохранителей
Снимите два пластиковых крепления, крепящих трубку воздушного короба. Потяните трубку воздушного короба вверх, чтобы отсоединить ее от воздушного короба. Отстегните защелки, крепящие крышку коробки предохранителей. Номера и положения предохранителей указаны на коробке предохранителей.
Схема блока предохранителей (2017-2020)
Назначение предохранителей в моторном отсеке (2017-2020)
| № | Амперы | Защищенные цепи |
|---|---|---|
| 1 | 30А | Модуль управления двигателем. |
| 2 | 5А | Управление электропитанием. |
| 3 | 80А | Система рулевого управления с электроусилителем (EPAS). Система управления двигателем. |
| 4 | 60А | Свечи накаливания (только для дизельных двигателей). |
| 5 | 100А | Охлаждение двигателя. |
| 6 | 15А | Система управления двигателем. |
| 7 | 15А | Система управления двигателем. |
| 8 | 15А | Система управления двигателем. |
| 9 | 10А | Система управления двигателем. |
| 10 | 5А | Топливный насос. |
| 11 | 10А | Система управления двигателем. |
| 12 | 10А | Система управления двигателем. |
| 13 | — | — |
| 14 | 10А | Охлаждение двигателя / Система управления двигателем. |
| 15 | 40А | Система управления двигателем. |
| 16 | 100А | Дополнительный обогреватель. |
| 17 | 60А | Блок предохранителей в салоне. |
| 18 | 60А | Блок предохранителей в салоне. |
| 19 | 60А | Блок предохранителей в багажном отделении. |
| 20 | 60А | Блок предохранителей в багажном отделении. |
| 21 | 60А | Управление электропитанием. |
| 22 | 30А | Передние стеклоочистители. |
| 23 | 40А | Блок предохранителей в салоне. |
| 24 | 40А | Стартер (только для дизельных автомобилей с автоматической коробкой передач). |
| 25 | 40А | Антиблокировочная система тормозов (ABS). |
| 26 | 40А | Антиблокировочная система тормозов (ABS). |
| 27 | 40А | Блок предохранителей в салоне. |
| 28 | 40А | Электродвигатель вентилятора отопителя. |
| 29 | 30А | Электрический тормоз прицепа (только для Австралии). |
| 30 | 15А | Запасной. |
| 31 | 15А | Рога. |
| 32 | 10А | Запасной. |
| 33 | 5А | Звуковой сигнал. Обогрев лобового стекла. Топливный насос. |
| 34 | 40А | Обогрев левого лобового стекла. |
| 35 | 40А | Обогрев правого лобового стекла. |
| 36 | 5А | Система управления двигателем. Кондиционер (A/C). |
| 37 | 20А | Топливный насос. |
| 38 | 15А | Модуль управления трансмиссией. |
| 39 | 10А | Передние противотуманные фары. |
| 40 | 20А | Правая фара. |
| 41 | 20А | Левая фара. |
| 42 | — | — |
| 43 | — | — |
| 44 | — | — |
| 45 | — | — |
Схема блока предохранителей (2021-2023)
Назначение предохранителей в моторном отсеке (2021-2023)
| № | Амперы | Защищенные цепи |
|---|---|---|
| 1 | — | — |
| 2 | 15А | Водяной охладитель наддувочного воздуха. |
| 3 | 10А | Система управления двигателем. |
| 4 | — | — |
| 5 | 15А | Система управления двигателем. |
| 6 | 15А | Система управления двигателем. |
| 7 | — | — |
| 8 | 10А | Только для подключаемых гибридных электромобилей: управление PHEV/насос нагревателя PHEV. |
| 9 | 15А | Водяной насос промежуточного охладителя. |
| 10 | 15А | Только для PHEV: инвертор. |
| 11 | 5А | 2021: Рулевое колесо. |
| 12 | 5А | Выключатель стартера / система 48 В. |
| 13 | — | — |
| 14 | — | — |
| 15 | 15А | Система управления двигателем. |
| 16 | — | — |
| 17 | 15А | Топливная система. Система управления двигателем. Датчики выхлопных газов. |
| 18 | 30А | Свечи накаливания. |
| 19 | 40А | Модуль управления двигателем. |
| 20 | 40А | Модуль управления тормозами. Аккумулятор. |
| 21 | 30А | Свечи накаливания. |
| 22 | 40А | Двигатель вентилятора. |
| 23 | 10А | Передние противотуманные фары. |
| 24 | 10А | Охлаждение двигателя. |
| 25 | — | — |
| 26 | 10А | Жидкости для выхлопных газов дизельных двигателей. |
| 27 | 10А | Система управления двигателем. |
| 28 | 25А | Топливный насос. |
| 29 | 25А | Омыватель лобового стекла. |
| 30 | — | — |
| 31 | 25А | Омыватель заднего стекла. |
| 32 | — | — |
| 33 | 10А | 2021: Поворотная муфта рулевого колеса. |
| 34 | 25А | Правая фара. |
| 35 | 25А | Левая фара. |
| 36 | 10А | Системы помощи водителю. |
| 37 | 15А | Рог. |
| 38 | 10А | Только для PHEV: стартер-генератор, интегрированный с аккумулятором/ремнем. |
| 39 | 20А | Полный привод. |
| 40 | 25А | Насос для мойки под давлением. |
| 41 | 5А | Акустическая система оповещения о транспортном средстве. |
| 42 | 15А | Только для PHEV: гибридный насос охлаждающей жидкости. |
| 43 | — | — |
| 44 | 40А | Правое переднее обогреваемое лобовое стекло. |
| 45 | 40А | Только для PHEV: масляный насос трансмиссии. |
| 46 | — | — |
| 47 | 40А | Левый передний обогреваемый экран. |
| 48 | 40А | Стартер. |
| 49 | 30А | Электрический стояночный тормоз (EPB). |
| 50 | — | — |
| 51 | 40А | Дизельный двигатель. |
| 52 | 30А | Электродвигатель стеклоочистителя. |
Рекламные объявления
Коробка предохранителей в багажном отделении
Расположение блока предохранителей
Снимите панель с левой стороны багажного отделения. Наклейка на задней стороне панели показывает защищаемые цепи и расположение предохранителей.
Схема блока предохранителей
Назначение предохранителей в багажном отделении
| № | Амперы | Защищенные цепи |
|---|---|---|
| 1 | 15А | Задний дворник. |
| 2 | 20А | 2018–2020 гг.: Развертываемые боковые ступени. |
| 3 | 5А | Телематика. |
| 4 | 5А | Топливный обогреватель (FBH). |
| 5 | 10А/25А | 2018–2020: Топливный насос. 2021–2022: Системы помощи водителю. 2023: Системы помощи водителю и предотвращения столкновений. |
| 6 | 30А | Электропривод задней двери. |
| 7 | 5А | 2021: Системы климат-контроля и комфорта для задних пассажиров. |
| 8 | — | — |
| 9 | 5А | 2018-2020: Запасной аккумулятор. |
| 10 | — | — |
| 11 | 25А | Модуль задней двери справа. |
| 12 | 20А | Трейлер. |
| 13 | 5А | 2018-2020: Полный привод (AWD). |
| 14 | 25А | Модуль левой задней двери. |
| 15 | 10А | 2021–2023 гг.: Модуль ближнего поля (NFC). |
| 16 | — | — |
| 17 | — | — |
| 18 | — | — |
| 19 | 30А | Трансмиссия. |
| 20 | — | — |
| 21 | 20А | Гнездо для подключения аксессуаров. |
| 22 | — | — |
| 23 | — | — |
| 24 | 5А | 2018–2020: Датчик глубины брода. 2021–2023: USB-разъем. |
| 25 | 5А | 2021–2023: Аккумуляторная батарея транспортного средства. |
| 26 | 20А | Модуль подогрева заднего сиденья. |
| 27 | 5А | 2018-2020: Окна. |
| 28 | 5А | 2018-2020: Диагностика транспортных средств. |
| 29 | 10А | 2021–2023: Беспроводное зарядное устройство для телефона. |
| 30 | — | — |
| 31 | — | — |
| 32 | — | — |
| 33 | 20А | Гнездо для прицепа. |
| 34 | 10А | Модуль управления шасси. |
| 35 | 30А | Трансмиссия. |
| 36 | 20А | 2018-2020: Топливный насос. |
| 37 | — | — |
| 38 | 5А | 2018-2020: Запасной вентилятор. |
| 39 | 20А | 2018-2020: Запасной задний блок управления. 2023: Задний климат-контроль. |
| 40 | 10А | USB-зарядное устройство. |
| 41 | 20А | Подогрев правого заднего сиденья. |
| 42 | 20А | Гнездо для аксессуаров на задней консоли. |
| 43 | — | — |
| 44 | 30А | Обогрев заднего стекла. |
| 45 | 30А | 2022-2023: Трансмиссия. |
| 46 | — | — |
| 47 | 30А | 2018-2020: Трансмиссия. 2021-2023: Фары прицепа. |
| 48 | 30А | 2018–2022: Выдвижной фаркоп. |
| 49 | 50А | 2021-2023: Дополнительный отопитель. |
| 50 | 25А | 2018-2020: Нагреватель. 2021-2022: Жидкость для очистки выхлопных газов дизельных двигателей (DEF). 2023: Выбросы транспортных средств. |
