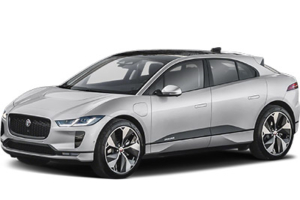

Аккумуляторно-электрический кроссовер SUV Jaguar I-Pace выпускается с 2018 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей Jaguar I-Pace 2018, 2019, 2020, 2021, 2022 и 2023 годов , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (схема расположения предохранителей).
Схема предохранителей Jaguar I-Pace
Расположение блока предохранителей
Пассажирский салон
Блок предохранителей расположен под задним сиденьем.
Чтобы получить доступ к блоку предохранителей в салоне:
- Убедитесь, что подушка сиденья отсоединилась от точек крепления в основании сиденья.
- Потяните подушку сиденья вверх с переднего края основания сиденья второго ряда. Не поднимайте подушку сиденья вверх сзади, так как это обнажит кабели цепей. Прикосновение к открытым цепям может привести к травме или смерти, если их несанкционированно потрогать.
- Чтобы получить доступ к блоку предохранителей, снимите защитную панель, как показано на рисунке.
Передний отсек
Чтобы снять подкапотные крышки:
- Открутите зажимы стяжной муфты ( 1 ) против часовой стрелки и снимите верхнюю крышку.
- Нажмите на три зажима и снимите крышки бачков с охлаждающей и тормозной жидкостью. Доступ к трем зажимам осуществляется через три отверстия, расположенные под крышками.
- Осторожно потяните боковые крышки, как показано на рисунке, чтобы извлечь их из багажного отделения.
- Поднимите и поверните боковые крышки по часовой стрелке, чтобы получить доступ к блоку предохранителей.
Задний отсек
Снимите панель, закрывающую багажное отделение. Наклейка на задней стороне панели показывает защищаемые цепи и расположение предохранителей.
Рекламные объявления
Схемы предохранителей
2018, 2019, 2020
Схема блока предохранителей в салоне автомобиля
Назначение предохранителей в салоне (2018-2020)
| № | Амперы | Защищенные цепи |
|---|---|---|
| 1 | 5А | Звуковой сигнализатор батареи. |
| 2 | 5А | Тормоза. |
| 3 | 5А | Иммобилайзер. |
| 4 | 5А | Диагностический разъем. |
| 5 | 5А | Радио/датчик движения |
| 6 | 20А | Розетка 12 В 2-й ряд. |
| 7 | 20А | Ящик с розеткой 12 В. |
| 8 | 20А | Электропривод левого переднего сиденья 2. |
| 9 | 20А | Электропривод правого переднего сиденья 2. |
| 10 | 30А | Электропривод левого переднего сиденья 1. |
| 11 | 30А | Электропривод правого переднего сиденья 1. |
| 12 | 5А | Электрические зеркала. |
| 13 | 20А | Розетка 12 В в багажном отделении. |
| 14 | 5А | Передняя камера. |
| 15 | — | — |
| 16 | 10А | Панель приборов. |
| 17 | 20А | Обогрев заднего стекла. |
| 18 | — | — |
| 19 | 5А | Блок телематического управления. |
| 20 | 20А | Подогрев/климат-контроль сидений. |
| 21 | 20А | Подогрев/климат-контроль сидений. |
| 22 | 25А | Передняя правая боковая дверь. |
| 23 | 25А | Левая задняя боковая дверь. |
| 24 | 25А | Правая задняя боковая дверь. |
| 25 | 25А | Левая передняя дверь. |
| 26 | 10А | Проекционный дисплей (HUD). |
| 27 | 5А | Телефон. |
| 28 | 5А | Обнаружение выхода. |
| 29 | 5А | USB-контроллер. |
| 30 | — | — |
| 31 | 5А | Электронное устройство взимания платы за проезд. |
| 32 | 5А | Система контроля давления в шинах (TPMS). |
| 33 | 5А | Рулевое колесо. |
| 34 | 10А | USB-разъемы. |
| 35 | 15А | Электропривод сидений. |
Схема блока предохранителей №1 в переднем отсеке
Назначение предохранителей в блоке предохранителей №1 (2018-2020)
| № | Амперы | Защищенные цепи |
|---|---|---|
| 1 | 5А | Порт зарядки. |
| 2 | 5А | Камера. |
| 3 | 5А | Кондиционирование воздуха (A/C). |
| 4 | 5А | Адаптивный круиз-контроль. |
| 5 | — | — |
| 6 | 15А | Контроллер переднего багажного отделения. |
| 7 | 30А | Омыватель фар. |
| 8 | 30А | Стеклоомыватель. |
| 9 | 15А | Рог. |
| 10 | 20А | Подогрев форсунок стеклоомывателя. |
| 11 | 5А | Контроллер охлаждающей жидкости. |
| 12 | 10А | Встроенное зарядное устройство. |
| 13 | — | — |
| 14 | 15А | Охлаждение электрической системы. |
| 15 | 15А | Охлаждение аккумулятора. |
| 16 | 15А | Охлаждение электрической системы. |
| 17 | 5А | Управление электропитанием. |
| 18 | 5А | Управление электропитанием. |
| 38 | 15А | Парковочный замок. |
| 39 | 5А | Тормоз. |
Схема блока предохранителей №2 в переднем отсеке
Назначение предохранителей в блоке предохранителей №2 (2018-2020)
| № | Амперы | Защищенные цепи |
|---|---|---|
| 19 | 5А | Система охлаждения. |
| 20 | 5А | Активные лопатки. |
| 21 | — | — |
| 22 | 10А | Система управления электропитанием. |
| 23 | 10А | Передние противотуманные фары. |
| 24 | — | — |
| 25 | — | — |
| 26 | — | — |
| 27 | 20А | Задняя фара. |
| 28 | 20А | Задняя фара. |
| 29 | 5А | Система управления электропитанием. |
| 30 | 5А | Система управления электропитанием. |
| 31 | 10А | Система управления электропитанием. |
| 32 | 5А | Система управления электропитанием. |
| 33 | 5А | Система управления электропитанием. |
| 34 | 5А | Система управления электропитанием. |
| 35 | 5А | Система охлаждения. |
| 36 | — | — |
Блок предохранителей в заднем отсеке
Назначение предохранителей в заднем отсеке (2018-2020)
| № | Амперы | Защищенные цепи |
|---|---|---|
| 1 | 20А | Подогрев заднего левого сиденья. |
| 2 | 20А | Подогрев правого заднего сиденья. |
| 3 | 5А | Задняя консоль блока переключателей. |
| 4 | 10А | Модуль управления шасси. |
| 5 | 15А | Модуль управления шасси. |
| 6 | — | — |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | 20А | Прикуриватель, розетка для адаптивного круиз-контроля. |
| — | — | — |
| 11 | — | — |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | — | — |
| 16 | 5А | Управление шасси. |
| 17 | 30А | Модуль задней двери багажника. |
| 18 | 5А | Антенный блок на задней двери багажника. |
| 19 | 5А | Поменяйте комплект. |
| 20 | 5А | ПАМ. |
Рекламные объявления
2021, 2022, 2023
Схема блока предохранителей в салоне автомобиля
Назначение предохранителей в салоне (2021-2023)
| № | Амперы | Защищенные цепи |
|---|---|---|
| 1 | 5А | Звуковой сигнализатор батареи. |
| 2 | — | — |
| 3 | 5А | Иммобилайзер. |
| 4 | 5А | Диагностический разъем. |
| 5 | 5А | Радиочастотный приемник. |
| 6 | 20А | Розетка 12 В 2-й ряд. |
| 7 | 20А | Ящик с розеткой 12 В. |
| 8 | — | — |
| 9 | — | — |
| 10 | 30А | Электропривод левого переднего сиденья. |
| 11 | 30А | Электропривод переднего правого сиденья. |
| 12 | 5А | Электрозеркала, система контроля слепых зон, камера. |
| 13 | 20А | Розетка 12 В в багажном отделении. |
| 14 | 5А | Передняя камера. |
| 15 | 10А | Системы помощи водителю и предотвращения столкновений. |
| 16 | 10А | Панель приборов. |
| 17 | 30А | Обогрев заднего стекла. |
| 18 | 10А | Контроллер систем помощи водителю и предотвращения столкновений. |
| 19 | 5А | Блок телематического управления. |
| 20 | 20А | Подогрев сидений, климат-контроль сидений. |
| 21 | 20А | Подогрев сидений, климат-контроль сидений. |
| 22 | 25А | Передняя правая боковая дверь. |
| 23 | 25А | Левая задняя боковая дверь. |
| 24 | 25А | Правая задняя боковая дверь. |
| 25 | 25А | Левая передняя дверь. |
| 26 | 10А | Проекционный дисплей (HUD). |
| 27 | 5А | Переключение передач. |
| 28 | 10А | Радарный датчик — угол. |
| 29 | 5А | Модуль бесключевого доступа в автомобиль. |
| 30 | — | — |
| 31 | — | — |
| 32 | 5А | Система контроля давления в шинах (TPMS). |
| 33 | 5А | Рулевое колесо. |
| 34 | 10А | USB-разъем. |
| 35 | 15А | Электропривод сидений, система контроля слепых зон, обнаружение выхода сзади. |
Схема блока предохранителей №1 в переднем отсеке
Назначение предохранителей в блоке предохранителей №1 (2021-2023)
| № | Амперы | Защищенные цепи |
|---|---|---|
| 1 | 5А | Порт зарядки. |
| 2 | — | — |
| 3 | 5А | Кондиционирование воздуха (A/C). |
| 4 | — | — |
| 5 | 10А | Подогрев руля. |
| 6 | 15А | Контроллер переднего багажного отделения. |
| 7 | 30А | Омыватель фар. |
| 8 | — | — |
| 9 | 15А | Рог. |
| 10 | 20А | Подогрев форсунок стеклоомывателя. |
| 11 | 15А | Охлаждение аккумуляторной батареи электромобиля (ЭМ). |
| 12 | — | — |
| 13 | 5А | Радарный датчик — центр. |
| 14 | 15А | Охлаждение аккумулятора. |
| 15 | 15А | Климат-контроль. |
| 16 | — | — |
| 17 | 5А | Преобразователь напряжения. |
| 18 | 5А | Охлаждение аккумуляторной батареи электромобиля (ЭМ). |
| 19 | 10А | Встроенное зарядное устройство. |
| 38 | — | — |
| 39 | — | — |
Схема блока предохранителей №2 в переднем отсеке
Назначение предохранителей в блоке предохранителей №2 (2021-2023)
| № | Амперы | Защищенные цепи |
|---|---|---|
| 1 | 5А | Вентилятор охлаждения. |
| 2 | 5А | Активные лопатки. |
| 3 | 5А | Модуль управления электромобилем (ЭМ). |
| 4 | 5А | Инвертор. |
| 5 | — | — |
| 6 | 20А | Парковочный замок. |
| 8 | 30А | Очиститель экрана. |
| 9 | 20А | Правая фара. |
| 10 | 20А | Левая фара. |
| 11 | 5А | Парковочный замок. |
| 12 | 5А | Система управления двигателем. |
| 13 | 10А | Система управления двигателем. |
| 14 | 5А | Задний инвертор. |
| 15 | 5А | Тяговая батарея. |
| 16 | 5А | Тяговая батарея. |
| 17 | 5А | Насос охлаждающей жидкости. |
| 25 | 5А | Блок предохранителей под капотом 2. |
Схема блока предохранителей в заднем отсеке
Назначение предохранителей в заднем отсеке (2021-2023)
| № | Амперы | Защищенные цепи |
|---|---|---|
| 1 | — | — |
| 2 | 5А | Задняя консоль блока переключателей. |
| 3 | — | — |
| 4 | — | — |
| 5 | 20А | Гнездо для прикуривателя. |
| 6 | 10А | Беспроводное зарядное устройство для телефона. |
| 7 | — | — |
| 8 | 10А | Медиацентр. |
| 9 | 10А | Бесконтактное открывание двери багажника. |
| 10 | 15А | Сенсорный экран. |
| 11 | 15А | Модуль управления информационно-развлекательной системой. |
| 12 | 10А | Модуль управления шасси. |
| 13 | 10А | Системы помощи водителю и предотвращения столкновений. |
| 14 | 3А | Электронный считыватель платы за проезд. |
| 15 | 5А | Монитор пневматической подвески. |
| 16 | 15А | Переключатель кондиционера. |
| 17 | — | — |
| 18 | 5А | Антенный блок на задней двери. |
| 19 | 15А | Модуль управления шасси. |
| 20 | 5А | Задний блок переключателей. |
| 21 | 30А | Верхний модуль задней двери. |
| 22 | 20А | Подогрев заднего левого сиденья. |
| 23 | 20А | Заднее правое сиденье с подогревом. |
| 24 | 60А | Компрессор пневматической подвески. |
| 25 | — | — |
| 26 | — | — |
| 27 | — | — |
