В этой статье мы рассмотрим Mazda CX-9 (TC) второго поколения, выпускаемую с 2016 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Mazda CX-9 2016, 2017, 2018, 2019 и 2020 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение блока предохранителей
Если электрическая система не работает, сначала проверьте предохранители с левой стороны автомобиля.Если фары или другие электрические компоненты не работают, а предохранители в салоне исправны, осмотрите блок предохранителей под капотом.
Пассажирский салон
Блок предохранителей расположен с левой стороны автомобиля.

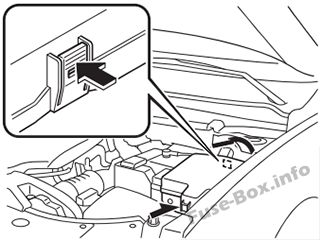

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
2016, 2017
Моторного отсека
Назначение предохранителей в моторном отсеке (2016, 2017)
| № | ОПИСАНИЕ | РЕЙТИНГ AMP | ЗАЩИЩЕННЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | WIPER.DEI | 20 А | — |
| 2 | IG2 | 30 А | Для защиты различных цепей |
| 3 | Инжектор | 30 А | Система управления двигателем |
| 4 | — | — | — |
| 5 | П. ОКНО 1 | 30 А | Электрические стеклоподъемники (некоторые модели) |
| 6 | — | — | — |
| 7 | — | — | — |
| 8 | EVVT | 20 А | Система управления двигателем |
| 9 | DEFOG | 40 А | Обогрев заднего стекла |
| 10 | — | — | — |
| 11 | R.HEATER | 40 А | Кондиционер |
| 12 | EPB L | 20 А | Электрический стояночный тормоз (левый) |
| 13 | AUDIO | 40 А | Аудио система |
| 14 | EPB R | 20 А | Электрический стояночный тормоз (правый) |
| 15 | ENG.MAIN | 40 А | Система управления двигателем |
| 16 | ABS / DSC M | 50 А | ABS, Система динамического контроля устойчивости |
| 17 | Кабина. + В | 50 А | Для защиты различных цепей |
| 18 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 А | Стеклоочиститель и омыватель переднего стекла |
| 19 | ОБОГРЕВАТЕЛЬ | 40 А | Кондиционер |
| 20 | — | — | — |
| 21 | ENGINE.IG1 | 7,5 А | Система управления двигателем |
| 22 | C / U IG1 | 15 А | Для защиты различных цепей |
| 23 | В / Д НИЗКИЙ L | 15 А | Ближний свет фар (LH) |
| 24 | В / Н НИЗКИЙ R1 | 15 А | — |
| 25 | Двигатель3 | 15 А | Система управления двигателем |
| 26 | ENG1NE2 | 15 А | Система управления двигателем |
| 27 | ENGINE1 | 15 А | Система управления двигателем |
| 28 | В | 15 А | Система управления трансмиссией |
| 29 | Н / ОЧИСТКА | 20 А | — |
| 30 | A / C | 7,5 А | Кондиционер |
| 31 | НА НАСОСЕ | 15 А | — |
| 32 | СТОП | 10 А | Стоп-сигналы |
| 33 | R.WIPER | 15 А | Стеклоочиститель заднего стекла |
| 34 | H / L HI | 20 А | Дальний свет фар |
| 35 | В / Н НИЗКИЙ R2 | 15 А | Ближний свет фар (правая) |
| 36 | ТУМАН | 15 А | Противотуманные фары (некоторые модели) |
| 37 | ENG. + В | 7,5 А | Система управления двигателем |
| 38 | AUDIO2 | 7,5 А | Аудио система |
| 39 | ИНТЕРЬЕР | 10 А | Верхний свет |
| 40 | метр 2 | 15 А | — |
| 41 | METER1 | 10 А | Приборный щиток |
| 42 | SRS1 | 7,5 А | Воздушная подушка |
| 43 | Аудио4 | 10 А | Аудиосистема (некоторые модели) |
| 44 | AUDIO1 | 25 А | Аудио система |
| 45 | ABS / DSC S | 30 А | ABS, Система динамического контроля устойчивости |
| 46 | — | — | — |
| 47 | ST.HEATER | 15 А | Рулевое колесо с подогревом (некоторые модели) |
| 48 | ХВОСТИК | 15 А | Парковочные огни |
| 49 | ТОПЛИВНЫЙ НАСОС2 | 25 А | Топливная система |
| 50 | ОПАСНОСТИ | 25 А | Мигалки аварийной сигнализации, указатели поворота, задние фонари |
| 51 | DRL | 15 А | Дневные ходовые огни |
| 52 | R.OUTLET2 | 15 А | Розетки для аксессуаров |
| 53 | HORN | 15 А | рожок |
| 54 | КОМНАТА | 25 А | Для защиты различных цепей |
Пассажирский салон
Назначение предохранителей в салоне (2016, 2017)
| № | ОПИСАНИЕ | РЕЙТИНГ AMP | ЗАЩИЩЕННЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | P.SEAT D | 30 А | Сиденье с электроприводом (некоторые модели) |
| 2 | P.WINDOW3 | 30 А | Электрические стеклоподъемники (некоторые модели) |
| 3 | R.OUTLET3 | 15 А | Розетки для аксессуаров |
| 4 | P.WINDOW2 | 25 А | Электрические стеклоподъемники |
| 5 | ПЛГ | 20 А | Задняя дверь с электроприводом |
| 6 | D.LOCK | 25 А | Дверные замки с электроприводом |
| 7 | СИДЕНЬЕ ТЕПЛОЕ | 20 А | Подогрев сиденья |
| 8 | SRS2 / ESCL | 15 А | — |
| 9 | ЛЮК | 10 А | Moonroof |
| 10 | Интерьер2 | 15 А | Аудио система |
| 11 | ENG + BB | 7,5 А | Система управления двигателем |
| 12 | ЗЕРКАЛО | 7,5 А | Зеркало регулировки мощности |
| 13 | В IND | 7,5 А | Индикатор переключения передач |
| 14 | F.OUTLET | 15 А | Розетки для аксессуаров |
| 15 | R.OUTLET1 | 15 А | — |
| 16 | — | — | — |
| 17 | m.def | 7,5 А | Обогрев зеркал |
| 18 | — | — | — |
| 19 | AUDIO3 | 15 А | Аудио система |
| 20 | — | — | — |
| 21 | P.SEAT P | 30 А | Сиденье с электроприводом (некоторые модели) |
2018, 2019, 2020
Моторного отсека
Назначение предохранителей в моторном отсеке (2018, 2019, 2020)
| № | ОПИСАНИЕ | РЕЙТИНГ AMP | ЗАЩИЩЕННЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ. DEI | 20 А | Антиобледенитель стеклоочистителя (некоторые модели) |
| 2 | IG2 | 30 А | Для защиты различных цепей |
| 3 | Инжектор | 30 А | Система управления двигателем |
| 4 | — | — | — |
| 5 | П. ОКНО 1 | 30 А | — |
| 6 | P.SEAT RL | 30 А | 2018-2019: Не используется; 2020: Сиденье с электроприводом |
| 7 | — | — | — |
| 8 | EVVT | 20 А | Система управления двигателем |
| 9 | DEFOG | 40 А | Обогрев заднего стекла |
| 10 | ST.HEATER2 | 20 А | 2018-2019: Не используется; 2020: Рулевое колесо с подогревом |
| 11 | R.HEATER | 40 А | Кондиционер |
| 12 | EPB L | 20 А | Электрический стояночный тормоз (EPB) (LH) |
| 13 | AUDIO | 40 А | Аудио система |
| 14 | EPB R | 20 А | Электрический стояночный тормоз (EPB) (RH) |
| 15 | ENG.MAIN | 40 А | Система управления двигателем |
| 16 | ABS / DSC M | 50 А | ABS, Система динамического контроля устойчивости |
| 17 | Кабина. + В | 50 А | Для защиты различных цепей |
| 18 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 А | Стеклоочиститель и омыватель переднего стекла |
| 19 | ОБОГРЕВАТЕЛЬ | 40 А | Кондиционер |
| 20 | — | — | — |
| 21 | ENGINE.IG1 | 7,5 А | Система управления двигателем |
| 22 | C / U IG1 | 15 А | Для защиты различных цепей |
| 23 | В / Д НИЗКИЙ L | 15 А | Ближний свет фар (LH) |
| 24 | В / Н НИЗКИЙ R1 | 15 А | — |
| 25 | Двигатель3 | 15 А | Система управления двигателем |
| 26 | ENGINE2 | 15 А | Система управления двигателем |
| 27 | ENGINE1 | 15 А | Система управления двигателем |
| 28 | В | 15 А | 2018: Система управления трансмиссией; 2019-2020: Система управления коробкой передач, Замок зажигания. |
| 29 | Н / ОЧИСТКА | 20 А | — |
| 30 | A / C | 7,5 А | Кондиционер |
| 31 | НА НАСОСЕ | 15 А | — |
| 32 | СТОП | 10 А | Стоп-сигналы |
| 33 | R.WIPER | 15 А | 2018: Стеклоочиститель заднего стекла; 2019-2020: Стеклоочиститель заднего стекла, Система защиты от кражи (Некоторые модели). |
| 34 | H / L HI | 20 А | Дальний свет фар |
| 35 | В / Н НИЗКИЙ R2 | 15 А | Ближний свет фар (правая) |
| 36 | ТУМАН | 15 А | Противотуманные фары (некоторые модели) |
| 37 | ENG. + В | 7,5 А | Система управления двигателем |
| 38 | AUDIO2 | 7,5 А | Аудиосистема (некоторые модели) |
| 39 | ИНТЕРЬЕР | 10 А | 2018: Верхний свет; 2019-2020: Для защиты различных цепей |
| 40 | метр 2 | 15 А | — |
| 41 | METER1 | 10 А | Приборный щиток |
| 42 | SRS1 | 7,5 А | Воздушная подушка |
| 43 | Аудио4 | 10 А | Аудиосистема (некоторые модели) |
| 44 | AUDIO1 | 25 А | Аудиосистема (некоторые модели) |
| 45 | ABS / DSC S | 30 А | ABS, Система динамического контроля устойчивости |
| 46 | — | — | — |
| 47 | ST. ОБОГРЕВАТЕЛЬ | 15 А | 2018-2019: Подогрев руля (Некоторые модели); 2020: Не используется |
| 48 | ХВОСТИК | 15 А | Парковочные огни |
| 49 | ТОПЛИВНЫЙ НАСОС2 | 25 А | Топливная система |
| 50 | ОПАСНОСТИ | 25 А | Мигалки аварийной сигнализации, указатели поворота, задние фонари |
| 51 | DRL | 15 А | Дневные ходовые огни |
| 52 | R.OUTLET2 | 15 А | Розетки для аксессуаров |
| 53 | HORN | 15 А | рожок |
| 54 | КОМНАТА | 25 А | Для защиты различных цепей |
Пассажирский салон
Назначение предохранителей в салоне (2018, 2019, 2020)
| № | ОПИСАНИЕ | РЕЙТИНГ AMP | ЗАЩИЩЕННЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | P.SEAT D | 30 А | Сиденье с электроприводом (некоторые модели) |
| 2 | P.WINDOW3 | 30 А | Электрические стеклоподъемники |
| 3 | R.OUTLET3 | 15 А | Розетки для аксессуаров |
| 4 | P.WINDOW2 | 25 А | Электрические стеклоподъемники |
| 5 | ПЛГ | 20 А | Задний борт с электроприводом (некоторые модели) |
| 6 | D.LOCK | 25 А | Дверные замки с электроприводом |
| 7 | СИДЕНЬЕ ТЕПЛОЕ | 20 А | Сиденье wanner (некоторые модели) |
| 8 | SRS2 / ESCL | 15 А | Сцепное устройство для прицепа (некоторые модели) |
| 9 | ЛЮК | 10 А | Люк (некоторые модели) |
| 10 | Интерьер2 | 15 А | Аудио система |
| 11 | ENG + BB | 7,5 А | Система управления двигателем |
| 12 | ЗЕРКАЛО | 7,5 А | Зеркало регулировки мощности |
| 13 | В IND | 7,5 А | Индикатор переключения передач |
| 14 | F.OUTLET | 15 А | Розетки для аксессуаров |
| 15 | R.OUTLET1 | 15 А | Розетки для аксессуаров (некоторые модели) |
| 16 | USB | 15 А | 2018-2019: Не используется; 2020: розетка USB |
| 17 | m.def | 7,5 А | Обогрев зеркал (некоторые модели) |
| 18 | R.SEAT.WARM | 20 А | Сиденье wanner (некоторые модели) |
| 19 | AUDIO3 | 15 А | Аудио система |
| 20 | P.SEAT RR | 30 А | 2018-2019: Не используется; 2020: Сиденье с электроприводом |
| 21 | P.SEAT P | 30 А | Сиденье с электроприводом (некоторые модели) |
