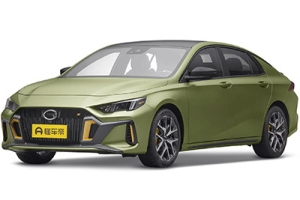

4-дверный седан GAC Empow выпускается с 2021 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей GAC Empow 2021, 2022 и 2023 годов , получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителя GAC Empow
Блок предохранителей в пассажирском салоне
Расположение блока предохранителей
Снимите левую нижнюю защитную панель (пунктирная заштрихованная часть) панели приборов.
Схема блока предохранителей
Назначение предохранителей на панели приборов
| № | Амперы | Функция |
|---|---|---|
| IF01 | 20А | Передняя розетка 12 В |
| IF02 | 7.5А | БКМ |
| IF03 | 7.5А | ACU / ЭБУ DSM |
| IF04 | 7.5А | USB-порт для зарядки / Мобильный телефон WCM / USB-порт DVR |
| IF05 | — | — |
| IF06 | — | — |
| IF07 | — | — |
| IF08 | 7.5А | ЭБУ T-BOX |
| IF09 | 7.5А | Блок управления HVAC / WCM мобильного телефона / Модуль приемника RF / RLS / Интеллектуальный модуль Bluetooth |
| IF10 | 10А | AV-дисплей (10,25 дюйма) / HCP / IAL |
| IF11 | 7.5А | OBU / GSM / SVM ECU / Левый задний BSD ECU / Правый задний BSD ECU / DSM ECU |
| IF12 | — | — |
| IF13 | 7.5А | Электронное неослепляющее внутреннее зеркало заднего вида / реле обогревателя (ER07) |
| IF14 | 7.5А | БКМ |
| IF15 | — | — |
| IF16 | — | — |
| IF17 | 10А | ЭБУ SRS |
| IF18 | 7.5А | ECM / 7WDCT TCU / Электронный привод P-передачи |
| IF19 | 7.5А | GWM/BCM |
| IF20 | — | — |
| IF21 | 7.5А | Тормозной выключатель / ESPI |
| IF22 | 7.5А | ЭБУ EPS / GSM |
| IF23 | 7.5А | Бортовой блок ETC / ЭБУ люка с электроприводом / Разъем A левого переднего сиденья (питание HVSM) / HCP / Блок управления HVAC |
| IF24 | — | — |
| IF25 | 7.5А | Плазменный генератор / выключатель ALS / передний комбинированный фонарь (питание двигателя ALS) |
| IF26 | Т.5А | LDW / модуль MRR / блок инструментов / ACU / блок управления T-BOX / ЭБУ RPA / ЭБУ AVM |
| IF27 | — | — |
| IF28 | — | — |
| IF29 | — | — |
| IF30 | — | — |
| IF31 | 20А | BCM (питание дверного замка) |
| IF32 | 20А | БКМ |
| IF33 | 20А | BCM (питание стеклоочистителя) |
| IF34 | — | — |
| IF35 | 7.5А | ГВМ |
| IF36 | 15А | BCM (питание указателей поворота) |
| IF37 | — | — |
| IF38 | — | — |
| IF39 | 7.5А | Комбинация приборов / дисплей комбинации приборов (10,25 дюйма) |
| IF40 | 7.5А | Электродвигатель замка крышки топливного бака / реле замка крышки топливного бака (IR05) |
| IF41 | 7.5А | OBD-разъем |
| IF42 | — | — |
| IF43 | Переключатель темнового тока | T-BOX ECU / блок управления HVAC / мобильный телефон WCM / модуль приемника RF / RLS / интеллектуальный модуль Bluetooth / дисплей AV-системы (10,25 дюйма) / HCP / IAL / бортовой блок ETC / GSM / AVM ECU / левый задний BSD ECU / правый задний BSD ECU / ECU мониторинга состояния водителя |
| IF44 | — | — |
| IF45 | 30А | Модуль управления правой передней дверью |
| IF46 | 30А | Модуль управления левой передней дверью |
| IF47 | 20А | BCM (источник питания основного освещения 2) |
| IF48 | 20А | BCM (источник питания основного освещения 1) |
| IF49 | 10А | Разъем A левого переднего сиденья (питание HVSM) |
| IF50 | 15А | блок питания IG2 |
| IF51 | 20А | Разъем А левого переднего сиденья (питание контроллера сиденья) |
| IF52 | 20А | Разъем А правого переднего сиденья (питание переключателя регулировки сиденья) |
| IF53 | 15А | BCM (блок питания электродвигателя стеклоомывателя) |
| IF54 | 20А | АКС |
| IF55 | 20А | ЭБУ люка с электроприводом |
| IF56 | — | — |
| IF57 | — | — |
| IF58 | — | — |
| ИР01 | — | реле АСС |
| ИР02 | — | — |
| ИР03 | — | — |
| ИР04 | — | реле IG1 |
| ИР05 | — | Реле блокировки крышки топливного бака |
| ИР06 | — | — |
| ИР07 | — | реле IG2 |
Рекламные объявления
Блок предохранителей в моторном отсеке
Расположение блока предохранителей
Нажмите на фиксирующий зажим в направлении стрелки, чтобы снять крышку блока распределения питания.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Амперы | Функция |
|---|---|---|
| ЭФ01 | — | — |
| ЭФ02 | — | — |
| ЭФ03 | — | — |
| ЭФ04 | 7.5А | ЕСМ |
| ЭФ05 | — | — |
| ЭФ06 | — | — |
| ЭФ07 | 7.5А | Обогреватель наружного зеркала заднего вида |
| ЭФ08 | — | — |
| ЭФ09 | — | — |
| ЭФ10 | 30А | 7WDCT ТКУ |
| ЭФ11 | 30А | 7WDCT ТКУ |
| ЭФ12 | 15А | Реле звукового сигнала (ER03) / звуковой сигнал |
| ЭФ13 | 30А | 7WDCT ТКУ |
| ЭФ14 | 7.5А | Модуль MRR / ЭБУ LDW |
| ЭФ15 | — | — |
| ЭФ16 | 20А | Топливный насос |
| ЭФ17 | 20А | Реле управления стеклоочистителем/скоростью стеклоочистителя (ER11) / реле стеклоочистителя (ER12) |
| ЭФ18 | 7.5А | Выключатель тормоза |
| ЭФ19 | 7.5А | Главное реле (ER17) / ECM |
| ЭФ20 | — | — |
| ЭФ21 | — | — |
| ЭФ22 | 60А | К блоку распределения питания панели приборов |
| ЭФ23 | 40А | ЕСПИ |
| ЭФ24 | 30А | IG1 включен |
| ЭФ25 | 30А | Стартер |
| ЭФ26 | 40А | блок питания АСС |
| ЭФ27 | 40А | Воздуходувка |
| ЭФ28 | 40А | Обогреватель заднего стекла + обогреватель наружного зеркала заднего вида |
| ЭФ29 | — | — |
| ЭФ30 | 50А | Вентилятор охлаждения (низкая передача) |
| ЭФ31 | — | — |
| ЭФ32 | 60А | К блоку распределения питания панели приборов |
| ЭФ33 | 60А | Вентилятор охлаждения (высокая передача) |
| ЭФ34 | — | — |
| ЭФ35 | 10А | Реле низкой скорости вентилятора (ER06) / реле высокой скорости вентилятора (ER09) / реле топливного насоса (ER14) / реле водяного насоса (ER02) |
| ЭФ36 | 15А | Катушка зажигания 1 / катушка зажигания 2 / катушка зажигания 3 / катушка зажигания 4 |
| ЭФ37 | 15А | ECM / Реле стартера 1(ER15) / Реле стартера 2(ER16) |
| ЭФ38 | 10А | Датчик кислорода вверх по потоку / Датчик кислорода вниз по потоку / Реле компрессора (ER04) |
| ЭФ39 | 10А | Реле нагревателя PCV (ER10) / Нагреватель PCV / Клапан вентиляции адсорбера / Предохранительный клапан / Электромагнитный клапан адсорбера / Электромагнитный клапан масляного насоса / Клапан управления маслом (впускной конец) / Клапан управления маслом (выпускной конец) |
| ЭФ40 | 10А | Левый клапан EAV / Правый клапан EAV |
| ЭФ41 | — | — |
| ЭФ42 | — | — |
| ЭФ43 | 10А | Электрический водяной насос |
| ЭФ44 | — | — |
| ЭФ45 | 7.5А | Компрессор кондиционера |
| ЭФ46 | 20 А | Разъем A левого переднего сиденья (питание HVSM и контроллера сиденья) |
| ЭФ47 | — | — |
| ЭФ48 | 40А | ЕСПИ |
| ЭФ49 | 30А | Электронный привод P-шестерни |
| ЭФ50 | — | — |
| ER01 | — | — |
| ER02 | — | Реле водяного насоса |
| ER03 | — | Реле звукового сигнала |
| ER04 | — | Реле компрессора |
| ER05 | — | Реле вентилятора |
| ER06 | — | Реле низкой скорости вентилятора |
| ER07 | — | Реле обогревателя |
| ER08 | — | — |
| ER09 | — | Реле высокой скорости вентилятора |
| ЭР10 | — | Реле нагревателя PCV |
| ЭР11 | — | Реле управления скоростью стеклоочистителя |
| ЭР12 | — | Реле стеклоочистителя |
| ЭР13 | — | — |
| ЭР14 | — | Реле топливного насоса |
| ЭР15 | — | Реле стартера 1 |
| ЭР16 | — | Реле стартера 2 |
| ЭР17 | — | Главное реле |
Предохранитель в PFB
| № | Амперы | Функция |
|---|---|---|
| ПФ01 | 300А | Стартер / Блок распределения питания моторного отсека / Генератор |
| ПФ02 | 7.5А | ЭБС |
| ПФ03 | 80А | ЭБУ EPS |
