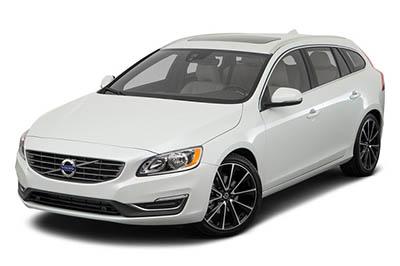

В этой статье мы рассмотрим первое поколение Volvo V60 после фейслифтинга, выпущенное с 2015 по 2018 год. Здесь вы найдете схемы блока предохранителей Volvo V60 на 2015, 2016, 2017 и 2018 годы , получите информацию о расположении панелей предохранителей внутри автомобиль, и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение блока предохранителей
1) Моторный отсек
2) Под бардачком Fusebox A (общие предохранители)
3) Под бардачком Fusebox B (предохранители модуля управления)
Коробки с предохранителями расположены за накладками.
4) Грузовой отсек (под полом)
5) Холодная зона моторного отсека (только старт / стоп)
Схема блока предохранителей
2015
Моторного отсека
Распределение предохранителей в моторном отсеке (2015)
| № | функция | A |
|---|---|---|
| 1 | Автоматический выключатель: центральный электрический модуль под перчаточным ящиком (не используется на автомобилях с опциональной функцией пуска / останова) | 50 |
| 2 | Автоматический выключатель: центральный электрический модуль под бардачком | 50 |
| 3 | Автоматический выключатель: центральный электрический модуль в багажнике (не используется на автомобилях с дополнительной функцией пуска / останова) | 60 |
| 4 | Автоматический выключатель: центральный электрический модуль под перчаточным ящиком (не используется на автомобилях с опциональной функцией пуска / останова) | 60 |
| 5 | Автоматический выключатель: центральный электрический модуль под перчаточным ящиком (не используется на автомобилях с опциональной функцией пуска / останова) | 60 |
| 6 | — | |
| 7 | — | |
| 8 | Лобовое стекло с головкой (опция), со стороны водителя | 40 |
| 9 | Дворники | 30 |
| 10 | — | |
| 11 | Вентилятор климатической системы (не используется на автомобилях с дополнительной функцией «Пуск / Стоп») | 40 |
| 12 | Лобовое стекло с головкой (опция) со стороны пассажира | 40 |
| 13 | Насос ABS | 40 |
| 14 | Клапаны ABS | 20 |
| 15 | Омыватели фар | 20 |
| 16 | Active Bending Lights-регулировка фар (опция) | 10 |
| 17 | Центральный электрический модуль (под бардачком) | 20 |
| 18 | ABS | 5 |
| 19 | Регулируемая сила рулевого управления (опция) | 5 |
| 20 | Модуль управления двигателем (ECM), коробка передач, SRS | 10 |
| 21 | Подогрев форсунок омывателя (опция) | 10 |
| 22 | — | |
| 23 | Осветительная панель | 5 |
| 24 | — | |
| 25 | — | |
| 26 | — | |
| 27 | Катушки реле | 5 |
| 28 | Вспомогательные фонари (опция) | 20 |
| 29 | рожок | 15 |
| 30 | Катушки реле, Модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления — автоматическая коробка передач | 15 |
| 32 | Компрессор кондиционера (не 4-цил. Двигатели) | 15 |
| 33 | Катушки реле A / C, катушки реле в холодной зоне моторного отсека для пуска / останова | 5 |
| 34 | Реле стартера (не используется на автомобилях с опциональной функцией пуска / останова) | 30 |
| 35 | Модуль управления двигателем (4-цилиндровые двигатели) Катушки зажигания (5- / 6-цилиндровые двигатели), конденсатор (6-цилиндровые двигатели) | 20 |
| 36 | Модуль управления двигателем (4-цилиндровые двигатели) | 20 |
| 36 | Модуль управления двигателем (5-цилиндровые и 6-цилиндровые двигатели) | 10 |
| 37 | 4-цил. двигатели: массовый расходомер воздуха, термостат, клапан EVAP | 10 |
| 37 | 5- / 6-цил. двигатели: система впрыска, расходомер воздуха (только для 6-цилиндровых двигателей), модуль управления двигателем | 15 |
| 38 | Компрессор кондиционера (5- / 6-цилиндровые двигатели), клапаны двигателя, модуль управления двигателем (6-цилиндровые двигатели), соленоиды (только 6-цилиндровые двигатели без турбонаддува), массовый расходомер воздуха (только 6-цилиндровые двигатели). ) | 10 |
| 38 | Клапаны двигателя / масляный насос / кислородный датчик центрального отопления (4-цил. Двигатели) | 15 |
| 39 | Передние / задние датчики кислорода с подогревом (4-цилиндровые двигатели), клапан EVAP (5- / 6-цилиндровые двигатели), датчики кислорода с подогревом (5- / 6-цилиндровые двигатели) | 15 |
| 40 | Масляный насос (автоматическая коробка передач) / вентиляция картера (5-цил. Двигатели) | 10 |
| 40 | Катушки зажигания | 15 |
| 41 | Обнаружение утечки топлива (5- / 6-цилиндровые двигатели), модуль управления заслонкой радиатора (5-цилиндровые двигатели) | 5 |
| 41 | Обнаружение утечки топлива, реле кондиционера (4-цилиндровые двигатели) | 15 |
| 42 | Насос охлаждающей жидкости (4-цил. Двигатели) | 50 |
| 43 | Вентилятор охлаждения (4/5-цил. Двигатели) | 60 |
| 43 | Вентилятор охлаждения (6-цил. Двигатели) | 80 |
| 44 | Усилитель руля | 100 |
Предохранители 16 — 33 и 35 — 41 могут быть заменены в любое время, когда это необходимо.
Предохранители 1 — 15, 34 и 42 — 44 являются реле / выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 1 — 15, 34 и 42 — 44 являются реле / выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Под бардачком (Fusebox A)
Назначение предохранителей под бардачком (Fusebox A — 2015)
| № | функция | A |
|---|---|---|
| 1 | Автоматический выключатель для информационно-развлекательной системы и для предохранителей 16-20 | 40 |
| 2 | Омыватели ветрового стекла | 25 |
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | Привод без ключа (опция) (дверные ручки) | 5 |
| 7 | ||
| 8 | Управление в двери водителя | 20 |
| 9 | Управление в двери переднего пассажира | 20 |
| 10 | Управление в правой задней двери пассажира | 20 |
| 11 | Управление в левой задней двери пассажира | 20 |
| 12 | Привод без ключа (опция) | 7,5 |
| 13 | Сиденье водителя с электроприводом (опция) | 20 |
| 14 | Сиденье переднего пассажира с электроприводом (опция) | 20 |
| 15 | ||
| 16 | Модуль управления информационно-развлекательной системой | 5 |
| 17 | Информационно-развлекательная система: усилитель, спутниковое радио SiriusXM ™ (опция) | 10 |
| 18 | Информационно-развлекательная система | 15 |
| 19 | Система громкой связи Bluetooth | 5 |
| 20 | ||
| 21 | Электропривод люка (опция), подсветка салона, датчик климат-системы | 5 |
| 22 | 12-вольтовые розетки в туннельной консоли | 15 |
| 23 | Заднее сиденье с подогревом (опция) (со стороны пассажира) | 15 |
| 24 | Заднее сиденье с подогревом (опция) (со стороны водителя) | 15 |
| 25 | ||
| 26 | Обогрев сиденья переднего пассажира (опция) | 15 |
| 27 | Подогрев сиденья водителя (опция) | 15 |
| 28 | Система помощи при парковке (опция), модуль управления сцепкой прицепа (опция), камера помощи при парковке (опция), информационная система для слепых зон (BLIS) (опция) | 5 |
| 29 | Модуль полного привода (опция) | 15 |
| 30 | Активная система шасси (опция) | 10 |
Под бардачком (Fusebox B)
Назначение предохранителей под бардачком (Fusebox B — 2015)
| № | функция | A |
|---|---|---|
| 1 | Стеклоочиститель задней двери | 15 |
| 2 | ||
| 3 | Освещение спереди, элементы управления стеклоподъемника двери водителя, сиденье (я) с электроприводом (опция), беспроводная система управления HomeLInk® (опция) | 7,5 |
| 4 | Приборная доска | 5 |
| 5 | Адаптивный круиз-контроль / предупреждение о столкновении (опция) | 10 |
| 6 | Предоставлено освещение, датчик дождя (опция) | 7,5 |
| 7 | Модуль рулевого колеса | 7,5 |
| 8 | Центральный замок: крышка топливного бака | 10 |
| 9 | Рулевое колесо с электроподогревом (опция) | 15 |
| 10 | Лобовое стекло с электроподогревом (опция) | 15 |
| 11 | Разблокировка задней двери | 10 |
| 12 | Электрические складные подголовники заднего сиденья (опция) | 10 |
| 13 | Топливный насос | 20 |
| 14 | Панель управления климатической системой | 5 |
| 15 | ||
| 16 | Сигнализация, бортовая диагностическая система | 5 |
| 17 | ||
| 18 | Система подушек безопасности, датчик веса пассажира | 10 |
| 19 | Система предупреждения о столкновении (опция) | 5 |
| 20 | Педаль акселератора, функция автоматического затемнения зеркала, подогрев задних сидений (опция) | 7,5 |
| 21 | — | |
| 22 | Стоп-сигналы | 5 |
| 23 | Мощность люка (опция) | 20 |
| 24 | Электронное противоугонное устройство | 5 |
Грузовой район
Назначение предохранителей в багажном отделении
| № | функция | ампер |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка для прицепа 2 (опция) | 15 |
| 5 | — | |
| 6 | ||
| 7 | 12-вольтовая розетка в багажном отделении | 15 |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | Трейлер розетка 1 (опция) | 40 |
| 13 | — | — |
Холодная зона моторного отсека
Распределение предохранителей в моторном отсеке холодной зоны (2015 г.)
| № | функция | A |
|---|---|---|
| A1 | Автоматический выключатель: центральный электрический модуль в моторном отсеке | 175 |
| A2 | Автоматический выключатель: предохранители под бардачком, центральный электрический модуль в багажнике | 175 |
| 1 | ||
| 2 | Автоматический выключатель: блок предохранителей B под бардачком | 50 |
| 3 | Автоматический выключатель: блок предохранителей A под бардачком | 60 |
| 4 | Автоматический выключатель: блок предохранителей A под бардачком | 60 |
| 5 | Автоматический выключатель: центральный электрический модуль в багажнике | 60 |
| 6 | Вентилятор климатической системы | 40 |
| 7 | ||
| 8 | ||
| 9 | Реле стартера | 30 |
| 10 | Внутренний диод | 50 |
| 11 | Вспомогательный аккумулятор | 70 |
| 12 | Центральный модуль электрический: дополнительное опорное напряжение аккумуляторной батареи, вспомогательная зарядка аккумулятор точка | 15 |
Предохранители A1, A2 и 1–11 являются реле / автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранитель 12 может быть заменен в любое время, когда это необходимо.
Предохранитель 12 может быть заменен в любое время, когда это необходимо.
2016
Моторного отсека
Распределение предохранителей в моторном отсеке (2016 г.)
| № | функция | A |
|---|---|---|
| 1 | Основной предохранитель для центрального электронного модуля (CEM) под перчаточным ящиком (не используется на автомобилях с опциональной функцией Start / Stop) | 50 |
| 2 | Первичный предохранитель для центрального электронного модуля (CEM) под перчаточным ящиком | 50 |
| 3 | Основной предохранитель для центрального электроагрегата в багажном отделении (не используется на автомобилях с опциональной функцией пуска / останова) | 60 |
| 4 | Основной предохранитель для реле / блока предохранителей под перчаточным ящиком | 60 |
| 5 | Основной предохранитель для реле / блока предохранителей под перчаточным ящиком (не используется на автомобилях с опциональной функцией пуска / останова) | 60 |
| 6 | ||
| 7 | Электрический дополнительный отопитель (не используется на автомобилях с опциональной функцией Пуск / Стоп) | 100 |
| 8 | Лобовое стекло с подогревом (не используется на автомобилях с дополнительной функцией «Пуск / Стоп»), левая сторона | 40 |
| 9 | Стеклоочистители | 30 |
| 10 | Стояночный отопитель (опция) | 25 |
| 11 | Вентилятор (не используется на автомобилях с дополнительной функцией «Пуск / Стоп») | 40 |
| 12 | Ветровое стекло с подогревом (не используется на автомобилях с дополнительной функцией Пуск / Стоп), правая сторона | 40 |
| 13 | Насос ABS | 40 |
| 14 | Клапаны ABS | 20 |
| 15 | Омыватели фар (опция) | 20 |
| 16 | Регулировка фар (опция); Активные ксеноновые фары — ABL (опция) | 10 |
| 17 | Первичный предохранитель для центрального электронного модуля (CEM) под перчаточным ящиком | 20 |
| 18 | ABS | 5 |
| 19 | Регулируемая сила рулевого управления (опция) | 5 |
| 20 | Модуль управления двигателем; Модуль управления коробкой передач; подушки безопасности | 10 |
| 21 | Подогрев форсунок омывателя (опция) | 10 |
| 22 | ||
| 23 | Управление фарами | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Катушки реле | 5 |
| 28 | Вспомогательные лампы (опция) | 20 |
| 29 | рожок | 15 |
| 30 | Катушка реле в главном реле системы управления двигателем (4-цил.); Модуль управления двигателем (4-цил.) | 5 |
| 30 | Катушка реле в главном реле для системы управления двигателем (5, 6-цил.); Модуль управления двигателем (5, 6-цил.) | 10 |
| 31 | Модуль управления коробкой передач | 15 |
| 32 | Электромагнитная муфта кондиционера (5, 6-цил. Бензиновая); Поддерживающий насос охлаждающей жидкости (4-цил. Дизель) | 15 |
| 33 | Катушка реле в реле электромагнитной муфты кондиционера (5, 6-цил. Бензин); Катушки реле в центральном электрическом блоке в холодной зоне моторного отсека (Пуск / Стоп) | 5 |
| 34 | Пусковое реле (5, 6-цилиндровый бензин) (не используется на автомобилях с дополнительной функцией пуска / останова) | 30 |
| 35 | Модуль управления свечами накаливания (5-цил. Дизель) | 10 |
| 35 | Модуль управления двигателем (4-цил.); Катушки зажигания (5, 6-цил. Бензин); Конденсатор (6-цил.) | 20 |
| 36 | Модуль управления двигателем (5, 6-цил. Бензин) | 10 |
| 36 | Модуль управления двигателем (5-цил. Дизель) | 15 |
| 36 | Модуль управления двигателем (4-цил.) | 20 |
| 37 | Датчик массового расхода воздуха (4-цил.); Термостат (4-цил. Бензиновый); Клапан EVAP (4-цил. Бензин); Насос охлаждения для EGR (4-цил. Дизель) | 10 |
| 37 | Датчик массового расхода воздуха (5-цил. Дизель, 6-цил.); Клапаны регулирующие (5-цил. Дизель); Инжекторы (5, 6-цил. Бензин); Модуль управления двигателем (5, 6-цил. Бензин) | 15 |
| 38 | Электромагнитная муфта кондиционера (5, 6-цил.); Клапаны (5, 6-цил.); Модуль управления двигателем (6-цил.); Датчик массового расхода воздуха (5-цил. Бензин); Датчик уровня масла | 10 |
| 38 | Клапаны (4-цил.); Масляный насос (4-цил. Бензин); Лямбда-сонд, центр (4-цил. Бензин); Lambdasond, задняя часть (4-цил. Дизель) | 15 |
| 39 | Лямбда-сонд, передний (4-цил.); Лямбда-зонд, задний (4-цилиндровый бензин), клапан EVAP (5-цилиндровый бензин); Лямбда-зондс (5,6-цил.); Крышка ролика радиатора модуля управления (5-цил. Дизель) | 15 |
| 40 | Насос охлаждающей жидкости (5-цил. Бензин); Подогреватель картера (5-цил. Бензин); Масляный насос АКПП (5-цил. Бензин Старт / Стоп) | 10 |
| 40 | Катушки зажигания (4-цил. Бензин) | 15 |
| 40 | Дизельный фильтр-обогреватель (дизель) | 20 |
| 41 | Блок управления, крышка ролика радиатора (5-цил. Бензин) | 5 |
| 41 | Электромагнитная муфта кондиционера (4-цил.); Модуль управления свечами накаливания (4-цил. Дизель); Масляный насос (4-цил. Дизель) | 7,5 |
| 41 | Подогреватель картера (5-цил. Дизель); Масляный насос АКПП (5-цил. Дизель Старт / Стоп) | 10 |
| 42 | Насос охлаждающей жидкости (4-цил. Бензин) | 50 |
| 42 | Свечи накаливания (дизель) | 70 |
| 43 | Вентилятор охлаждения (4 — 5-цил. Бензиновый) | 60 |
| 43 | Вентилятор охлаждения (6-цил., 4-х, 5-ти цил. Дизель) | 80 |
| 44 | Усилитель руля | 100 |
Предохранители 1-7 и 42-44 относятся к типу предохранителей Midi и должны заменяться только в мастерской.
Предохранители 8-15 и 34 относятся к типу «JCASE» и должны быть заменены мастерской.
Предохранители 16-33 и 35-41 относятся к типу «Mini Fuse».
Предохранители 8-15 и 34 относятся к типу «JCASE» и должны быть заменены мастерской.
Предохранители 16-33 и 35-41 относятся к типу «Mini Fuse».
Под бардачком (Fusebox A)
Назначение предохранителей под бардачком (Fusebox A — 2016)
| № | функция | A |
|---|---|---|
| 1 | Первичный предохранитель для модуля управления аудиосистемой (опция); Первичный предохранитель для предохранителей 16-20: информационно-развлекательная система | 40 |
| 2 | Омыватели ветрового стекла | 25 |
| 3 | — | — |
| 4 | ||
| 5 | ||
| 6 | Дверная ручка (без ключа (опция)) | 5 |
| 7 | — | — |
| 8 | Панель управления, дверь водителя | 20 |
| 9 | Панель управления двери переднего пассажира | 20 |
| 10 | Панель управления задней пассажирской двери, правая | 20 |
| 11 | Панель управления левой задней двери слева | 20 |
| 12 | Без ключа (опция) | 7,5 |
| 13 | Сиденье с электроприводом со стороны водителя (опция) | 20 |
| 14 | Сиденье с электроприводом со стороны пассажира (опция) | 20 |
| 15 | ||
| 16 | Информационно-развлекательный модуль управления или экран | 5 |
| 17 | Блок управления аудиосистемой (усилитель) (опция); Телевизор (опция); Цифровое радио (опция) | 10 |
| 18 | Модуль управления звуком или Модуль управления Sensus | 15 |
| 19 | Телематика (опция); Bluetooth (опция) | 5 |
| 20 | ||
| 21 | Люк в крыше (опция); Внутреннее освещение крыши; Климатический датчик (опция); Демпферные моторы, воздухозаборник | 5 |
| 22 | Розетка 12 В, туннельная консоль | 15 |
| 23 | Подогрев сиденья заднего правого (опция) | 15 |
| 24 | Обогрев заднего левого сиденья (опция) | 15 |
| 25 | Электрический дополнительный отопитель (опция) | 5 |
| 26 | Обогрев сидений переднего пассажира | 15 |
| 27 | Обогрев сидений переднего водителя | 15 |
| 28 | Помощь при парковке (опция); Парковочная камера (опция); BLIS (опция) | 5 |
| 29 | Модуль полного привода (опция) | 15 |
| 30 | Активное шасси Four-C (опция) | 10 |
Под бардачком (Fusebox B)
Назначение предохранителей под бардачком (Fusebox B — 2016)
| № | функция | A |
|---|---|---|
| 1 | Стеклоочиститель задней двери | 15 |
| 2 | ||
| 3 | Внутреннее освещение; Панель управления двери водителя, электрические стеклоподъемники; Сиденья с электроприводом (опция) | 7,5 |
| 4 | Комбинированная панель приборов | 5 |
| 5 | Адаптивный круиз-контроль, система предупреждения столкновений ACC (опция) | 10 |
| 6 | Внутреннее освещение; Датчик дождя (опция) | 7,5 |
| 7 | Модуль рулевого колеса | 7,5 |
| 8 | Центральный замок, крышка топливного бака | 10 |
| 9 | Обогрев руля (опция) | 15 |
| 10 | Обогрев ветрового стекла (опция) | 15 |
| 11 | Разблокировка задней двери | 10 |
| 12 | Складной подголовник (опция) | 10 |
| 13 | Топливный насос | 20 |
| 14 | Сигнализация детектора движения (опция); Климатическая панель | 5 |
| 15 | Замок рулевого управления | 15 |
| 16 | Сирена (опция); Разъем для передачи данных OBDII | 5 |
| 17 | — | — |
| 18 | подушки безопасности | 10 |
| 19 | Система предупреждения о столкновении (опция) | 5 |
| 20 | Датчик педали акселератора; Затемнение внутреннего зеркала заднего вида (опция); Обогрев заднего сиденья (опция) | 7,5 |
| 21 | Информационно-развлекательный модуль управления (Performance); Аудио (Производительность) | 15 |
| 22 | Стоп-сигнал | 5 |
| 23 | Люк в крыше (опция) | 20 |
| 24 | Электронное противоугонное устройство | 5 |
Грузовой район
Назначение предохранителей в багажном отделении
| № | функция | ампер |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка для прицепа 2 (опция) | 15 |
| 5 | — | |
| 6 | ||
| 7 | 12-вольтовая розетка в багажном отделении | 15 |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | Трейлер розетка 1 (опция) | 40 |
| 13 | — | — |
Холодная зона моторного отсека
Распределение предохранителей в холодной зоне Моторного отсека (2016 г.)
| № | функция | A |
|---|---|---|
| A1 | Главный предохранитель центрального электрического блока в моторном отсеке | 175 |
| A2 | Главный предохранитель для центрального электронного модуля (CEM) под перчаточным ящиком, реле / блок предохранителей под перчаточным ящиком, центральный электроагрегат в багажном отделении | 175 |
| 1 | Электрический дополнительный отопитель * | 100 |
| 2 | Первичный предохранитель для центрального электронного модуля (CEM) под перчаточным ящиком | 50 |
| 3 | Основной предохранитель для реле / блока предохранителей под перчаточным ящиком | 60 |
| 4 | Обогрев ветрового стекла (опция) | 60 |
| 5 | Первичный предохранитель для центрального электроагрегата в багажном отделении | 60 |
| 6 | Вентилятор | 40 |
| 7 | ||
| 8 | ||
| 9 | Стартовое реле | 30 |
| 10 | ||
| 11 | Поддержка батареи | 70 |
| 12 | Центральный электронный модуль (CEM) — Поддержка опорного напряжения батареи | 5 |
Предохранители A1, A2 и 1–11 являются реле / автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранитель 12 может быть заменен в любое время, когда это необходимо.
Предохранитель 12 может быть заменен в любое время, когда это необходимо.
2017
Моторного отсека
Распределение предохранителей в моторном отсеке (2017)
| № | функция | A |
|---|---|---|
| 1 | Основной предохранитель для центрального электронного модуля (CEM) под перчаточным ящиком (не используется на автомобилях с опциональной функцией Start / Stop) | 50 |
| 2 | Первичный предохранитель для центрального электронного модуля (CEM) под перчаточным ящиком | 50 |
| 3 | Основной предохранитель для центрального электроагрегата в багажном отделении (не используется на автомобилях с опциональной функцией пуска / останова) | 60 |
| 4 | Основной предохранитель для реле / блока предохранителей под перчаточным ящиком | 60 |
| 5 | Основной предохранитель для реле / блока предохранителей под перчаточным ящиком (не используется на автомобилях с опциональной функцией пуска / останова) | 60 |
| 6 | ||
| 7 | Электрический дополнительный отопитель (не используется на автомобилях с опциональной функцией Пуск / Стоп) | 100 |
| 8 | Лобовое стекло с подогревом (не используется на автомобилях с дополнительной функцией «Пуск / Стоп»), левая сторона | 40 |
| 9 | Стеклоочистители | |
| 10 | Стояночный отопитель (опция) | |
| 11 | Вентилятор (не используется на автомобилях с дополнительной функцией «Пуск / Стоп») | |
| 12 | Ветровое стекло с подогревом (не используется на автомобилях с дополнительной функцией «Пуск / Стоп»), правая сторона | 40 |
| 13 | Насос ABS | 40 |
| 14 | Клапаны ABS | 20 |
| 15 | Омыватели фар (опция) | 20 |
| 16 | Регулировка фар (опция); Активные ксеноновые фары — ABL (опция) | 10 |
| 17 | Первичный предохранитель для центрального электронного модуля (CEM) под перчаточным ящиком | 20 |
| 18 | ABS | 5 |
| 19 | Регулируемая сила рулевого управления (опция) | 5 |
| 20 | Модуль управления двигателем; Модуль управления коробкой передач; подушки безопасности | 10 |
| 21 | Подогрев форсунок омывателя (опция) | 10 |
| 22 | — | — |
| 23 | Управление фарами | 5 |
| 24 | — | — |
| 25 | — | — |
| 26 | — | — |
| 27 | Катушки реле | 5 |
| 28 | Вспомогательные лампы (опция) | 20 |
| 29 | рожок | 15 |
| 30 | Катушка реле в главном реле системы управления двигателем (4-цил.); Модуль управления двигателем (4-цил.) | 5 |
| 30 | Катушка реле в главном реле системы управления двигателем (5-цил. Дизель); Модуль управления двигателем (5-цил. Дизель) | 10 |
| 31 | Модуль управления коробкой передач | 15 |
| 32 | Поддерживающий насос охлаждающей жидкости (4-цил. Дизель) | 15 |
| 33 | Катушки реле в центральном электрическом блоке в холодной зоне моторного отсека Start / Stop | 5 |
| 34 | — | — |
| 35 | Модуль управления свечами накаливания (5-цил. Дизель) | 10 |
| 35 | Модуль управления двигателем (4-цил.) 20 | 20 |
| 36 | Модуль управления двигателем (5-цил. Дизель) | 15 |
| 36 | Модуль управления двигателем (4-цил.) | 20 |
| 37 | Датчик массового расхода воздуха (4-цил.); Термостат (4-цил. Бензиновый); Клапан EVAP (4-цил. Бензин); Насос охлаждения для EGR (4-цил. Дизель) | 10 |
| 37 | Массовый расходомер воздуха (5-цил. Дизель); Клапаны регулирующие (5-цил. Дизель) | 15 |
| 38 | Электромагнитная муфта кондиционера (5-цил. Дизель); Клапаны (5-цил. Дизель); Датчик уровня масла | 10 |
| 38 | Клапаны (4-цил.); Масляный насос (4-цил. Бензин); Лямбда-сонд, центр (4-цил. Бензин); Лямбда-сонд, задний (4-цил. Дизель) | 15 |
| 39 | Лямбда-сонд, передний (4-цил.); Лямбда-зонд, задний (4-цил. Бензин) Лямбда-зондс (5-цил. Дизель); Блок управления, крышка ролика радиатора (5-цил. Дизель) | 15 |
| 40 | Катушки зажигания (4-цил. Бензин) | 15 |
| 40 | Дизельный фильтр-обогреватель (дизель) | 20 |
| 41 | Электромагнитная муфта кондиционера (4-цил.); Модуль управления свечами накаливания (4-цил. Дизель); Масляный насос (4-цил. Дизель) | 7,5 |
| 41 | Подогреватель картера (5-цил. Дизель); Масляный насос АКПП (5-цил. Дизель Старт / Стоп) | 10 |
| 42 | Насос охлаждающей жидкости (4-цил. Бензин) | 50 |
| 42 | Свечи накаливания (дизель) | 70 |
| 43 | Вентилятор (бензин) (в зависимости от варианта вентилятора) | 60/80 |
| 43 | Вентилятор охлаждения (дизель) | 80 |
| 44 | Усилитель руля | 100 |
Предохранители 1-7 и 42-44 относятся к типу предохранителей Midi и должны заменяться только в мастерской.
Предохранители 8-15 и 34 относятся к типу «JCASE» и должны быть заменены мастерской.
Предохранители 16-33 и 35-41 относятся к типу «Mini Fuse».
Предохранители 8-15 и 34 относятся к типу «JCASE» и должны быть заменены мастерской.
Предохранители 16-33 и 35-41 относятся к типу «Mini Fuse».
Под бардачком (Fusebox A)
Назначение предохранителей под бардачком (Fusebox A — 2017)
| № | функция | A |
|---|---|---|
| 1 | Первичный предохранитель для модуля управления аудиосистемой (опция); Первичный предохранитель для предохранителей 16-20: информационно-развлекательная система | 40 |
| 2 | Омыватели ветрового стекла | 25 |
| 3 | — | — |
| 4 | ||
| 5 | ||
| 6 | Дверная ручка (без ключа (опция)) | 5 |
| 7 | — | — |
| 8 | Панель управления, дверь водителя | 20 |
| 9 | Панель управления двери переднего пассажира | 20 |
| 10 | Панель управления задней пассажирской двери, правая | 20 |
| 11 | Панель управления левой задней двери слева | 20 |
| 12 | Без ключа (опция) | 7,5 |
| 13 | Сиденье с электроприводом со стороны водителя (опция) | 20 |
| 14 | Сиденье с электроприводом со стороны пассажира (опция) | 20 |
| 15 | ||
| 16 | Информационно-развлекательный модуль управления или экран | 5 |
| 17 | Блок управления аудиосистемой (усилитель) (опция); Телевизор (опция); Цифровое радио (опция) | 10 |
| 18 | Модуль управления звуком или Модуль управления Sensus | 15 |
| 19 | Телематика (опция); Bluetooth (опция) | 5 |
| 20 | ||
| 21 | Люк в крыше (опция); Внутреннее освещение крыши; Климатический датчик (опция); Демпферные моторы, воздухозаборник | 5 |
| 22 | Розетка 12 В, туннельная консоль | 15 |
| 23 | Подогрев сиденья заднего правого (опция) | 15 |
| 24 | Обогрев заднего левого сиденья (опция) | 15 |
| 25 | Электрический дополнительный отопитель (опция) | 5 |
| 26 | Обогрев сидений переднего пассажира | 15 |
| 27 | Обогрев сидений переднего водителя | 15 |
| 28 | Помощь при парковке (опция); Парковочная камера (опция); BLIS (опция) | 5 |
| 29 | Модуль полного привода (опция) | 15 |
| 30 | Активное шасси Four-C (опция) | 10 |
Под бардачком (Fusebox B)
Назначение предохранителей под бардачком (Fusebox B — 2017)
| № | функция | A |
|---|---|---|
| 1 | Стеклоочиститель задней двери | 15 |
| 2 | ||
| 3 | Внутреннее освещение; Панель управления двери водителя, электрические стеклоподъемники; Сиденья с электроприводом * | 7,5 |
| 4 | Комбинированная панель приборов | 5 |
| 5 | Адаптивный круиз-контроль, система предупреждения столкновений ACC * | 10 |
| 6 | Внутреннее освещение; Датчик дождя (опция) | 7,5 |
| 7 | Модуль рулевого колеса | 7,5 |
| 8 | Центральный замок, крышка топливного бака | 10 |
| 9 | Обогрев руля (опция) | 15 |
| 10 | Обогрев ветрового стекла (опция) | 15 |
| 11 | Разблокировка задней двери | 10 |
| 12 | Складной подголовник (опция) | 10 |
| 13 | Топливный насос | 20 |
| 14 | Сигнализация детектора движения (опция); Климатическая панель | 5 |
| 15 | Замок рулевого управления | 15 |
| 16 | Сирена (опция); Разъем для передачи данных OBDII | 5 |
| 17 | — | — |
| 18 | подушки безопасности | 10 |
| 19 | Система предупреждения о столкновении (опция) | 5 |
| 20 | Датчик педали акселератора; Затемнение внутреннего зеркала заднего вида (опция); Обогрев заднего сиденья (опция) | 7,5 |
| 21 | Информационно-развлекательный модуль управления (Performance); Аудио (Производительность) | 15 |
| 22 | Стоп-сигнал | 5 |
| 23 | Люк в крыше (опция) | 20 |
| 24 | Электронное противоугонное устройство | 5 |
Грузовой район
Назначение предохранителей в багажном отделении
| № | функция | ампер |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка для прицепа 2 (опция) | 15 |
| 5 | — | |
| 6 | ||
| 7 | 12-вольтовая розетка в багажном отделении | 15 |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | Трейлер розетка 1 (опция) | 40 |
| 13 | — | — |
Холодная зона моторного отсека
Распределение предохранителей в моторном отсеке холодной зоны (2017 г.)
| № | функция | A |
|---|---|---|
| A1 | Главный предохранитель центрального электрического блока в моторном отсеке | 175 |
| A2 | Главный предохранитель для центрального электронного модуля (CEM) под перчаточным ящиком, реле / блок предохранителей под перчаточным ящиком, центральный электроагрегат в багажном отделении | 175 |
| 1 | Электрический дополнительный отопитель (опция) | 100 |
| 2 | Первичный предохранитель для центрального электронного модуля (CEM) под перчаточным ящиком | 50 |
| 3 | Основной предохранитель для реле / блока предохранителей под перчаточным ящиком | 60 |
| 4 | Обогрев ветрового стекла (опция) | 60 |
| 5 | Первичный предохранитель для центрального электроагрегата в багажном отделении | 60 |
| 6 | Вентилятор | 40 |
| 7 | ||
| 8 | ||
| 9 | Стартовое реле | 30 |
| 10 | ||
| 11 | Поддержка батареи | 70 |
| 12 | Центральный электронный модуль (CEM) — Поддержка опорного напряжения батареи | 5 |
Предохранители A1, A2 и 1–11 являются реле / автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранитель 12 может быть заменен в любое время, когда это необходимо.
Предохранитель 12 может быть заменен в любое время, когда это необходимо.
2018
Моторного отсека
Распределение предохранителей в моторном отсеке (2018)
| № | функция | A |
|---|---|---|
| 1 | Автоматический выключатель: центральный электрический модуль под перчаточным ящиком (не используется на автомобилях с опциональной функцией пуска / останова) | 50 |
| 2 | Автоматический выключатель: центральный электрический модуль под бардачком | 50 |
| 3 | Автоматический выключатель: центральный электрический модуль в багажнике (не используется на автомобилях с дополнительной функцией пуска / останова) | 60 |
| 4 | Автоматический выключатель: центральный электрический модуль под перчаточным ящиком (не используется на автомобилях с опциональной функцией пуска / останова) | 60 |
| 5 | Автоматический выключатель: центральный электрический модуль под перчаточным ящиком (не используется на автомобилях с опциональной функцией пуска / останова) | 60 |
| 6 | — | |
| 7 | — | |
| 8 | Лобовое стекло с головкой (опция), со стороны водителя | 40 |
| 9 | Дворники | 30 |
| 10 | — | |
| 11 | Вентилятор климатической системы (не используется на автомобилях с дополнительной функцией «Пуск / Стоп») | 40 |
| 12 | Лобовое стекло с головкой (опция) со стороны пассажира | 40 |
| 13 | Насос ABS | 40 |
| 14 | Клапаны ABS | 20 |
| 15 | Омыватели фар | 20 |
| 16 | Active Bending Lights-регулировка фар (опция) | 10 |
| 17 | Центральный электрический модуль (под бардачком) | 20 |
| 18 | ABS | 5 |
| 19 | Регулируемая сила рулевого управления (опция) | 5 |
| 20 | Модуль управления двигателем (ECM), коробка передач, SRS | 10 |
| 21 | Подогрев форсунок омывателя (опция) | 10 |
| 22 | — | |
| 23 | Осветительная панель | 5 |
| 24 | — | |
| 25 | — | |
| 26 | — | |
| 27 | Катушки реле | 5 |
| 28 | Вспомогательные фонари (опция) | 20 |
| 29 | рожок | 15 |
| 30 | Катушки реле, Модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления — автоматическая коробка передач | 15 |
| 32 | Компрессор кондиционера (не 4-цил. Двигатели) | 15 |
| 33 | Катушки реле A / C, катушки реле в холодной зоне моторного отсека для пуска / останова | 5 |
| 34 | Реле стартера (не используется на автомобилях с опциональной функцией пуска / останова) | 30 |
| 35 | Модуль управления двигателем (4-цилиндровые двигатели) Катушки зажигания (5-цилиндровые двигатели) | 20 |
| 36 | Модуль управления двигателем (4-цилиндровые двигатели) | 20 |
| 36 | Модуль управления двигателем (5-цил. Двигатели) | 10 |
| 37 | 4-цил. двигатели: массовый расходомер воздуха, термостат, клапан EVAP | 10 |
| 37 | 5-цил. двигатели: система впрыска, модуль управления двигателем | 15 |
| 38 | Компрессор кондиционера (5-цил. Двигатели), клапаны двигателя, датчик уровня масла (только 5-цил.) | 10 |
| 38 | Клапаны двигателя / масляный насос / кислородный датчик центрального отопления (4-цил. Двигатели) | 15 |
| 39 | Передние / задние датчики кислорода с подогревом (4-цилиндровые двигатели), клапан EVAP (5-цилиндровые двигатели), датчики кислорода с подогревом (5-цилиндровые двигатели) | 15 |
| 40 | Масляный насос / подогреватель вентиляции картера / насос охлаждающей жидкости (5-цилиндровые двигатели) | 10 |
| 40 | Катушки зажигания (4-цил. Двигатели) | 15 |
| 41 | Обнаружение утечки топлива (5-цилиндровые двигатели), модуль управления заслонкой радиатора (5-цилиндровые двигатели) | 5 |
| 41 | Обнаружение утечки топлива, соленоид кондиционера (4-цилиндровые двигатели) | 7,5 |
| 42 | Насос охлаждающей жидкости (4-цил. Двигатели) | 50 |
| 43 | Охлаждающий вентилятор | 60 или 80 (4-цилиндровые двигатели), 60 (5-цилиндровые двигатели) |
| 44 | Усилитель руля | 100 |
Предохранители 16 — 33 и 35 — 41 могут быть заменены в любое время, когда это необходимо.
Предохранители 1 — 15, 34 и 42 — 44 являются реле / выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 1 — 15, 34 и 42 — 44 являются реле / выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Под бардачком (Fusebox A)
Назначение предохранителей под бардачком (Fusebox A — 2018)
| № | функция | A |
|---|---|---|
| 1 | Автоматический выключатель для информационно-развлекательной системы и для предохранителей 16-20 | 40 |
| 2 | Омыватели ветрового стекла | 25 |
| 3 | — | |
| 4 | — | |
| 5 | — | |
| 6 | Привод без ключа (опция) (дверные ручки) | 5 |
| 7 | — | |
| 8 | Управление в двери водителя | 20 |
| 9 | Управление в двери переднего пассажира | 20 |
| 10 | Управление в правой задней двери пассажира | 20 |
| 11 | Управление в левой задней двери пассажира | 20 |
| 12 | Привод без ключа (опция) | 7,5 |
| 13 | Сиденье водителя с электроприводом (опция) | 20 |
| 14 | Сиденье переднего пассажира с электроприводом (опция) | 20 |
| 15 | — | |
| 16 | Дисплей информационно-развлекательной системы | 5 |
| 17 | Информационно-развлекательная система: усилитель, спутниковое радио Sir-iusXM (опция) | 10 |
| 18 | Модуль управления Sensus | 15 |
| 19 | Система громкой связи Bluetooth | 5 |
| 20 | ||
| 21 | Электропривод люка (опция), подсветка салона, датчик климат-системы | 5 |
| 22 | 12-вольтовые розетки в туннельной консоли | 15 |
| 23 | Заднее сиденье с подогревом (со стороны пассажира) (опция) | 15 |
| 24 | Заднее сиденье с подогревом (со стороны водителя) (опция) | 15 |
| 25 | — | |
| 26 | Обогрев сиденья переднего пассажира (опция) | 15 |
| 27 | Подогрев сиденья водителя (опция) | 15 |
| 28 | Система помощи при парковке (опция), Информационная система для слепых зон (BUS) (опция), камера помощи при парковке (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 15 |
| 30 | Активная система шасси (опция) | 10 |
Под бардачком (Fusebox B)
Назначение предохранителей под бардачком (Fusebox B — 2018)
| № | функция | A |
|---|---|---|
| 1 | Стеклоочиститель задней двери | 15 |
| 2 | — | |
| 3 | Освещение спереди, элементы управления стеклоподъемника двери водителя, сиденье (я) с электроприводом (опция), | 7,5 |
| 4 | Приборная доска | 5 |
| 5 | Адаптивный круиз-контроль / предупреждение о столкновении (опция) | 10 |
| 6 | Вежливое освещение, датчик дождя (опция), HomeLInk (опция), беспроводная система управления (опция) | 7,5 |
| 7 | Модуль рулевого колеса | 7,5 |
| 8 | Центральный замок: крышка топливного бака | 10 |
| 9 | Рулевое колесо с электроподогревом (опция) | 15 |
| 10 | Лобовое стекло с электроподогревом (опция) | 15 |
| 11 | Разблокировка задней двери | 10 |
| 12 | Электрические складные подголовники заднего сиденья (опция) | 10 |
| 13 | Топливный насос | 20 |
| 14 | Панель управления климатической системой | 5 |
| 15 | ||
| 16 | Сигнализация, бортовая диагностическая система | 5 |
| 17 | Спутниковое радио (опция), усилитель аудиосистемы | 10 |
| 18 | Система подушек безопасности, датчик веса пассажира | 10 |
| 19 | Система предупреждения о столкновениях | 5 |
| 20 | Датчик педали акселератора, функция автоматического затемнения зеркала, подогрев задних сидений (опция) | 7,5 |
| 21 | — | |
| 22 | Стоп-сигналы | 5 |
| 23 | Мощность люка (опция) | 20 |
| 24 | Электронное противоугонное устройство | 5 |
Грузовой район
Назначение предохранителей в багажном отделении
| № | функция | ампер |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка для прицепа 2 (опция) | 15 |
| 5 | — | |
| 6 | ||
| 7 | 12-вольтовая розетка в багажном отделении | 15 |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | Трейлер розетка 1 (опция) | 40 |
| 13 | — | — |
Холодная зона моторного отсека
Распределение предохранителей в холодной зоне моторного отсека (2018 г.)
| № | функция | A |
|---|---|---|
| A1 | Автоматический выключатель: центральный электрический модуль в моторном отсеке | 175 |
| A2 | Автоматический выключатель: предохранители под бардачком, центральный электрический модуль в багажнике | 175 |
| 1 | ||
| 2 | Автоматический выключатель: блок предохранителей B под бардачком | 50 |
| 3 | Автоматический выключатель: блок предохранителей A под бардачком | 60 |
| 4 | Автоматический выключатель: блок предохранителей A под бардачком | 60 |
| 5 | Автоматический выключатель: центральный электрический модуль в багажнике | 60 |
| 6 | Вентилятор климатической системы | 40 |
| 7 | ||
| 8 | ||
| 9 | Реле стартера | 30 |
| 10 | Внутренний диод | 50 |
| 11 | Вспомогательный аккумулятор | 70 |
| 12 | Центральный модуль электрический: дополнительное опорное напряжение аккумуляторной батареи, вспомогательная зарядка аккумулятор точка | 15 |
Предохранители A1, A2 и 1–11 являются реле / автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранитель 12 может быть заменен в любое время, когда это необходимо.
Предохранитель 12 может быть заменен в любое время, когда это необходимо.
